Teknik Özellikler
| Seri | TeSys |
|---|---|

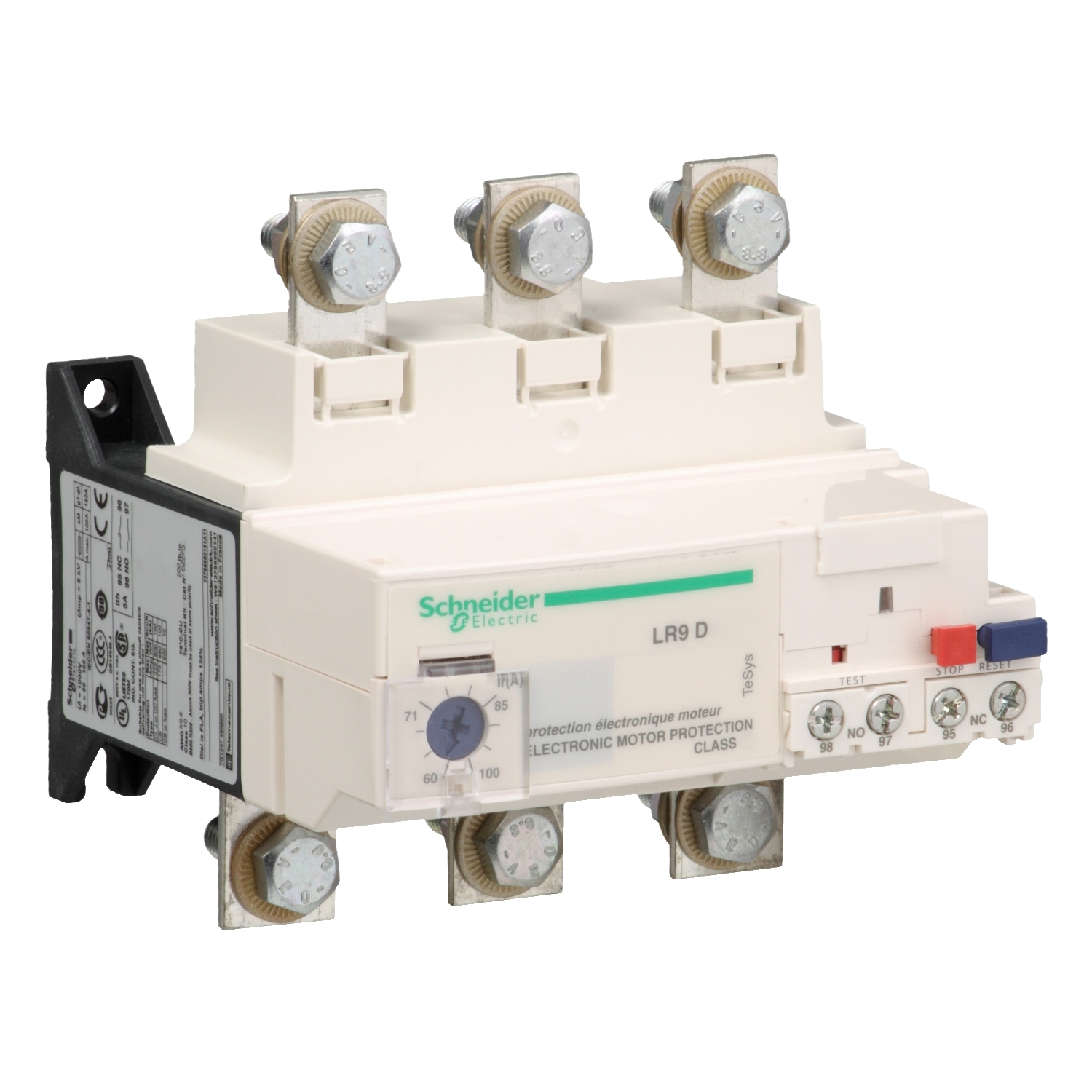

| Ürün Adı | TeSys LRD TeSys Deca |
| Ürün Ya da Bileşen Tipi | Elektronik termal aşırı yük rölesi |
| Ürün Grubu | LR9D |
| röle uygulaması | Motor koruma |
| ürün uyumluluğu | LC1D115 LC1D150 NSX devre kesici |
| Şebeke Tipi | AC |
| asiri yük açma sinifi | Sınıf 10 'e uygunIEC 60947-4-1 |
| Sinyalizasyon Fonksiyonu | Alarm |
| Termik Koruma Ayar Aralığı | 60…100 A |
| [Ui] nominal yalıtım voltajı | Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL |
| Şebeke Frekansı | 50...60 Hz |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme gerilimi limitleri | 17…32 V |
| montaj desteği | Kontaktör altında Ray |
| açma eşiği | 1,05 +/- 0,06 In alarm 'e uygunIEC 60947-4-1 1,12 +/- 0,06 In enerji kesme 'e uygunIEC 60947-4-1 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A için sinyalleme devresi |
| [Ue] nominal çalışma voltajı | 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 |
| ilgili sigorta değeri | 4 A gG for sinyalleme devresi 4 A BS for sinyalleme devresi |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| faz arızası hassasiyeti | 4 s'de açma +/- % 20 'e uygunIEC 60947-4-1 |
| kontrol tipi | Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama |
| sıcaklık dengeleme | -20…60 °C |
| mA cinsinden anahtarlama kapasitesi | 0...150 mA |
| Maksimum gerilim düşüşü | <2,5 V kapalı durum |
| bağlantılar - terminaller | Güç devresi: çubuklar Kontrol devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 0,5…1,5 mm² esnek kablo uçsuz Alarm devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz |
| sıkma torku | Alarm devresi: 0,45 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 18 N.m - üzerinde çubuklar M8 Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 118 mm |
| Genişlik | 115 mm |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 0,885 kg |
| iklimsel dayanım | 'e uygunIACS E10 |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 |
| Depolama Ortam Koşulları | -60…70 °C |
| çalışma yüksekliği | <= 2000 m değer kaybı olmadan |
| mekanik dayanıklılık | Titreşimler: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7 |
| dielektrik gücü | 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 |
| Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048,4 GB/T 14048,5 |
| Ürün Sertifikaları | UL CSA CCC UKCA |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 15,0 cm |
| Package 1 Width | 16,0 cm |
| Package 1 Length | 13,0 cm |
| Paket ağırlığı (Lbs) | 934,0 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 11,978 kg |
| Garanti (ay olarak) | 18 |
