Teknik Özellikler

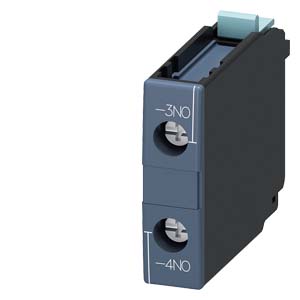

| Ürün numarası | 3RH1921-1CA10 |
|---|---|
| ürün marka adı | SIRIUS |
| ürün kategorisi | Yardιmcι şalter |
| ürün tanımı | yardιmcι şalter |
| ürün modeli | önden açılabilir |
| ürün tipi tanımı | 3RH19 |
| kullanma uygunluğu | RT10, 3RT12, 3RT145, 3RT146, 3RT147 için |
| Genel teknik veriler | Genel teknik veriler |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
| şok gerilim mukavemeti anma değeri | 6 kV |
| IP koruma türü ön tarafta | IP20 |
| mekanik kullanım süresi (işletim çevrimleri) tipik | 10 000 000 |
| elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik | 200 000 |
| RoHS yönetmeliği (tarih) | 07/01/2006 |
| MB başına net ağırlık | 19 g |
| ● gecikmesiz anahtarlama | 0 |
| CO kontak sayısı yardımcı kontaklar gecikmesiz anahtarlama | 0 |
| işletim akımı AC-15'te 690 V'ta anma değeri | 1 A |
| ● 24 V'ta | 10 A | 6 A | 10 A | 6 A |
| ● 230 V'ta | 10 A | 6 A |
| ● 125 V'ta | 6 A | 0,9 A |
| ● 250 V'ta | 6 A | 0,3 A |
| işletim akımı yardımcı kontaklar AC-12'de maksimum | 10 A |
| ● 400 V'ta | 3 A |
| ● 110 V'ta | 3 A | 1 A |
| ● 220 V'ta | 1 A | 0,3 A |
| ● 24 V'ta anma değeri | 10 A |
| ● 60 V'ta anma değeri | 10 A | 3,5 A | 4,7 A |
| ● 110 V'ta anma değeri | 4 A | 10 A | 1,3 A | 3 A |
| ● 220 V'ta anma değeri | 2 A | 3,6 A | 0,9 A | 1,2 A |
| ● 440 V'ta anma değeri | 1,3 A | 2,5 A | 0,2 A | 0,5 A |
| ● 600 V'ta anma değeri | 0,65 A | 1,8 A | 0,1 A | 0,26 A |
| ● 48 V’ta | 2 A |
| ● 60 V'ta | 2 A |
| minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar | C karakteristiği: 10 A; 0,4 kA |
| kontak güvenilirliği yardımcı kontaklar | beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) |
| Ortam koşulları | Ortam koşulları |
| ● işletim sırasında | -25 ... +60 °C |
| ● depolama sırasında | -55 ... +80 °C |
| Emniyet | Emniyet |
| ● IEC 60947-4-1 uaryınca aynalı kontak | Evet; 3RT1 ile |
| ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı | Hayir |
| Kısa devre koruması | Kısa devre koruması |
| sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli | gG: 10 A (500 V, 1 kA) |
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
| sabitleme türü | tırnaklı sabitleme |
| yükseklik | 38 mm |
| genişlik | 10 mm |
| derinlik | 51 mm |
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli yardımcı ve kontrol devreleri için | vida bağlantısı |
| ● tek telli veya çok telli | 0,5 ... 2,5 mm² |
| ● ince telli kablo uç işlemeli | 0,5 ... 2,5 mm² |
| — tek telli veya çok telli | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için | 2x (20 ... 16), 2x (18 ... 14) |
| AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için | 20 ... 14 |
| İzinler Sertifikalar | İzinler Sertifikalar |
| Environment | Environment |
| Environmental Confirmations | Evet |
| General Product Approval | General Product Approval |
| CCC | Evet |
| UK Declaration of Conformity | Evet |
| EU declaration of conformity | Evet |
| UL | Evet |
| KC | Evet |
| EAC | Evet |
| Test Certificates | Test Certificates |
| Special Test Certificate | Evet |
| Type Test Certificates/Test Report | Evet |
| Maritime application | Maritime application |
| DNV (Det Norske Veritas) | Evet |
| LR (Lloyds Register) | Evet |
| other | other |
| Chinese Quality Checkmark | Evet |
| Confirmation | Evet |
| Railway | Railway |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RH1921-1CA10 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RH1921-1CA10 |
| Son değişiklik: | 11.04.2025 |
