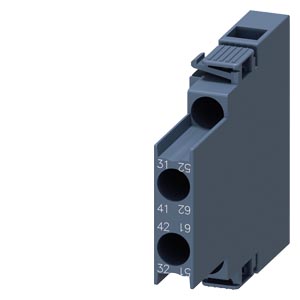

| Ürün numarası | 3RH2921-1DA20 |
|---|
| ürün marka adı | SIRIUS |
|---|
| ürün kategorisi | Yardιmcι şalter |
|---|
| ürün tanımı | yardιmcι şalter |
|---|
| ürün modeli | birinci, yandan monte edilebilir |
|---|
| ürün tipi tanımı | 3RH29 |
|---|
| kullanma uygunluğu | 3RT2.2, 3RT2.3, 3RT2.4, 3RH2 için |
|---|
| Genel teknik veriler | Genel teknik veriler |
|---|
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
|---|
| şok gerilim mukavemeti anma değeri | 6 kV |
|---|
| IP koruma türü ön tarafta | IP20 |
|---|
| mekanik kullanım süresi (işletim çevrimleri) tipik | 10 000 000 |
|---|
| elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik | 200 000 |
|---|
| RoHS yönetmeliği (tarih) | 10/01/2009 |
|---|
| MB başına net ağırlık | 37 g |
|---|
| ● gecikmesiz anahtarlama | 0 |
|---|
| ● sonradan devreye giren | 0 |
|---|
| ● ön anahtarlamalı | 0 |
|---|
| CO kontak sayısı yardımcı kontaklar gecikmesiz anahtarlama | 0 |
|---|
| işletim akımı AC-15'te 690 V'ta anma değeri | 1 A |
|---|
| ● 24 V'ta | 10 A | 6 A | 10 A | 6 A |
|---|
| ● 230 V'ta | 10 A | 6 A |
|---|
| ● 125 V'ta | 6 A | 0,9 A |
|---|
| ● 250 V'ta | 6 A | 0,3 A |
|---|
| işletim akımı yardımcı kontaklar AC-12'de maksimum | 10 A |
|---|
| ● 400 V'ta | 3 A |
|---|
| ● 110 V'ta | 3 A | 1 A |
|---|
| ● 220 V'ta | 1 A | 0,3 A |
|---|
| ● 24 V'ta anma değeri | 10 A |
|---|
| ● 60 V'ta anma değeri | 10 A | 3,5 A | 4,7 A |
|---|
| ● 110 V'ta anma değeri | 4 A | 10 A | 1,3 A | 3 A |
|---|
| ● 220 V'ta anma değeri | 2 A | 3,6 A | 0,9 A | 1,2 A |
|---|
| ● 440 V'ta anma değeri | 1,3 A | 2,5 A | 0,2 A | 0,5 A |
|---|
| ● 600 V'ta anma değeri | 0,65 A | 1,8 A | 0,1 A | 0,26 A |
|---|
| ● 48 V’ta | 2 A |
|---|
| ● 60 V'ta | 2 A |
|---|
| minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar | C karakteristiği: 10 A; 0,4 kA |
|---|
| kontak güvenilirliği yardımcı kontaklar | beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) |
|---|
| Ortam koşulları | Ortam koşulları |
|---|
| ● işletim sırasında | -25 ... +60 °C |
|---|
| ● depolama sırasında | -55 ... +80 °C |
|---|
| Emniyet | Emniyet |
|---|
| ● IEC 60947-4-1 uaryınca aynalı kontak | Evet; 3RT2 ile |
|---|
| ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı | Hayir |
|---|
| Kısa devre koruması | Kısa devre koruması |
|---|
| sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli | gG: 10 A (690 V, 1 kA) |
|---|
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
|---|
| sabitleme türü | tırnaklı sabitleme |
|---|
| yükseklik | 57,4 mm |
|---|
| genişlik | 10 mm |
|---|
| derinlik | 66 mm |
|---|
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
|---|
| elektrik bağlantısı modeli yardımcı ve kontrol devreleri için | vida bağlantısı |
|---|
| ● tek telli veya çok telli | 0,5 ... 2,5 mm² |
|---|
| ● ince telli kablo uç işlemeli | 0,5 ... 2,5 mm² |
|---|
| — tek telli veya çok telli | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
|---|
| — ince telli kablo uç işlemeli | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
|---|
| ● AWG hatlarında yardımcı kontaklar için | 2x (20 ... 16), 2x (18 ... 14) |
|---|
| AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için | 20 ... 14 |
|---|
| İzinler Sertifikalar | İzinler Sertifikalar |
|---|
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında | 0.2 kg |
|---|
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında | 0.56 kg |
|---|
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca | 0.03 kg |
|---|
| ● küresel ısınma potansiyeli [CO2 eq] / toplam | 0.788 kg |
|---|
| Environment | Environment |
|---|
| EPD Typ II/III (with life cylce assessment) | Evet |
|---|
| Environmental Confirmations | Evet |
|---|
| General Product Approval | General Product Approval |
|---|
| CCC | Evet |
|---|
| UK Declaration of Conformity | Evet |
|---|
| EU declaration of conformity | Evet |
|---|
| UL | Evet |
|---|
| KC | Evet |
|---|
| EAC | Evet |
|---|
| EMV | EMV |
|---|
| RCM | Evet |
|---|
| Test Certificates | Test Certificates |
|---|
| Special Test Certificate | Evet |
|---|
| Type Test Certificates/Test Report | Evet |
|---|
| Maritime application | Maritime application |
|---|
| ABS (American Bureau of Shipping) | Evet |
|---|
| BV (Bureau Veritas) | Evet |
|---|
| DNV (Det Norske Veritas) | Evet |
|---|
| LR (Lloyds Register) | Evet |
|---|
| PRS (Polski Register of Shipping) | Evet |
|---|
| RINA (Registro Italiano Navale) | Evet |
|---|
| RMRS (Russian Maritime Register) | Evet |
|---|
| other | other |
|---|
| Chinese Quality Checkmark | Evet |
|---|
| Miscellaneous | Evet |
|---|
| Confirmation | Evet |
|---|
| Railway | Railway |
|---|
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
|---|
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
|---|
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
|---|
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RH2921-1DA20 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RH2921-1DA20 |
|---|
| Son değişiklik: | 26.05.2025 |
|---|
