Teknik Özellikler
| Ürün serisi | Harmony Kontrol Röleleri |
|---|---|
| röle tipi | Çok fonksiyonlu kontrol rölesi |
| Ürün Ya da Bileşen Tipi | 3 fazlı kontrol rölesi |

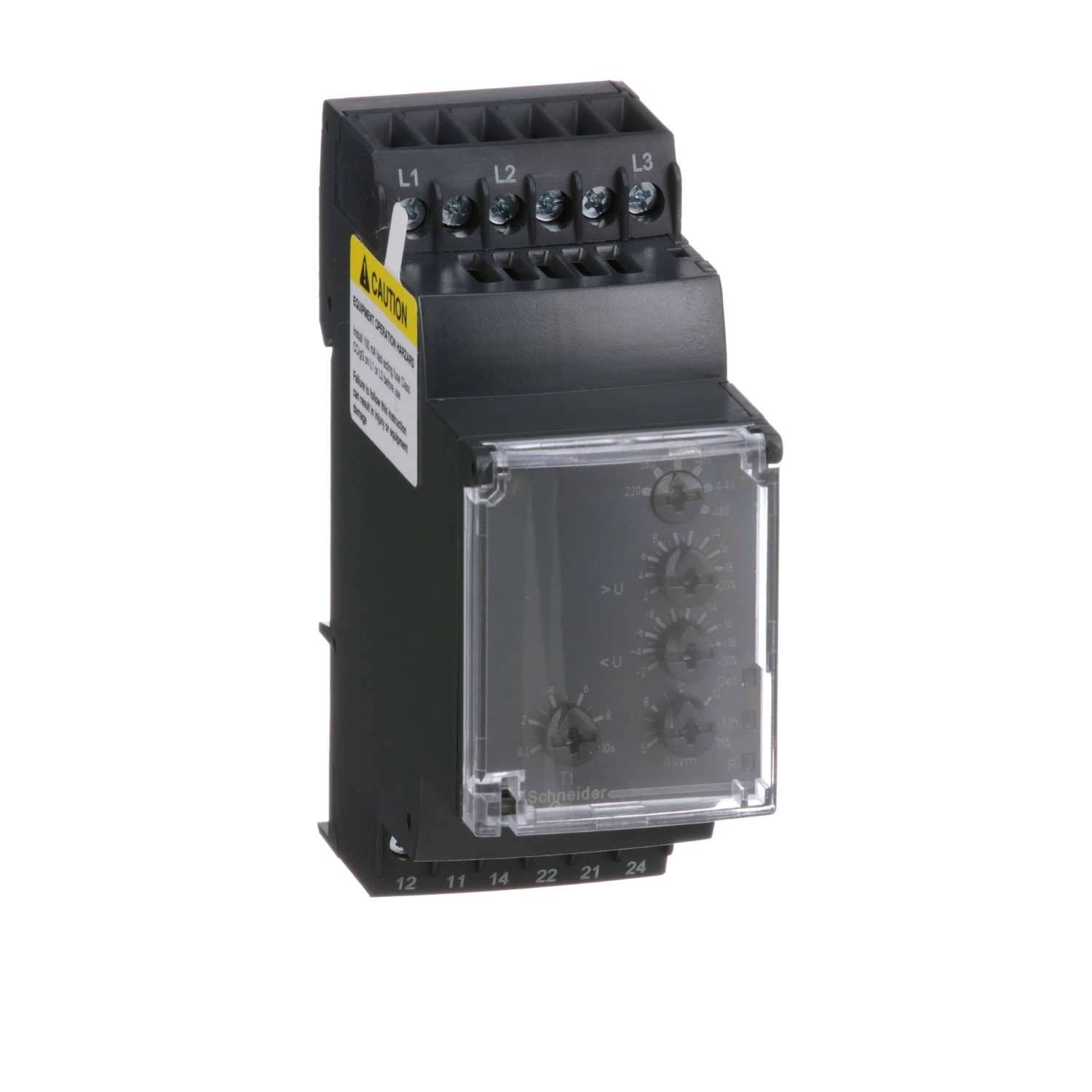

| röle adı | RM35TF |
| röle tarafından izlenen parametreler | Pencere modunda düşük ve aşırı gerilim Faz sırası Faz hatası algılama Asimetri |
| ölçüm aralığı | 220...480 V AC |
| Gecikme süresi | Ayarlanabilir 0.1...10 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| çıkış kontakları | 2 K/A |
| nominal çıkış akımı | 5 A |
| Kontak Tipi ve Düzenleme | 2 K/A |
| Kontrol devresi gerilimi (Uc) | 220...480 V |
| ürüne özel uygulama | 3 fazlı besleme için |
| [Us] nominal besleme gerilimi | self-powered |
| besleme gerilimi limitleri | 194…528 V AC, 3 faz |
| sıfırlama süresi | 1500 ms 480 V'ta |
| maksimum anahtarlama gerilimi | 250 V AC 250 V DC |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 5 A AC 5 A DC |
| kontrol devresi gerilim limitleri | - % 12 + % 10 Un |
| VA cinsinden güç tüketimi | 0…22 VA -de 400 V AC 50 Hz |
| gerilim algılama eşiği | < 194 V |
| kontrol devresi frekansı | 50...60 Hz +/- 10 % |
| ölçüm gerilimi limitleri | 176…528 V AC |
| histeresiz | 2 % |
| Güç açıldığında gecikme | 650 ms |
| Maksimum motor kablosu uzunluğu | 140 ms doğru rms değeri olarak ölçüm döngüsü |
| eşik ayar gerilimi | Seçilen Un'nin %2...20'si 220 V AC aralığında %-12...-2 480 V AC aralığında %+2...+10 |
| gerilim aralığı | 220...480 V faz-faz |
| asimetri eşiği ayarı | Seçilen Un'nin %5...15'i |
| tekrarlama doğruluğu | 0,3 % için zaman gecikmesi 0,5 % için giriş ve ölçüm devresi |
| ölçüm hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile % 0,05/°C sıcaklık değişimi ile |
| yanıt süresi | < 200 ms (bir hata durumunda) |
| yalıtım direnci | > 500 MOhm -de 500 V DC 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 400 V 'e uygunIEC 60664-1 |
| besleme frekansı | 50/60 Hz +/- 10 % |
| çalışma konumu | Herhangi bir konum olmadan |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Polikarbonat |
| yerel sinyalleme | LED (yeşil) for güç AÇIK LED (sarı) for röle AÇIK LED (sarı) for hata |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 |
| güvenlik güvenilirlik verisi | MTTFd = 399,5 yıl B10d = 360000 |
| Genişlik | 35 mm |
| Ürün Ağırlığı | 0,13 kg |
| Kontrol tipi | Test butonsuz |
| elektromanyetik uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 |
| Standartlar | IEC 60255-1 |
| Ürün Sertifikaları | GL UL CSA GOST C-Tick |
| İşaretleme | CE |
| direktifler | 89/336/EEC - elektromanyetik uyumluluk 73/23/EEC - alçak gerilim yönergesi |
| Depolama Ortam Koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| bağıl nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| titreşim direnci | 0,35 mm (f= 5…57,6 Hz) conforming to IEC 60068-2-6 1 gn (f= 57,6…150 Hz) conforming to IEC 60255-21-1 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| aşırı gerilim kategorisi | III conforming to IEC 60664-1 |
| dielektrik test gerilimi | 2 kV AC 50 Hz, 1 dk |
| yayılmayan şok dalgası | 4 kV |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 4,800 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,700 cm |
| Paket ağırlığı (Lbs) | 129,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,070 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 384 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 64,124 kg |
| Garanti (ay olarak) | 18 |
