| seri | Compact |
|---|---|
| ürün adı | Compact NSX |
| Ürün serisi | ComPact NSX100...250 |

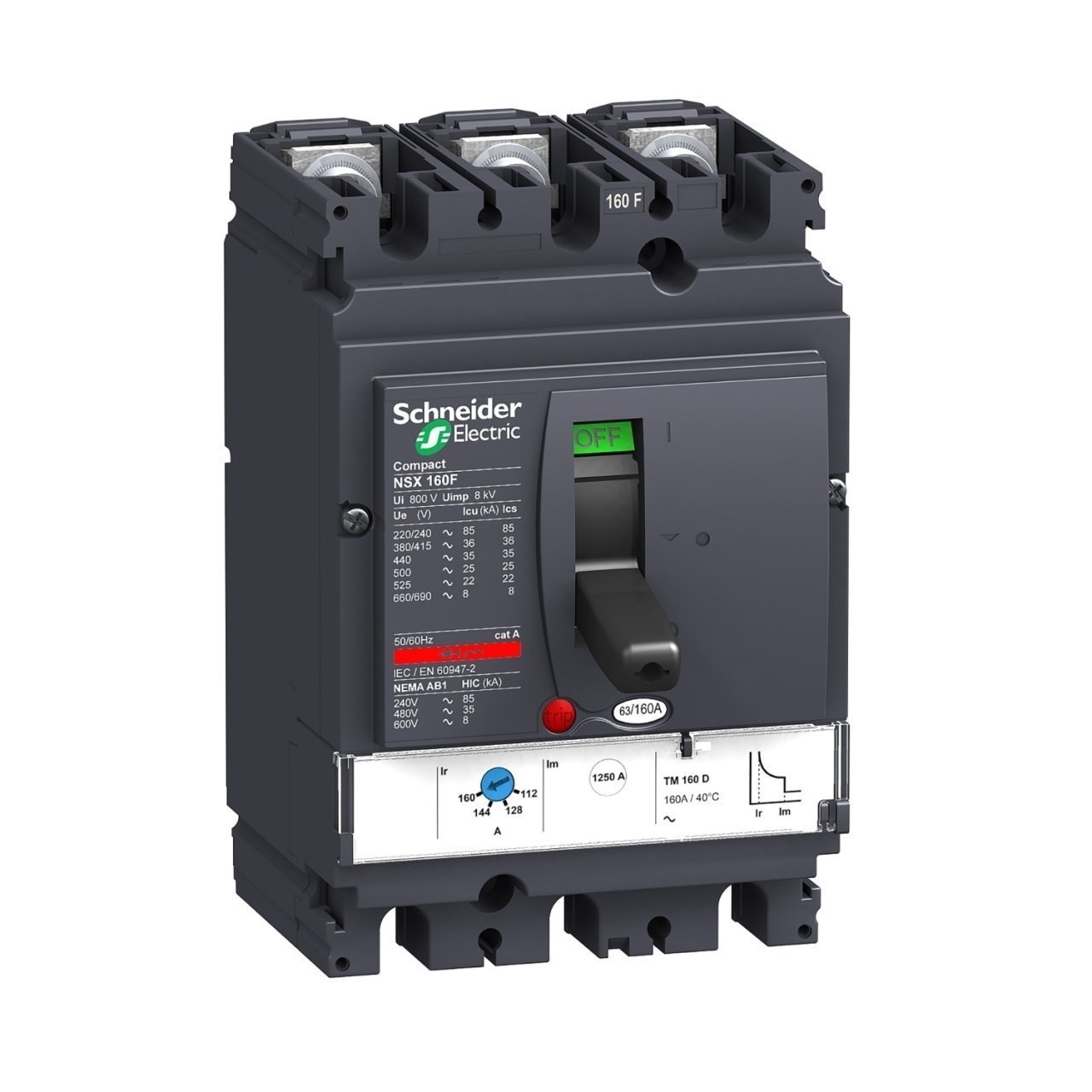

| Ürün grubu | NSX160F |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Number of poles | 3P |
| korumalı kutup açıklaması | 3t |
| [In] nominal akım | 160 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 10 kA -de 600 V AC 50/60 Hz 'e uygunUL 50885 kA -de 240 V AC 50/60 Hz 'e uygunUL 50822 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-235 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-236 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-28 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-285 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-235 kA -de 480 V AC 50/60 Hz 'e uygunUL 50830 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performance level | F 36 kA 415 V AC |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi koruma fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-236 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-285 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-222 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-230 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-28 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 40000 cycles |
| elektrik dayanıklılığı | 7500 cycles -de 690 V In15000 cycles -de 690 V In/220000 cycles -de 440 V In40000 cycles -de 440 V In/2 |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 35 mm |
| koruma tipi | Aşırı yük koruma (termik)Kısa devre koruması (manyetik) |
| açma birimi derecesi | 160 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| [tr] long-time protection delay adjustment range | 120…400 s -de 1,5 x In15 s -de 6 x Ir |
| Short-time protection pick-up adjustment type Isd | Sabit |
| [Isd] Short-time protection pick-up adjustment range | 1250 A |
| Short-time protection delay adjustment type tsd | Sabit |
| toprak kaçağı koruması | Yok |
| Number of slots for electrical auxiliaries | 5 slot(lar) |
| Width (W) | 105 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Ürün ağırlığı | 2,2 kg |
| Standartlar | EN/IEC 60947 |
| Ürün sertifikaları | CCCEACDenizcilik |
| aşırı gerilim kategorisi | Class II |
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan2000 m...5000 m değer kaybı ile |
| Birim paket türü 1 | PCE |
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 1,814 kg |
| Paket 1 Yükseklik | 13,8 cm |
| Paket 1 genişliği | 11,5 cm |
