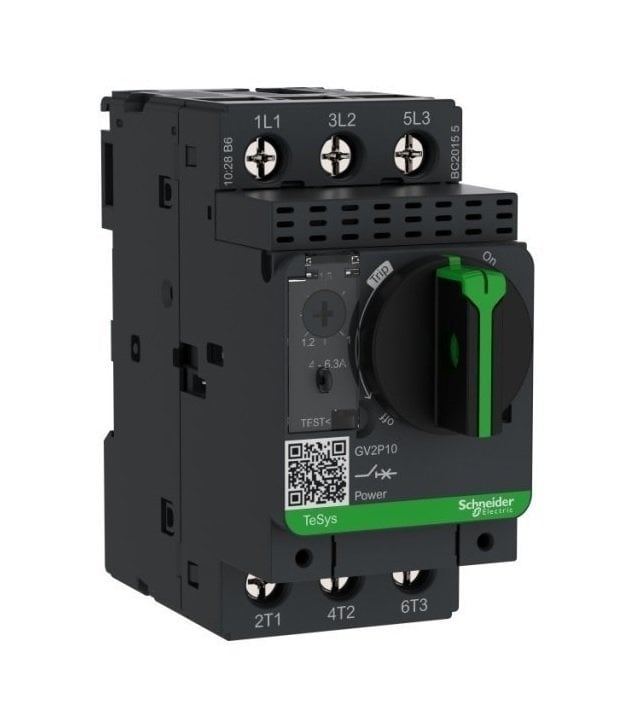

| Ürün serisi | TeSys GV2 |
|---|---|
| seri | TeSysTeSys Deca |
| Ürün grubu | GV2P |
| ürün adı | TeSys GV2TeSys Deca |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Motor |
| açma birimi teknolojisi | Termik Manyetik |
| Kutup tanımı | 3P |
| Şebeke tipi | AC |
| kullanım kategorisi | AC-3 'e uygunIEC 60947-4-1Kategori A 'e uygunIEC 60947-2 |
| ağ frekansı | 50/60 Hz 'e uygunIEC 60947-4-1 |
| sabitleme modu | 35 mm simetrik DIN rayı: klipsliPanel: vidalı (with 2 x M4 screws) |
| çalışma konumu | Herhangi bir konum |
| motor gücü kW | 0,06 kW -de 400/415 V AC 50/60 Hz |
| kesme kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2100 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi | Döner düğme |
| [In] nominal akım | 0,25 A |
| Termik Ayar Sahası | 0,16…0,25 A |
| manyetik açma akımı | 2,4 A |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı | 0,25 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı | 2,5 W |
| Mekanik dayanıklılık | 100000 cycles |
| elektrik dayanıklılığı | 100000 cycles için AC-3 -de 440 V |
| maksimum çalışma oranı | 25 cyc/h |
| nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
| sıkma torku | 1,7 N.m üzerinde vida kelepçesi terminalleri |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| yükseklik | 89 mm |
| Genişlik | 45 mm |
| derinlik | 97 mm |
| renk | Koyu gri |
| Standartlar | EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Ürün sertifikaları | IECEE CB SchemeULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA |
| koruyucu bakım |
Teknik özellikler bulunmuyor.
