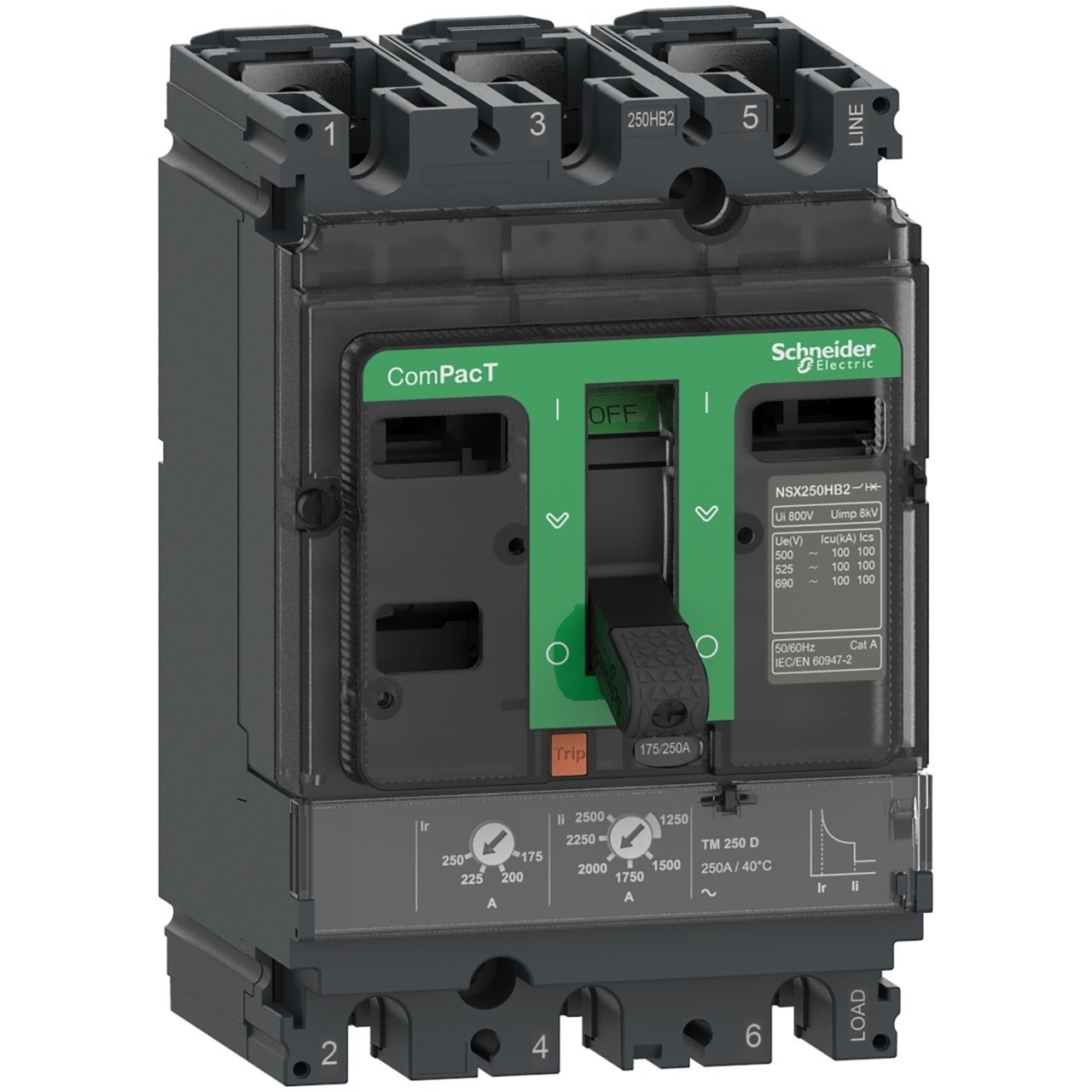

| seri | ComPacT new generation |
|---|---|
| ürün adı | ComPacT NSX new generation |
| Ürün grubu | NSX100N |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3t |
| [In] nominal akım | 25 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 50810 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-235 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-220 kA -de 600 V AC 50/60 Hz 'e uygunUL 50850 kA -de 480 V AC 50/60 Hz 'e uygunUL 50836 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-250 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-250 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-290 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performance level | N 50 kA 415 V AC |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi koruma fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-235 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-236 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-250 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-250 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-290 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 50000 cycles |
| elektrik dayanıklılığı | 10000 cycles -de 690 V In20000 cycles -de 690 V In/230000 cycles -de 440 V In50000 cycles -de 440 V In/2 |
| power losses | 4,01 W |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 35 mm |
| koruma tipi | Aşırı yük koruma (termik)Kısa devre koruması (manyetik) |
| açma birimi derecesi | 25 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| [tr] long-time protection delay adjustment range | 120…400 s -de 1,5 x In15 s -de 6 x Ir |
| Short-time protection pick-up adjustment type Isd | Sabit |
| [Isd] Short-time protection pick-up adjustment range | 300 A |
| Short-time protection delay adjustment type tsd | Sabit |
| toprak kaçağı koruması |
