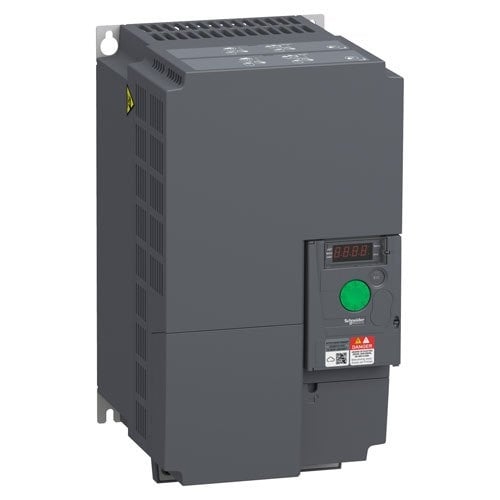

| ürün aralığı | Kolay Altivar 310 |
|---|---|
| ürün veya bileşen türü | Değişken hızlı sürücü |
| ürüne özel uygulama | Basit makine |
| montaj stili | Soğutucu ile |
| cihaz kısa adı | ATV310 |
| ağ faz sayısı | Üç faz |
| [Bize] anma besleme gerilimi | 380...460 V - 15...10 % |
| motor gücü kW | 18,5 kW |
| motor gücü hp | 25 beygir |
| gürültü seviyesi | 50 dB |
| ürün hedefi | Asenkron motorlar |
| Set başına miktar | 1'li set |
| EMC filtresi | Birleşik |
| soğutma türü | Entegre fan |
| besleme frekansı | 50/60 Hz +/- %5 |
| iletişim bağlantı noktası protokolü | Modbus |
| bağlayıcı tipi | Modbus için RJ45 (ön yüzde) |
| fiziksel arayüz | Modbus için 2 kablolu RS 485 |
| iletim çerçevesi | Modbus için RTU |
| aktarım hızı | 4800 bit/sn9600 bit/sn19200 bit/sn38400 bit/sn |
| adres sayısı | Modbus için 1…247 |
| iletişim hizmeti | Tutma kayıtlarını oku (03) 29 kelimeTek kayıt yaz (06) 29 kelimeÇoklu kayıt yaz (16) 27 kelimeBirden fazla kayıt oku/yaz (23) 4/4 kelimeCihaz kimliğini oku (43) |
| hat akımı | 55.3 A71,2 A |
| görünür güç | 36,5 kVA47 kVA |
| muhtemel hat Isc | 22 kA5 kA |
| sürekli çıkış akımı | 4 kHz'de 39 A 4 kHz'de60 A |
| maksimum geçici akım | 60 sn için 58,5 A 60 sniçin 66 A |
| W cinsinden güç kaybı | 511.9 W (In) 746.8 W (In) |
| hız sürücü çıkış frekansı | 0,5…400 Hz |
| nominal anahtarlama frekansı | 4 kHz |
| frekans değiştirme | 2...12 kHz ayarlanabilir |
| hız sınırı | 1…20 |
| geçici aşırı tork | Sürücü değerine ve motor tipine bağlı olarak nominal motor torkunun % 170…200'ü |
| frenleme torku | Yüksek atalette fren direnci ile nominal motor torkunun %150'sinekadar Fren direnci olmadan nominal motor torkunun %70'ine kadar |
| asenkron motor kontrol profili | Kuadratik voltaj/frekans oranıEnerji tasarrufu oranıSensörsüz akı vektör kontrolü |
| motor kayma telafisi | Fabrikadaön ayarlı Ayarlanabilir |
| çıkış voltajı | 380...460 V üç fazlı |
| elektriksel bağlantı | Terminal, bağlama kapasitesi: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| sıkma torku | 2,2…2,4 Nm |
| yalıtım | Güç ve kontrol arasındaki elektrik |
