| ürün varış yeri | Asenkron motorlar |
|---|---|

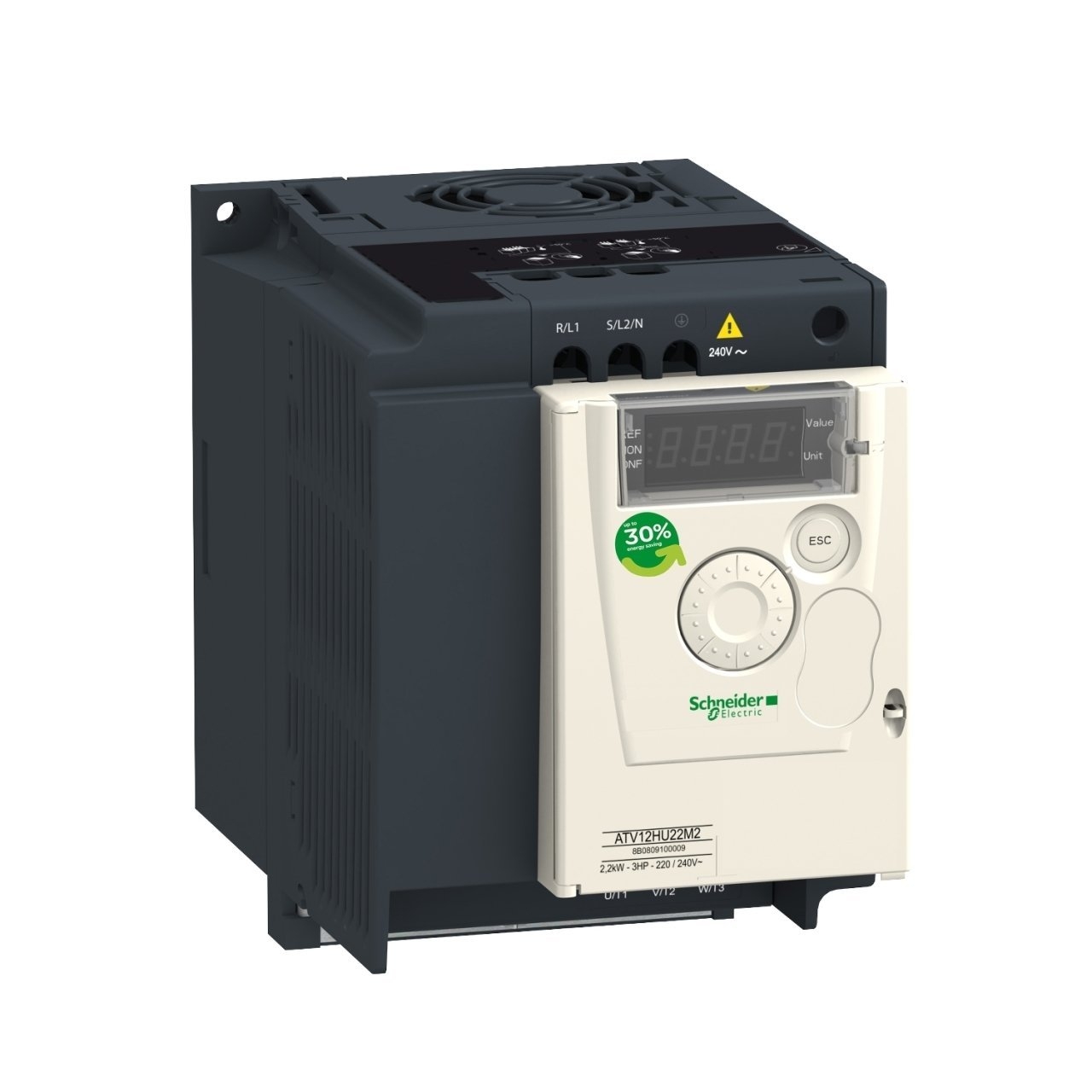

| bileşen adı | ATV12 |
| dahili fan | Ile |
| fazların ağ sayısı | 1 faz |
| motor gücü kW | 2,2 kW |
| motor gücü hp | 3 hp |
| hat akımı | 24 A -de 200 V20,2 A -de 240 V |
| hız aralığı | 1…20 |
| IP koruma derecesi | IP20 üst parçada kapama plakası olmadan |
| Ürün serisi | Altivar 12 |
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Basit makine |
| haberleşme port protokolü | Modbus |
| [Us] nominal besleme gerilimi | 200...240 V - 15...10 % |
| EMC filtresi | Entegre |
| besleme frekansı | 50/60 Hz +/- 5 % |
| konnektörün tipi | 1 RJ45 (ön yüzde) için Modbus |
| fiziksel arayüz | 2 telli RS 485 için Modbus |
| iletim çerçevesi | RTU için Modbus |
| iletim hızı | 4800 bit/sn9600 bit/s19200 bit/s38400 bit/sn |
| adreslerin sayısı | 1…247 için Modbus |
| haberleşme hizmeti | Bekleme kayıtlarını oku (03) 29 wordTek kayıtları yaz (06) 29 wordÇoklu kayıtları yaz (16) 27 wordÇoklu kayıtları oku/yaz (23) 4/4 wordCihaz tanımlamasını oku (43) |
| sürekli çıkış akımı | 10 A -de 4 kHz |
| maksimum geçici akım | 15 A için 60 s |
| hız kontrol cihazı çıkış frekansı | 0,5…400 Hz |
| frenleme torku | Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| çıkış gerilimi | 200...240 V 3 faz |
| elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC) |
| sıkma torku | 1,2 N.m |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| besleme | Referans potansiyometre için dahili besleme: 5 V DC (4,75…5,25 V), <10 mA, koruma tipi: aşırı yük ve kısa devre korumasıLojik girişler için dahili besleme: 24 V DC (20,4…28,8 V), <100 mA, koruma tipi: aşırı yük ve kısa devre koruması |
| analog giriş tipi | Yapılandırılabilir akım AI1 0...20 mA 250 OhmYapılandırılabilir gerilim AI1 0...10 V 30 kOhmYapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Dijital giriş tipi | Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital giriş lojiği | Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhmPozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi | 20 ms, tolerans +/- 1 ms için lojik giriş10 ms için analog giriş |
| doğrusallık hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| analog çıkış tipi | AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bitAO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| Dijital çıkış tipi | Lojik çıkış LO+, LO-Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
| minimum anahtarlama akımı | 5 mA -de 24 V DC için lojik röle |
| maksimum anahtarlama akımı | 2 A 250 V AC endüktif cos phi = 0,4 L/R = 7 msn lojik röle2 A 30 V DC endüktif cos phi = 0,4 L/R = 7 msn lojik röle |
