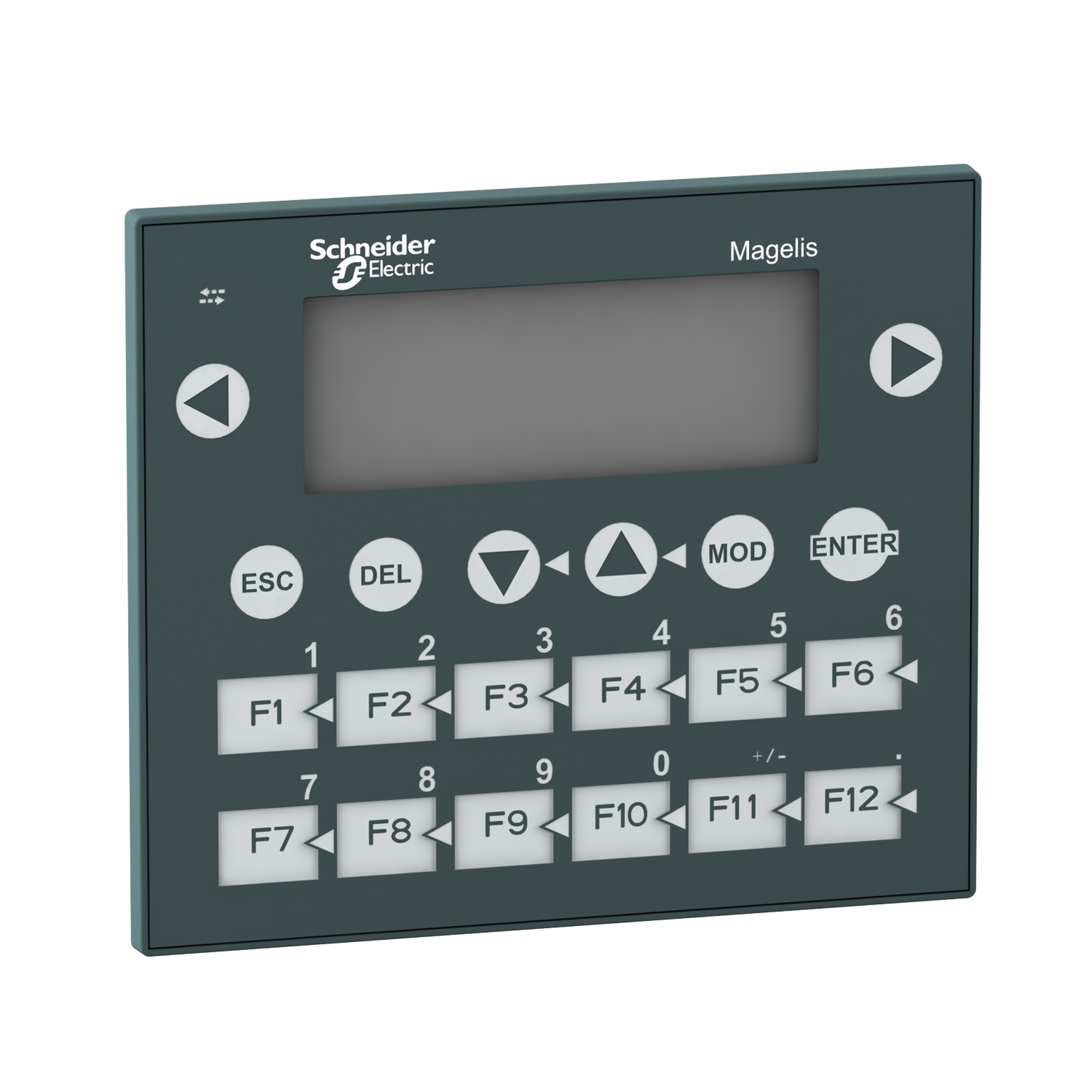

Teknik Özellikler
| Ürün serisi | Magelis XBTR |
|---|---|
| ekran çözünürlüğü | 122 x 32 pixels |
| yazılım tipi | Yapılandırma yazılımı |
| yazılım gösterimi | Vijeo Designer Lite |
| işletim sistemi | Windows |
| Ekran Tipi | Matris arkadan aydınlatmalı LCD |
| karakter yazı tipi | Yunanca Kiril Çince (basitleştirilmiş Çince) Katakana Latin |
| anahtarın sayısı | 20 |
| sabit anahtarların sayısı | 8 |
| özelleştirilebilir tuş sayısı | 12 |
| sayfaların sayısı | 256 alarm sayfası 200 uygulama sayfası |
| bellek tipi | Flash |
| bellek kapasitesi | 512 kB |
| entegre bağlantı tipi | Seri bağlantı: dişi RJ45, asenkron aktarim modu (RS232C/RS485)noktadan noktaya topoloji |
| gerçek zamanlı saat | PLC gerçek zamanlı saate erişim |
| Seri Uyumluluğu | Twido Modicon Premium Modicon M340 Modicon TSX Micro |
| ürün montajı | Sıva altı montaj |
| sabitleme modu | 4 yaylı klipsle |
| ekran malzemesi | Polyester |
| ön malzeme | PPT |
| tuş takımı malzemesi | Polyester |
| İşaretleme | CE |
| Yükseklik | 118 mm |
| Genişlik | 137 mm |
| Derinlik | 78 mm |
| kesim boyutları | 119,6 (+/- 0,5) x 105,2 (+/- 0,4) mm |
| Ürün Ağırlığı | 0,55 kg |
| Ürün Ya da Bileşen Tipi | Tuş takımlı küçük panel |
| ekran rengi | Yeşil |
| display capacity | Maksimum 20 karakterden oluşan 4 satır En az 5 karakterden oluşan 1 satır |
| [Us] nominal besleme gerilimi | 5 V DC |
| besleme | PLC'den (terminal portu) |
| karşıdan yüklenebilir protokoller | Modbus Uni-TE |
| Standartlar | UL 508 CSA C22.2 No 14 IEC 60068-2-6 IEC 60068-2-27 IEC 61131-2 |
| Ürün Sertifikaları | UL 1604 ATEX zone 2/22 UL Sınıf 1 Bölüm 2 CSA Sınıf 1 Bölüm 2 |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 0…85 % yoğuşmasız |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (dış mekanda kullanım) |
| darbe dayanımı | 15 gn için 11 ms |
| titreşim direnci | +/- 3,5 mm (f= 2…8,45 Hz) 1 gn (f= 8,45…150 Hz) |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 4,3 cm |
| Package 1 Width | 17,0 cm |
| Package 1 Length | 25,0 cm |
| Paket ağırlığı (Lbs) | 594,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,39 kg |
| Garanti (ay olarak) | 18 |
