Teknik Özellikler
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys LRF |
| Ürün Grubu | LR9F |

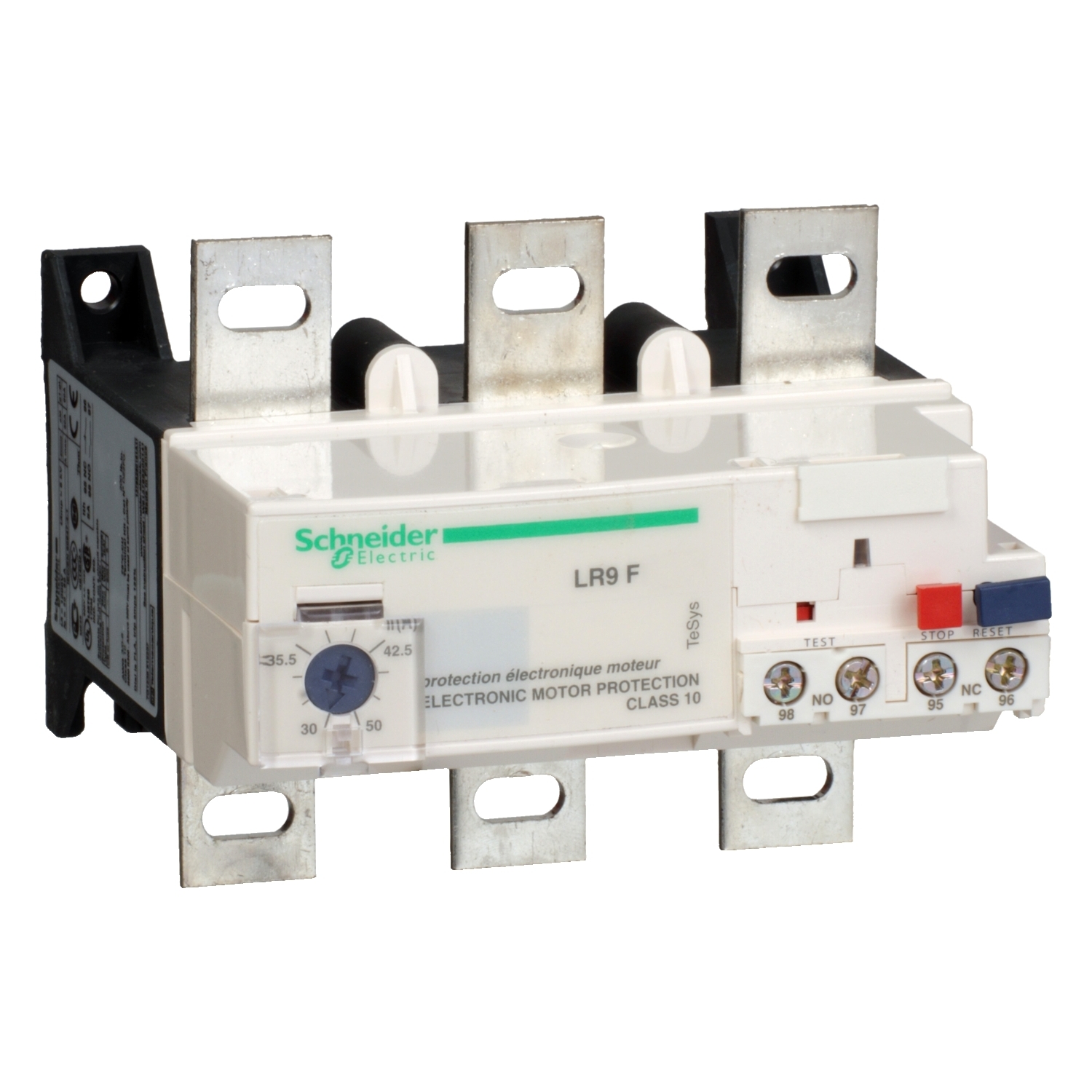

| Ürün Ya da Bileşen Tipi | Elektronik termal aşırı yük rölesi |
| röle uygulaması | Motor koruma |
| ürün uyumluluğu | LC1F115...LC1F185 |
| Şebeke Tipi | AC |
| asiri yük açma sinifi | Sınıf 10 'e uygunIEC 60947-4 |
| Termik Koruma Ayar Aralığı | 90…150 A |
| Şebeke Frekansı | 50/60 Hz |
| montaj desteği | Kontaktöre doğrudan Plaka |
| açma eşiği | 1,12 +/- 0,06 In açma 'e uygunIEC 60947-4-1 |
| kesinti dayanımı | 4 kV 'e uygunIEC 61000-4-5 |
| Kontak Tipi ve Düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A için kontrol devresi |
| [Ue] nominal çalışma voltajı | 1000 V AC 50/60 Hz için güç devresi 'e uygunVDE 0110 grup C |
| [Ui] nominal yalıtım voltajı | Güç devresi: 1000 V AC 'e uygunIEC 60947-4 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-1 |
| faz arızası hassasiyeti | 4 s'de açma +/- % 20 'e uygunIEC 60947-4-1 |
| sıfırlama | Manuel sıfırlama ön rölede |
| kontrol tipi | Kadran beyaz tam yüklü akım ayarlama Test butonu kırmızı Açma/kapama butonu kırmızı sıfırlama Açma/kapama butonu durdurma |
| Cihaz üzerii sinyalizasyon | Açma göstergesi |
| sıcaklık dengeleme | -20…70 °C |
| akım tüketimi | <= 5 mA yüksüz |
| switching capacity for alarm | 0...150 mA |
| Maksimum gerilim düşüşü | <2,5 V kapalı durum |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: esnek - Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…2,5 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 kablo 0,75…4 mm² - kablo sertligi: esnek - kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1…1,5 mm² - kablo sertligi: esnek - Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1…2,5 mm² - kablo sertligi: esnek - kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo 1 mm² - kablo sertligi: katı Güç devresi: pabuç-halka terminalleri M8 |
| sıkma torku | Kontrol devresi: 1.2 N.m üzerinde vida kelepçesi terminalleri Güç devresi: 18 N.m üzerinde vida kelepçesi terminalleri |
| Yükseklik | 96 mm |
| Genişlik | 115 mm |
| Derinlik | 123,5 mm |
| Ürün Ağırlığı | 0,885 kg |
| Standartlar | VDE 0660 IEC 60255-17 IEC 60947-4-1 IEC 60255-8 EN 60947-4-1 |
| Ürün Sertifikaları | UL CSA UKCA |
| koruyucu bakım | TH |
| IP koruma derecesi | IP20 conforming to IEC 60529 IP20 conforming to VDE 0106 |
| çalışma için ortam hava sıcaklığı | -20…55 °C 'e uygunIEC 60255-8 |
| Depolama Ortam Koşulları | -40…85 °C |
| çalışma yüksekliği | <= 2000 m değer kaybı olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7 Titreşimler 5...300 Hz: 2 Gn 'e uygunIEC 60068-2-6 |
| dielektrik gücü | 6 kV 50 Hz 'e uygunIEC 255-5 |
| elektromanyetik uyumluluk | Elektrostatik deşarja direnç: 6 kV dolaylı modda 'e uygunIEC 61000-4-2 Elektrostatik deşarja direnç: 8 kV havada 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi: 10 V/m 'e uygunIEC 61000-4-3 Hızlı geçici bağışıklık testi: 2 kV 'e uygunIEC 61000-4-4 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 15,000 cm |
| Package 1 Width | 16,000 cm |
| Package 1 Length | 13,600 cm |
| Paket ağırlığı (Lbs) | 866,000 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 11,300 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 48 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 56,996 kg |
| Garanti (ay olarak) | 18 |
