Teknik Özellikler

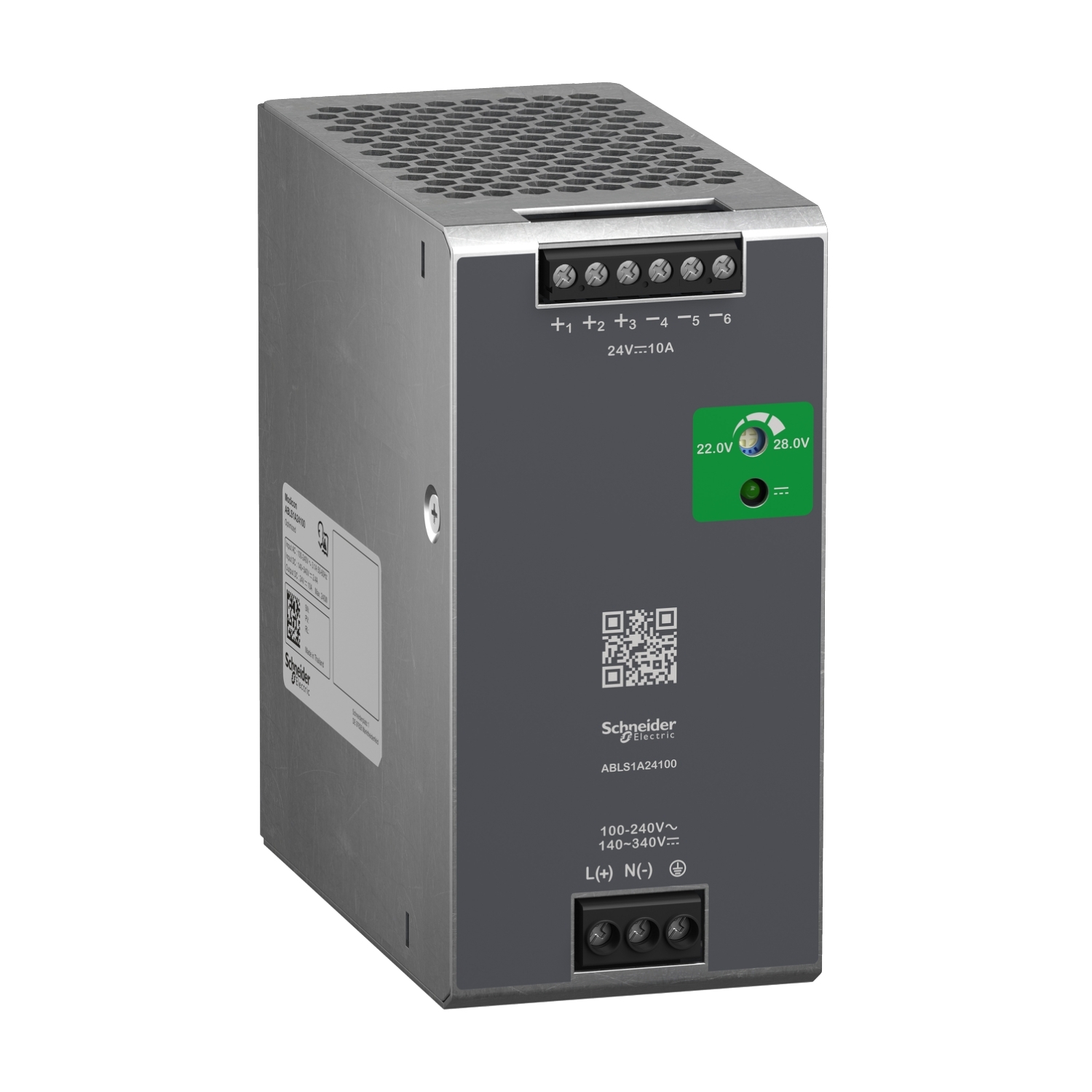

| Ürün serisi | Easy Modicon ABL2 |
|---|---|
| Ürün Ya da Bileşen Tipi | Güç besleme |
| güç besleme tipi | Düzenlenmiş anahtar modu |
| W cinsinden nominal güç | 240 W |
| giriş gerilimi | 100...240 V AC monofaze 140...340 V DC |
| çıkış gerilimi | 24 V DC |
| güç besleme çıkış akımı | 10 A |
| Çalışma konumu | Dikey |
| titreşim direnci | 2 gn (f= 10…500 Hz) conforming to IEC 60068-2-6 |
| testin adı | Yayılmalı elektromanyetik alan conforming to EN 61000-4-3 seviye 3A Elektrostati deşarjlar conforming to EN 61000-4-2 seviye 3B Elektrikli hızlı geçiciler/akımlar conforming to EN 61000-4-4 seviye 3B Kesinti conforming to EN 61000-4-5 seviye 3B Conducted conforming to EN 61000-4-6 seviye 3A Emisyon conforming to EN 55032 conforming to EN 61000-3-2 |
| giriş gerilimi limitleri | 90...264 V AC 127...370 V DC |
| Şebeke Frekansı | 47...63 Hz |
| kalkış akımı | 20 A at 115 V AC 35 A at 230 V AC |
| cos phi | 0,9…0,98 |
| Verimlilik | 88 % |
| W cinsinden güç dağılımı | 25 W |
| akım tüketimi | 1.18 A at 240 V 2.91 A at 100 V |
| giriş koruma tipi | Entegre sigorta (birbiriyle değiştirilemez) |
| çıkış gerilimi limitleri | 21.6...27.6 V |
| hat ve yük düzenlemesi | +/- %1 |
| tutma süresi | >= 16 ms at 115 V |
| çıkış koruma tipi | Aşırı yüke karşı, protection technology: 1.1...1.3 x In overload protection Aşırı gerilime karşı, protection technology: tripping if U between 29...33 V Kısa devrelere karşı, protection technology: otomatik sıfırlama Termal, protection technology: auto reset |
| bağlantılar - terminaller | For topraklama bağlantısı: vidalı tip terminaller, connection capacity: 1 x 4 mm² AWG 12 For giriş bağlantısı: vidalı tip terminaller, connection capacity: 2 x 4 mm² AWG 12 For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 4 x 4 mm² AWG 12 |
| İşaretleme | CE UL |
| Çalışma Yüksekliği | 2000 m 5000 m |
| aşırı gerilim kategorisi | II |
| arizalar arasindaki ortalama süre (MTBF) | 100000 h at 40 °C |
| durum LED'i | 1 LED (yeşil) çıkış gerilimi |
| Genişlik | 60 mm |
| Yükseklik | 125 mm |
| Derinlik | 113 mm |
| Ürün Ağırlığı | 0,935 kg |
| Ürün Sertifikaları | CE RoHS RoHS (china) UKCA UL 508 REACH |
| çevresel özellik | Güvenlik conforming to TR 62368-1 EMC conforming to BS EN/EN 61000-4-2/3/4/5/6/8/11 EMC conforming to EN 55032 EMC conforming to EN 61000-3-2 |
| IP koruma derecesi | IP20 conforming to TR 62368-1 |
| çalışma için ortam hava sıcaklığı | 20…50 °C (olmadan) 50…70 °C (değer kaybı faktörü ile) |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 10…95 % |
| kirletme derecesi | 2 |
| dielektrik gücü | 2000 V giriş ve topraklama arasında 3000 V giriş ve çıkış arasında 500 V çıkış ve topraklama arasında |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 9,300 cm |
| Package 1 Width | 13,900 cm |
| Package 1 Length | 17,900 cm |
| Paket ağırlığı (Lbs) | 992,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 12,312 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 288 |
| Package 3 Height | 105,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 308,688 kg |
| Garanti (ay olarak) | 18 |
