Teknik Özellikler
| Seri | Compact |
|---|---|

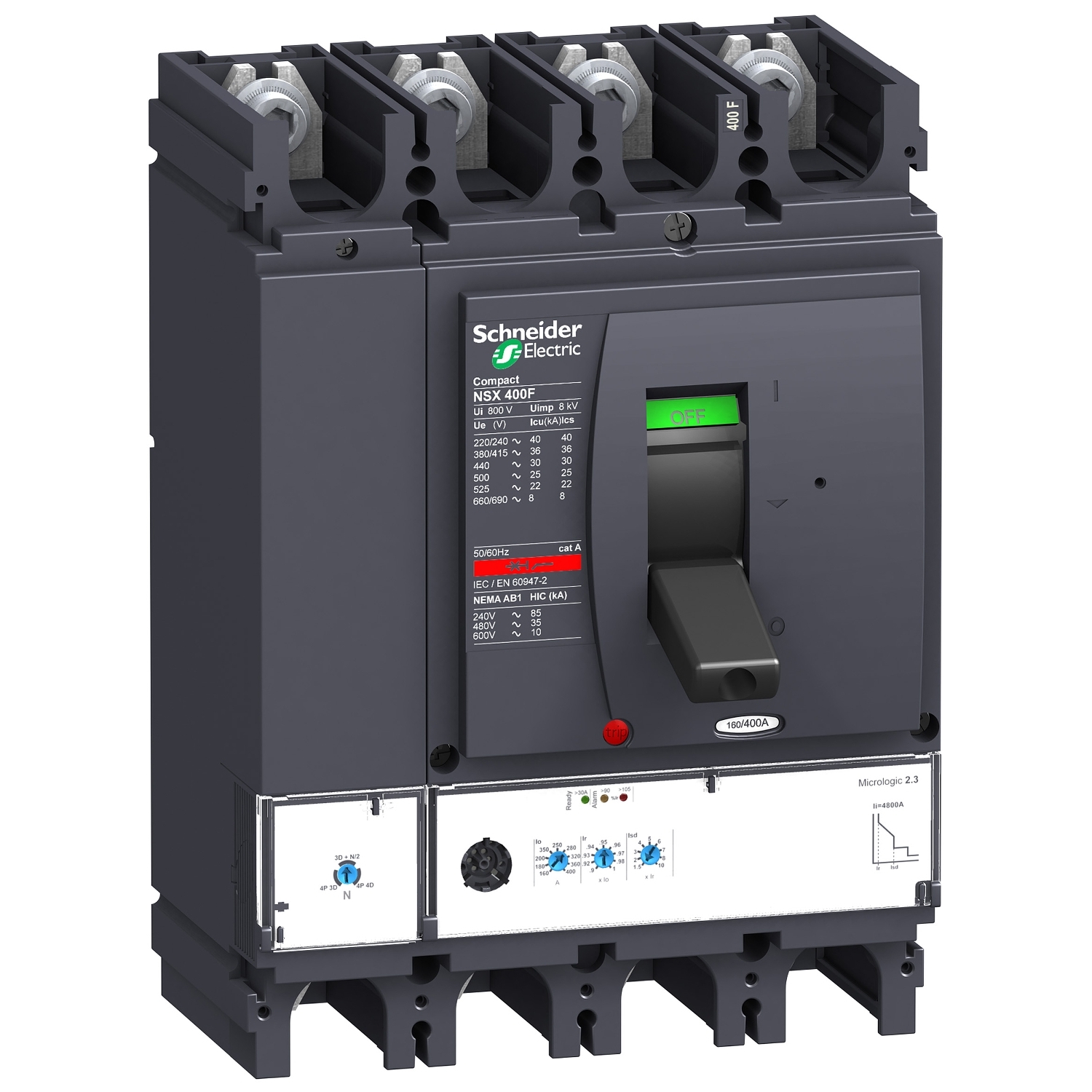

| Ürün Adı | Compact NSX |
| Ürün serisi | ComPact NSX400...630 |
| Ürün Grubu | NSX400F |
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup sayısı | 4P |
| korumalı kutup açıklaması | 4t 3t + N/2 3t |
| nötr konum | Sol |
| [In] nominal akım | 400 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] sınıflandırmalı nihai kısa devre kesme kapasitesi | 40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 20 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 20 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans düzeyi | F 36 kA 415 V AC |
| Açma Birimi Adı | Micrologic 2.3 |
| açma birimi teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSoI |
| Kontrol tipi | Geçiş |
| Devre kesici montaj modu | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ics] nominal hizmeti kısa devre kesme kapasitesi | 40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | 3000 cycles -de 690 V In 6000 cycles -de 690 V In/2 6000 cycles -de 440 V In 12000 cycles -de 440 V In/2 |
| Montaj Desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 45 mm |
| koruma tipi | L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması |
| açma birimi derecesi | 400 A -de 40 °C |
| Uzun süreli yakalama ayarlama türü Ir (termal koruma) | Ayarlanabilir 9 ayar |
| [Ir] uzun süreli koruma yakalama ayarı aralığı | 160...400 A |
| Uzun süreli koruma gecikmesi ayarlama türü tr | Sabit |
| [tr] uzun süreli koruma gecikmesi ayar aralığı | 16 s -de 6 x Ir |
| termik bellek | Açmadan önce ve sonra 20 dakika |
| Kısa süreli koruma yakalama ayarlama türü Isd | Ayarlanabilir 9 ayar |
| [Isd] Kısa süreli koruma yakalama ayarı aralığı | 1.5...10 x Ir |
| Kısa süreli koruma gecikmesi ayar türü tsd | Sabit |
| Anlık koruma yakalama ayarlama türü Ii | Sabit |
| [Ii] anlık koruma yakalama ayarı aralığı | 4800 A |
| toprak kaçağı koruması | Yok |
| Nötr koruma ayarları | 0,5 x Ir (3t + N/2) 1 x Ir (4t) Korumasız (3t) |
| alan seçimli kilitleme ZSI | Olmadan |
| Elektriksel yardımcı donanımlar için yuva sayısı | 6 slot(lar) |
| yerel sinyalleme | Flashing LED (yeşil) for çalıştırmak için hazır LED % 105 Ir (kırmızı) for aşırı yük LED % 90 Ir (turuncu) for aşırı yük |
| Genişlik (W) | 185 mm |
| Yükseklik (H) | 255 mm |
| Derinlik (D) | 110 mm |
| Ürün Ağırlığı | 7,9 kg |
| Standartlar | EN/IEC 60947 |
| Ürün Sertifikaları | CCC EAC Denizcilik |
| aşırı gerilim kategorisi | Class II |
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 14,913 cm |
| Package 1 Width | 20,219 cm |
| Package 1 Length | 28,96 cm |
| Paket ağırlığı (Lbs) | 7,318 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 22,726 kg |
| Garanti (ay olarak) | 18 |
