Teknik Özellikler

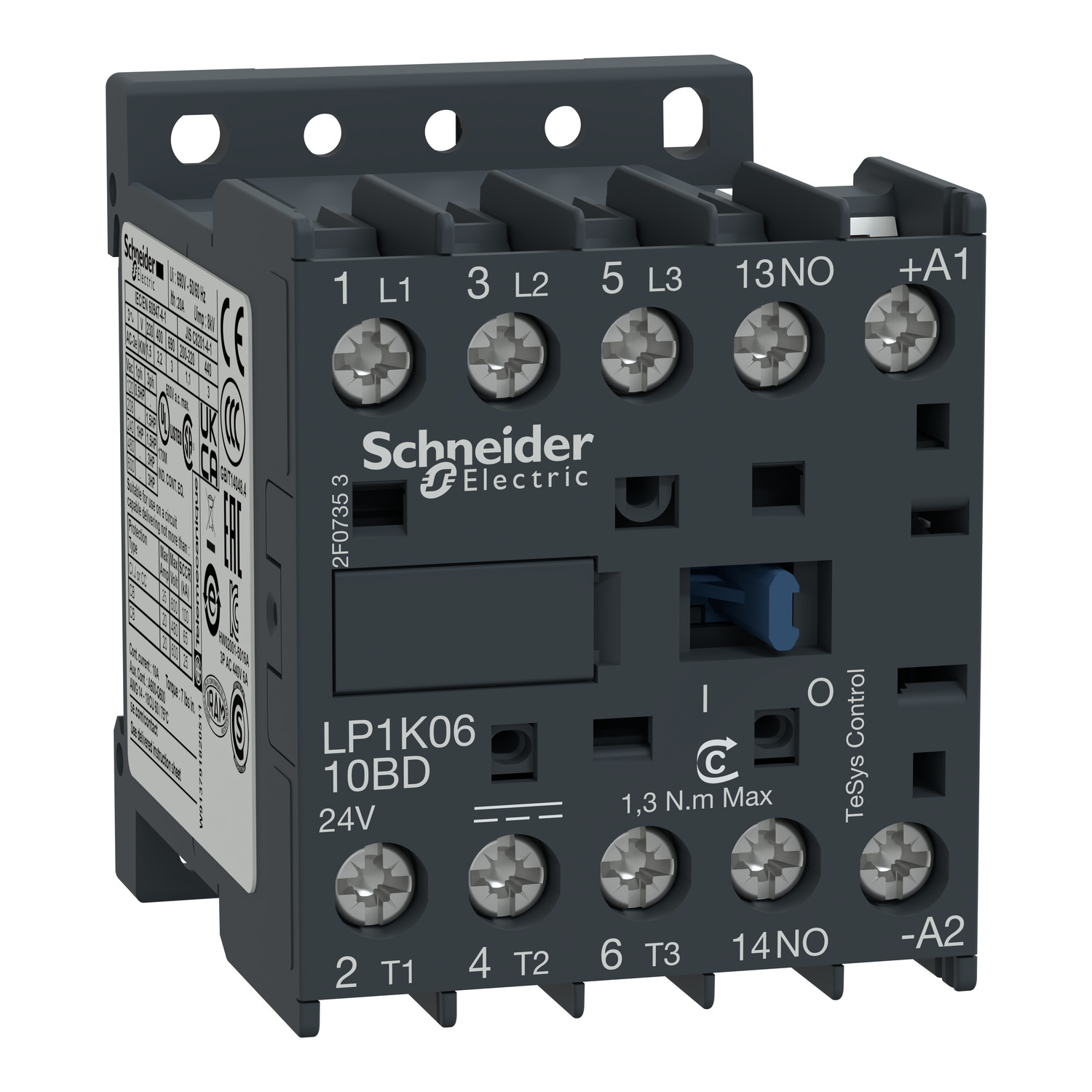

| Ürün serisi | TeSys K |
|---|---|
| Seri | TeSys |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LP1K |
| kullanım kategorisi | AC-4 AC-1 AC-3 |
| Kutup Tanımı | 3P |
| kutup kontak düzenleme | 3 NA |
| [Ie] nominal çalışma akımı | 20 A (at <50 °C) at <= 440 V AC AC-1 for güç devresi 12 A at <= 440 V AC AC-3 for güç devresi 16 A (at <70 °C) at 690 V AC AC-1 for güç devresi |
| [Uc] control circuit voltage | tip anlık 1 NA |
| kontaktör uygulaması | Direnç yükü Motor kontrol |
| yardımcı kontak düzenleme | 1 NA |
| kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: 0,1...0,75 Uc (at <50 °C) |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| aşırı gerilim kategorisi | III |
| Montaj Desteği | Ray Plaka |
| Standartlar | EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Ürün Sertifikaları | CB Şeması CCC UL CSA EAC CE UKCA |
| Nominal Çalışma Ortam Sıcaklığı | -25…50 °C |
| Depolama Ortam Koşulları | -50…80 °C |
| çalışma yüksekliği | 2000 m olmadan |
| sıkma torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz |
| [Ith] klasik açık hava termik akımı | 20 A (at 50 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi | 110 A AC for sinyalleme devresi conforming to IEC 60947 144 A AC for güç devresi conforming to NF C 63-110 144 A AC for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| ilgili sigorta değeri | 25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 |
| ortalama empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
| çalışma süresi | 30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 10 Mcycles |
| Maksimum çalışma hızı | 3600 cyc/h |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün Ağırlığı | 0,225 kg |
| uyumluluk kodu | LP1K |
| W cinsinden kalkış gücü | 3 W 20 °C) |
| W cinsinden tutma güç tüketimi | 3 W -de 20 °C |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Garanti (ay olarak) | 18 |
