Teknik Özellikler

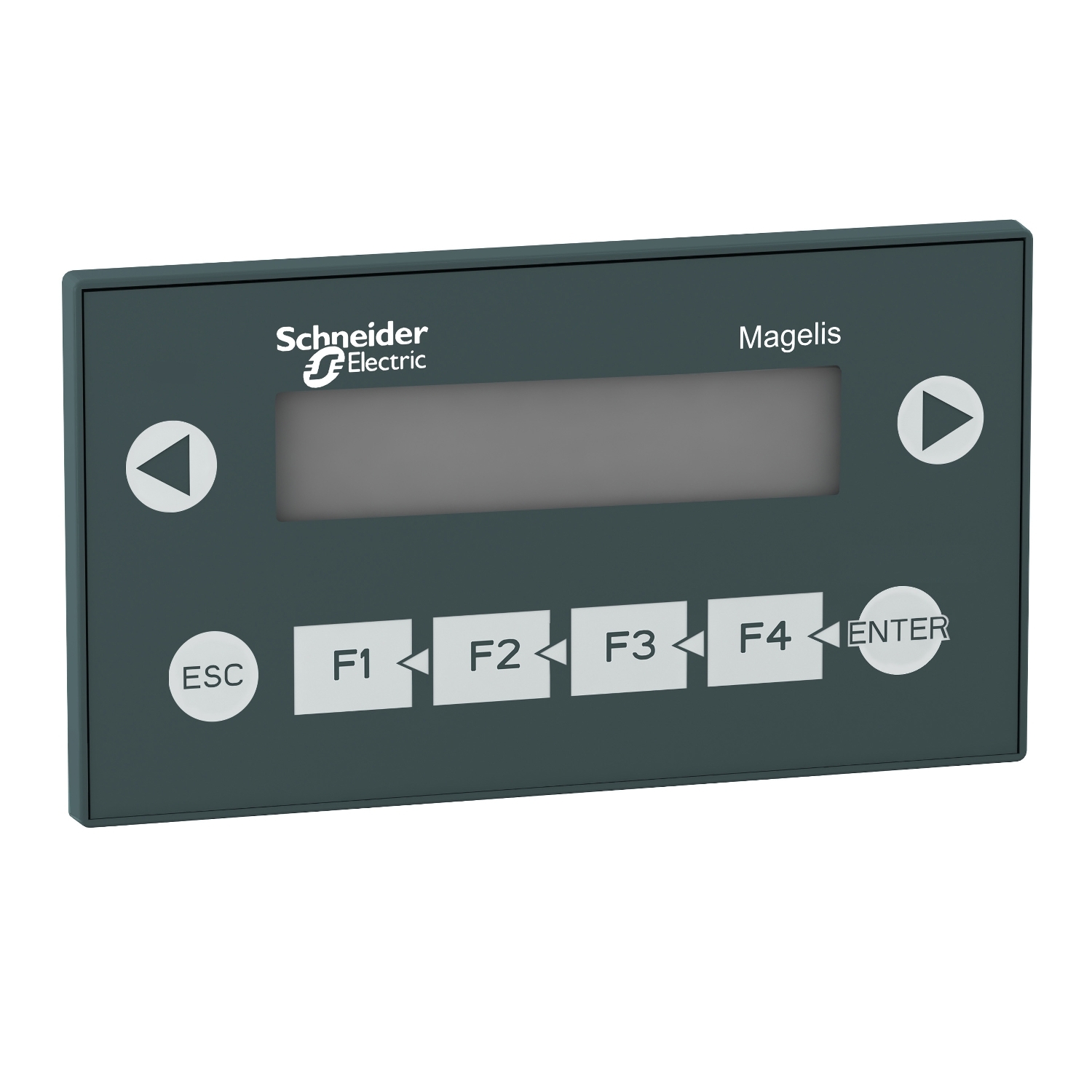

| Ürün serisi | Magelis XBTN |
|---|---|
| Ürün Ya da Bileşen Tipi | Tuş takımlı küçük panel |
| yazılım tipi | Yapılandırma yazılımı |
| yazılım gösterimi | Vijeo Designer Lite |
| işletim sistemi | Magelis |
| Ekran Tipi | Ekstra parlak alfanümerik arkadan aydınlatmalı LCD |
| ekran rengi | Yeşil |
| karakter yazı tipi | ASCII Katakana |
| [Us] nominal besleme gerilimi | 5 V DC |
| besleme | PLC'den (terminal portu) |
| anahtarın sayısı | 8 |
| sabit anahtarların sayısı | 4 |
| özelleştirilebilir tuş sayısı | 4 |
| sayfaların sayısı | 128 uygulama sayfası |
| bellek tipi | Flash |
| bellek kapasitesi | 512 kB |
| entegre bağlantı tipi | Seri bağlantı: dişi RJ45, asenkron aktarim modu (RS232C/RS485)noktadan noktaya topoloji |
| gerçek zamanlı saat | PLC gerçek zamanlı saate erişim |
| ürün montajı | Sıva altı montaj |
| Sabitleme Modu | 2 yaylı klipsle |
| ekran malzemesi | Polyester |
| ön malzeme | PPT |
| tuş takımı malzemesi | Polyester |
| İşaretleme | CE |
| Genişlik | 132 mm |
| Yükseklik | 74 mm |
| Derinlik | 43 mm |
| kesim boyutları | 119,4 (+/- 0,5) x 63 (+/- 0,4) mm |
| Ürün Ağırlığı | 0,36 kg |
| mesaj ekranı kapasitesi | 20 karakterden oluşan 2 satır |
| karşıdan yüklenebilir protokoller | Uni-TE Modbus |
| Standartlar | IEC 60068-2-27 UL 508 IEC 61131-2 CSA C22.2 No 14 IEC 60068-2-6 |
| Ürün Sertifikaları | ATEX zone 2/22 UL 1604 CSA Sınıf 1 Bölüm 2 UL Sınıf 1 Bölüm 2 |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 0…85 % yoğuşmasız |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (dış mekanda kullanım) |
| darbe dayanımı | 15 gn için 11 ms |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]2…8,45 Hz) 1 gn[Alan](f =[Alan]8,45…150 Hz) |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 4,6 cm |
| Package 1 Width | 16,1 cm |
| Package 1 Length | 23,2 cm |
| Paket ağırlığı (Lbs) | 436,0 g |
| Garanti (ay olarak) | 18 |
