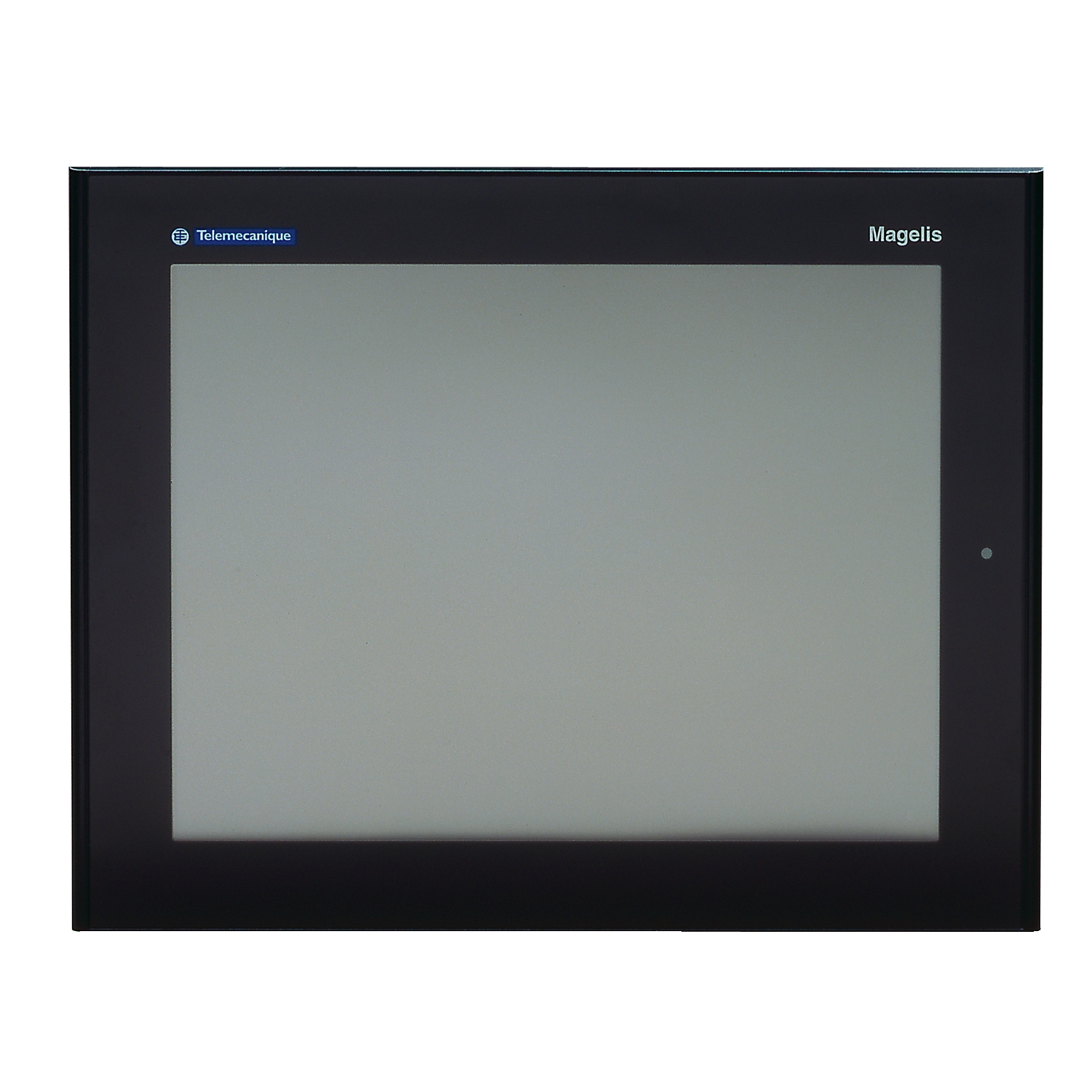

Teknik Özellikler
| Ürün serisi | Harmony XBTGT |
|---|---|
| Ürün Ya da Bileşen Tipi | Gelişmiş dokunmatik panel |
| Ekran Tipi | Arkadan aydınlatmalı renkli STN LCD |
| ekran rengi | 4096 renk |
| ekran çözünürlüğü | 640 x 480 pixels VGA |
| Ekran Boyutu | 10,4 inç |
| yazılım tipi | Yapılandırma yazılımı |
| yazılım gösterimi | Vijeo Designer |
| işletim sistemi | Harmony |
| işlemci adı | CPU RISC |
| işlemci frekansı | 266 MHz |
| bellek açıklaması | 512 kB SRAM veriyi yedeklemeile lityum pil 32 MB flash EPROM uygulama belleği |
| entegre bağlantı tipi | RJ45 konnektör COM2 seri bağlantıile RS485 -de <= 187,5 kbit/sn, ile uyumludur Siemens MPI (187,5 kbit/sn) erkek SUB-D 9 konnektör COM1 seri bağlantıile RS232C/RS422/RS485 -de <= 115,2 kbit/sn çıkarılabilir vidalı terminal bloğu konnektör güç besleme RJ45 konnektör Ethernet TCP/IP 3 çıkarılabilir vidalı terminal bloğu konnektör digital output çıkarılabilir vidalı terminal bloğu konnektör ses çıkışı çıkarılabilir vidalı terminal bloğu konnektör dijital giriş 2USB tip A ana port (V1.1) |
| elektrostatik deşarja direnç | 6 kV 'e uygunIEC 61000-4-2 seviye 3 |
| kesim boyutları | 301,5 (+ 1/- 0) x 227,5 (+ 1/- 0) mm |
| dokunmatik bölge | 1024 x 1024 |
| dokunmatik panel | Analog |
| arka aydınlatma ömrü | 54000 saat |
| parlaklık | Dokunmatik panel üzerinden 8 düzey |
| kontrast | Dokunmatik panel üzerinden 8 düzey |
| karakter yazı tipi | Tayvanca (geleneksel Çince) ASCII (Avrupa karakterleri) Korece Japonca (ANK, Kanji) Çince (basitleştirilmiş Çince) |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Harici kaynak |
| besleme gerilimi limitleri | 19,2…28,8 V |
| Kalkış akımı | 30 A |
| güç tüketimi | 26 W |
| yerel sinyalleme | 1 LED (yeşil veya turuncu) for normal çalışma veya arka aydınlatma hatalı |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| karşıdan yüklenebilir protokoller | Telemecanique Modicon FIPWAY Telemecanique Modicon Modbus Plus Telemecanique Modicon Modbus TCP Telemecanique Modicon Modbus Mitsubishi Melsec üçüncü taraf protokoller Omoron Sysmac üçüncü taraf protokoller Rockwell Automation Allen-Bradley üçüncü taraf protokoller Siemens Simatic üçüncü taraf protokoller Telemecanique Modicon Uni-TE |
| gerçek zamanlı saat | Dahili |
| veri depolama ekipmanı | 1 Compact Flash kartı >= 1 GB |
| yuva kullanımı | 1 fieldbus haberleşme kartı için (Device Net, Profibus DP) |
| port Ethernet | 10BASE-T/100BASE-TX |
| ürün montajı | Sıva altı montaj |
| Sabitleme Modu | 4 yaylı klipsle 4 vida kelepçesiyle |
| ön malzeme | Alüminyum alaşım |
| muhafaza malzemesi | PPT |
| İşaretleme | CE |
| Genişlik | 313 mm |
| Yükseklik | 239 mm |
| Derinlik | 56 mm |
| Ürün Ağırlığı | 3 kg |
| mikro kırılmalara bağışıklık | 10 ms |
| Standartlar | UL 1604 CSA C22.2 No 14 IEC 61000-6-2 EN 61131-2 UL 508 FCC Sınıf A |
| Ürün Sertifikaları | C-Tick CSA Sınıf 1 Bölüm 2 T4A UL Sınıf 1 Bölüm 2 T5 CSA Sınıf 1 Bölüm 2 T5 cULus UL Sınıf 1 Bölüm 2 T4A ATEX zone 2/22 |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | < 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci | 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 seviye 3 |
| Garanti (ay olarak) | 18 |
