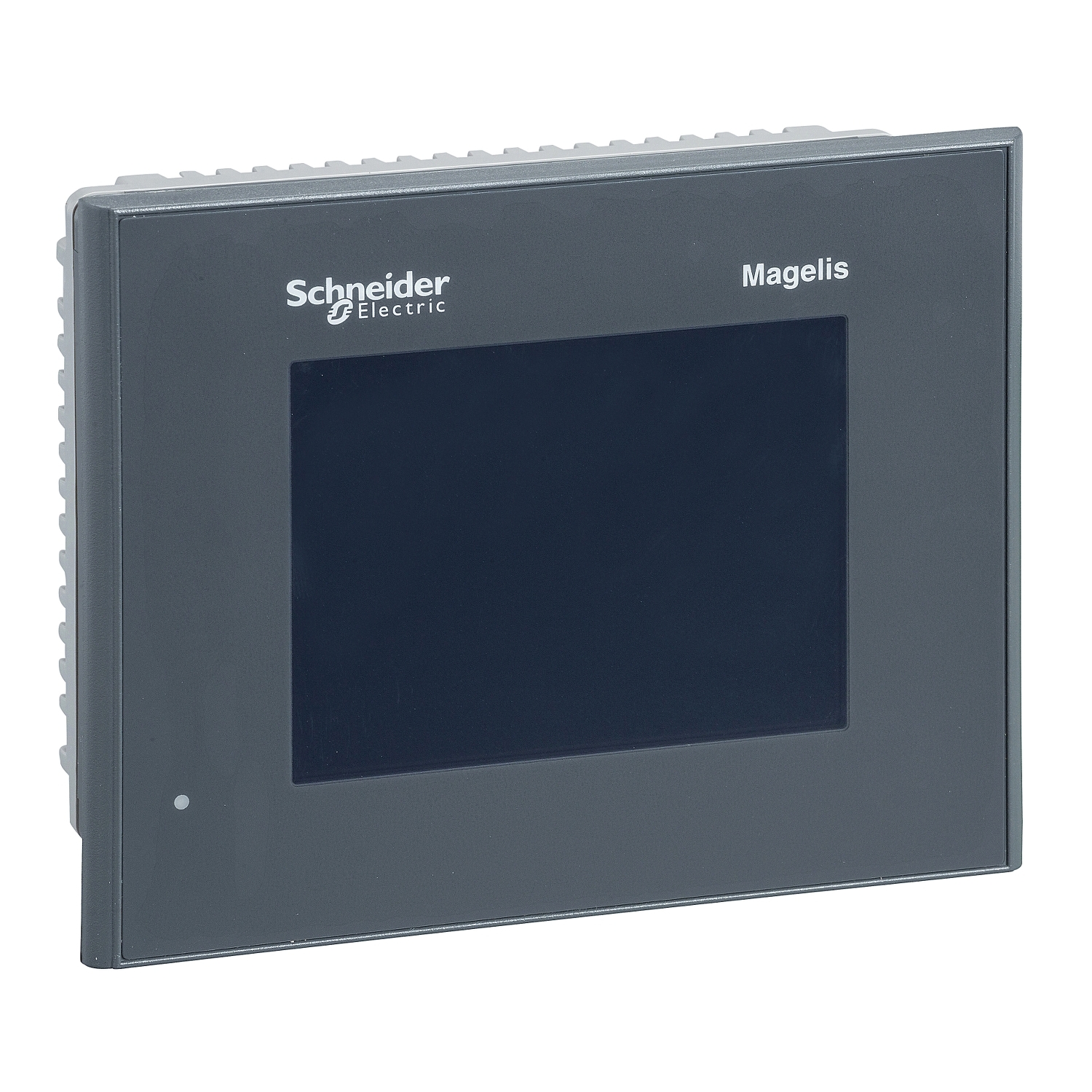

Teknik Özellikler
| Ürün serisi | Harmony XBTGT |
|---|---|
| Ürün Ya da Bileşen Tipi | Gelişmiş dokunmatik panel |
| Ekran Tipi | Arkadan aydınlatmalı monokrom STN LCD |
| ekran rengi | Sarı veya kırmızı Grinin 8 seviyesi |
| ekran çözünürlüğü | 320 x 240 pixels QVGA |
| Ekran Boyutu | 3,8 inç |
| yazılım tipi | Yapılandırma yazılımı |
| yazılım gösterimi | Vijeo Designer |
| işletim sistemi | Harmony |
| işlemci adı | CPU RISC |
| işlemci frekansı | 200 MHz |
| bellek açıklaması | 512 kB SRAM veriyi yedeklemeile lityum pil 32 MB flash EPROM uygulama belleği |
| entegre bağlantı tipi | çıkarılabilir vidalı terminal bloğu konnektör güç besleme RJ45 konnektör COM1 seri bağlantıile RS232C/RS485 -de <= 115,2 kbit/sn USB tip A ana port (V1.1), ile uyumludur Modicon M340 terminal port haberleşmesi |
| elektrostatik deşarja direnç | 6 kV 'e uygunIEC 61000-4-2 seviye 3 |
| kesim boyutları | 118 (+ 1/- 0) x 92,5 (+ 1/- 0) mm |
| dokunmatik panel | Analog |
| arka aydınlatma ömrü | 10000 saatile kırmızı 50000 saatile sarı |
| parlaklık | 16 seviye |
| kontrast | Dokunmatik panel üzerinden 8 düzey |
| karakter yazı tipi | Korece Japonca (ANK, Kanji) Çince (basitleştirilmiş Çince) Tayvanca (geleneksel Çince) ASCII |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Harici kaynak |
| besleme gerilimi limitleri | 19,2…28,8 V |
| Kalkış akımı | 60 A |
| güç tüketimi | 13 W |
| yerel sinyalleme | 1 LED (yeşil) for normal çalışma |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| karşıdan yüklenebilir protokoller | Telemecanique Modicon Modbus Mitsubishi Melsec üçüncü taraf protokoller Omoron Sysmac üçüncü taraf protokoller Rockwell Automation Allen-Bradley üçüncü taraf protokoller Siemens Simatic üçüncü taraf protokoller Telemecanique Modicon Uni-TE |
| gerçek zamanlı saat | Dahili |
| ürün montajı | Sıva altı montaj |
| Sabitleme Modu | 4 vida kelepçesiyle 2 yaylı klipsle |
| ön malzeme | PPT |
| muhafaza malzemesi | PPT |
| İşaretleme | CE |
| Genişlik | 130 mm |
| Yükseklik | 104 mm |
| Derinlik | 40 mm |
| Ürün Ağırlığı | 0,4 kg |
| mikro kırılmalara bağışıklık | 2 ms |
| Standartlar | CSA C22.2 No 14 UL 1604 FCC Sınıf A EN 61131-2 UL 508 IEC 61000-6-2 |
| Ürün Sertifikaları | UL Sınıf 1 Bölüm 2 T4A CSA Sınıf 1 Bölüm 2 T5 ATEX zone 2/22 cULus UL Sınıf 1 Bölüm 2 T5 C-Tick CSA Sınıf 1 Bölüm 2 T4A |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 0…85 % yoğuşmasız |
| Çalışma Yüksekliği | < 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci | 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 seviye 3 |
| Garanti (ay olarak) | 18 |
