Teknik Özellikler
| Seri | ComPacT yeni nesil |
|---|---|

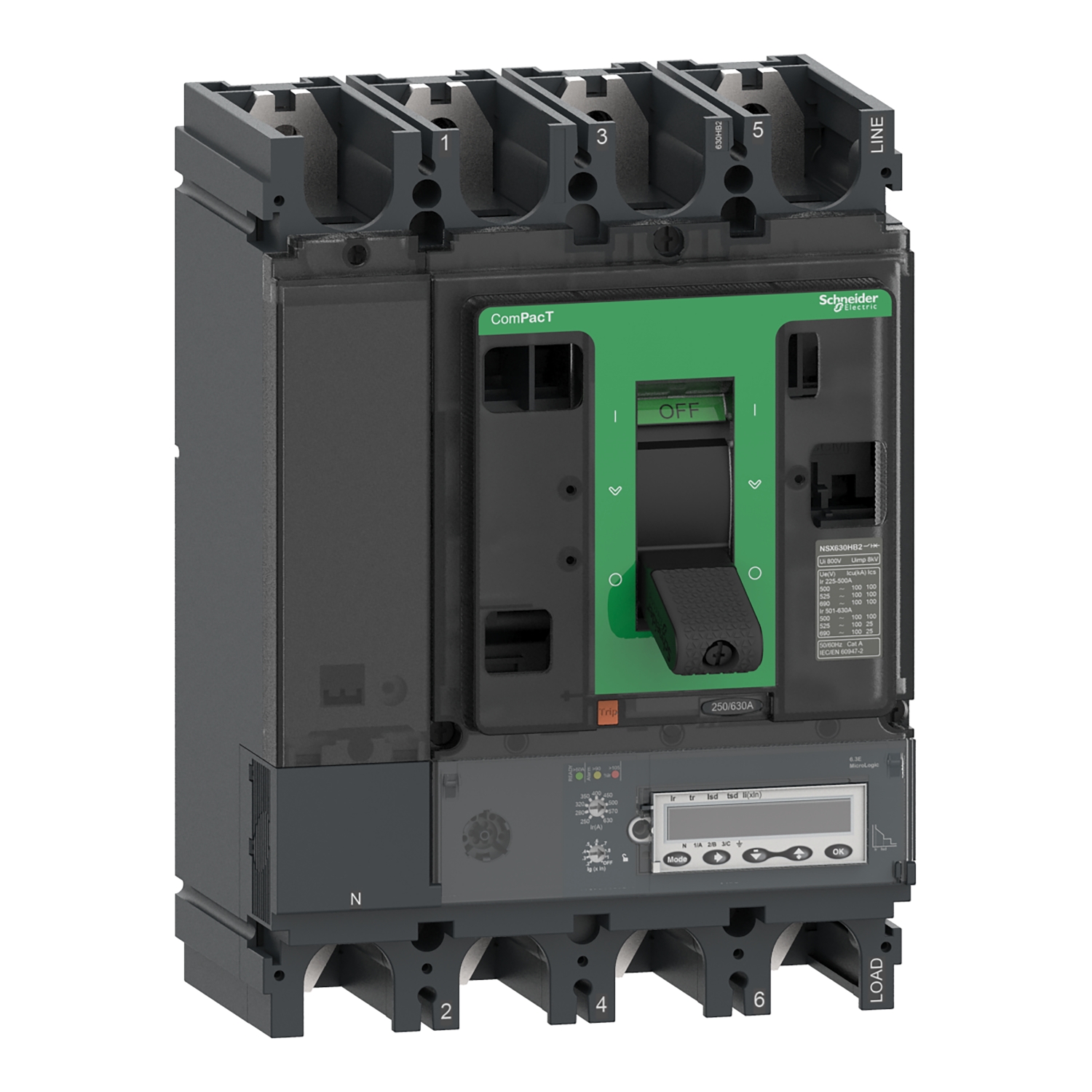

| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Grubu | NSX630HB2 |
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| korumalı kutup açıklaması | 4d 3D + OSN 3d + N/2 3d |
| nötr konum | Sol |
| [In] nominal akım | 630 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| kesme kapasitesi | HB2 100 kA 690 V AC |
| Açma Birimi Adı | Micrologic 6.3 E |
| açma birimi teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSIG |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ics] nominal hizmet kesme kapasitesi | 100 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | 8000 cycles -de 440 V In/2 4000 cycles -de 440 V In 6000 cycles -de 690 V In/2 2000 cycles -de 690 V In |
| kutup başına güç dağılımı | 39,7 W |
| Montaj Desteği | Arka plaka |
| montaj konumu | Yatay ve dikey Sırtında düz |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 45 mm |
| koruma tipi | L : for aşırı yük koruma (uzun süreli) S : for kısa süreli kısa devre koruması I : for anlık kısa devre koruması G : for toprak hatası koruması |
| açma birimi derecesi | 630 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir 9 ayar |
| [Ir] long-time protection pick-up adjustment range | 250...630 A |
| Long-time protection delay adjustment type tr | Ayarlanabilir |
| [tr] uzun süreli gecikme ayari | 15…400 s -de 1,5 x Ir 0,5…16 s -de 6 x Ir 0,35…11 s -de 7,2 x Ir |
| nötr koruma ayarı | 0,5 x Ir (3d + N/2) 1 x Ir (4d) 1,6 x Ir (3D + OSN) Korumasız (3d) |
| termik bellek | Açmadan önce ve sonra 20 dakika |
| Short-time protection pick-up adjustment type Isd | Ayarlanabilir |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Ayarlanabilir 5 ayar |
| [tsd] kısa süreli gecikme ayarı aralığı | 0…0,4 s I²t=off 0,1…0,4 s I²t=on |
| Instantaneous protection pick-up adjustment type Ii | Ayarlanabilir |
| [Ii] instantaneous protection pick-up adjustment range | 1,5...11 x In |
| Ground-fault protection pick-up adjustment type Ig | Ayarlanabilir 9 ayar |
| [Ig] toprak hatası açma ayar aralığı | 0,4...1 x In için In = 40 A 0,2...1 x In için In > 40 A Ig enable on/off |
| Ground-fault protection time delay adjustment type tg | Ayarlanabilir 5 ayar |
| [tg] topraklama hatası gecikme ayar aralığı | 0…0,4 s I²t=off 0,1…0,4 s I²t=on |
| toprak kaçağı koruması | Yok |
| alan seçimli kilitleme ZSI | Ile |
| slotların sayısı | 6 slot(lar) |
| yerel sinyalleme | Flashing LED (yeşil) for çalıştırmak için hazır LED % 105 Ir (kırmızı) for aşırı yük LED % 90 Ir (turuncu) for aşırı yük |
| Ekran Tipi | LCD ekran |
| ölçüm türü | Enerji ölçer |
| veri iletişimi | Bakım göstergeleri Ortalama akım ve güç Enerji ölçümü Maksimetreler/minimetreler Anlık ve ortalama değerler Güç kalitesi Koruma ve alarm ayarları Saat damgalı geçmiş bilgileri ve olay tabloları |
| Width (W) | 185 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Ürün Ağırlığı | 8,13 kg |
| Standartlar | EN/IEC 60947-2 |
| aşırı gerilim kategorisi | III |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II üzerinde ön yüz |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 15,2 cm |
| Package 1 Width | 20,3 cm |
| Package 1 Length | 29,2 cm |
| Paket ağırlığı (Lbs) | 8,34 kg |
| Garanti (ay olarak) | 18 |
