Teknik Özellikler
| Seri | ComPacT yeni nesil |
|---|---|

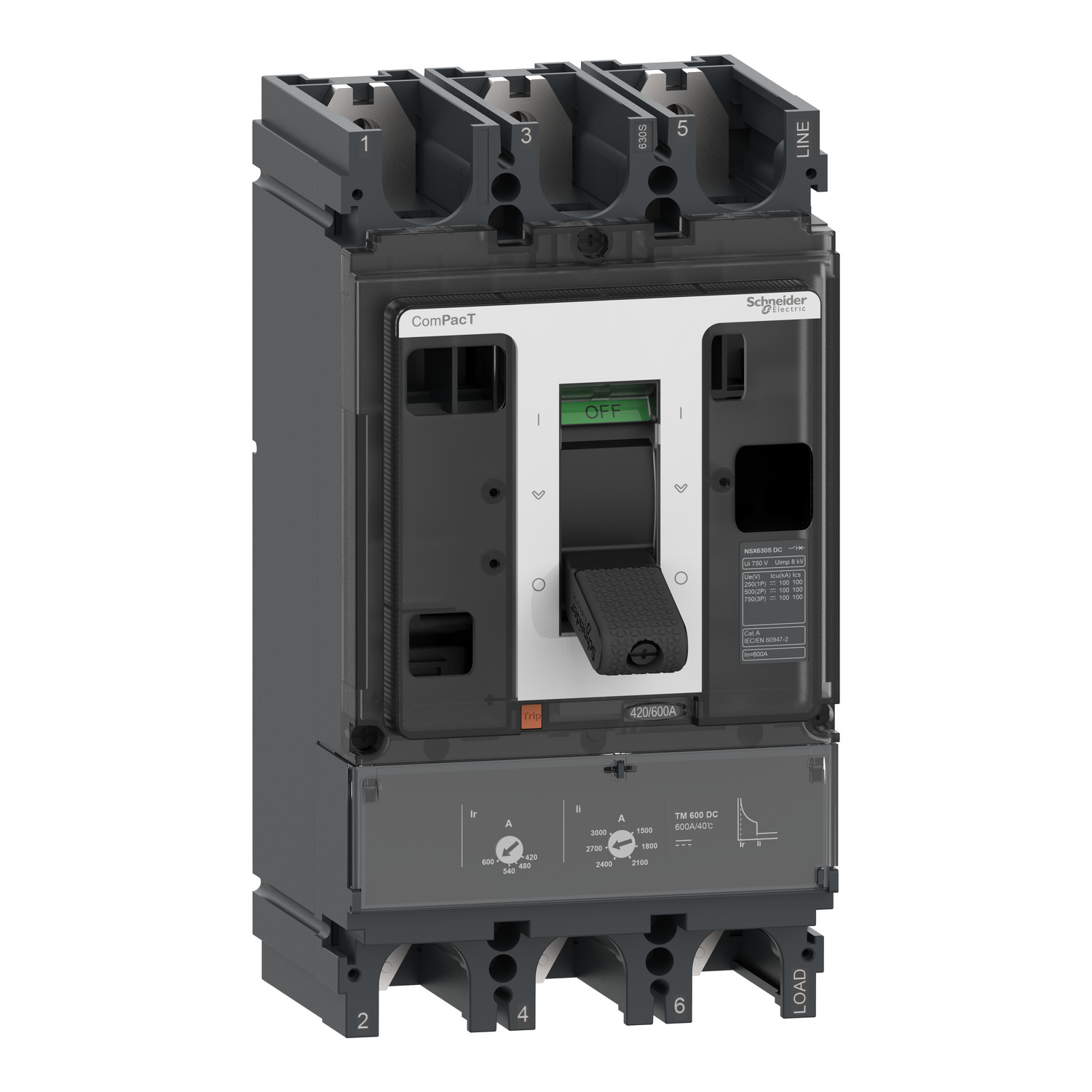

| Ürün Adı | ComPacT NSX DC yeni nesil |
| Ürün Grubu | NSX400F DC |
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| korumalı kutup açıklaması | 3d |
| [In] nominal akım | 400 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 750 V DC |
| Şebeke Tipi | DC |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| kesme kapasitesi | F 36 kA 750 V DC |
| Açma Birimi Adı | TM-DC |
| açma birimi teknolojisi | Termik Manyetik |
| Açma Birimi Koruma Fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 750 V DC 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 36 kA -de 24...125 V DC 'e uygunIEC 60947-2 36 kA -de 250 V DC 'e uygunIEC 60947-2 36 kA -de 500 V DC 'e uygunIEC 60947-2 36 kA -de 750 V DC 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 5000 cycles |
| elektrik dayanıklılığı | 2000 cycles -de 750 V In/2 1000 cycles -de 750 V In |
| Montaj Desteği | Arka plaka |
| montaj konumu | Yatay ve dikey Sırtında düz |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 45 mm |
| koruma tipi | L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) |
| açma birimi derecesi | 400 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| Instantaneous protection pick-up adjustment type Ii | Ayarlanabilir |
| [Ii] instantaneous protection pick-up adjustment range | 2.5...5 x In |
| toprak kaçağı koruması | Yok |
| slotların sayısı | 6 slot(lar) |
| Width (W) | 140 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Ürün Ağırlığı | 8,0 kg |
| Standartlar | EN/IEC 60947-2 |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 14,700 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 29,100 cm |
| Paket ağırlığı (Lbs) | 5,518 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 17,204 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 12 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 80,816 kg |
| Garanti (ay olarak) | 18 |
