Teknik Özellikler
| Seri | ComPacT yeni nesil |
|---|---|

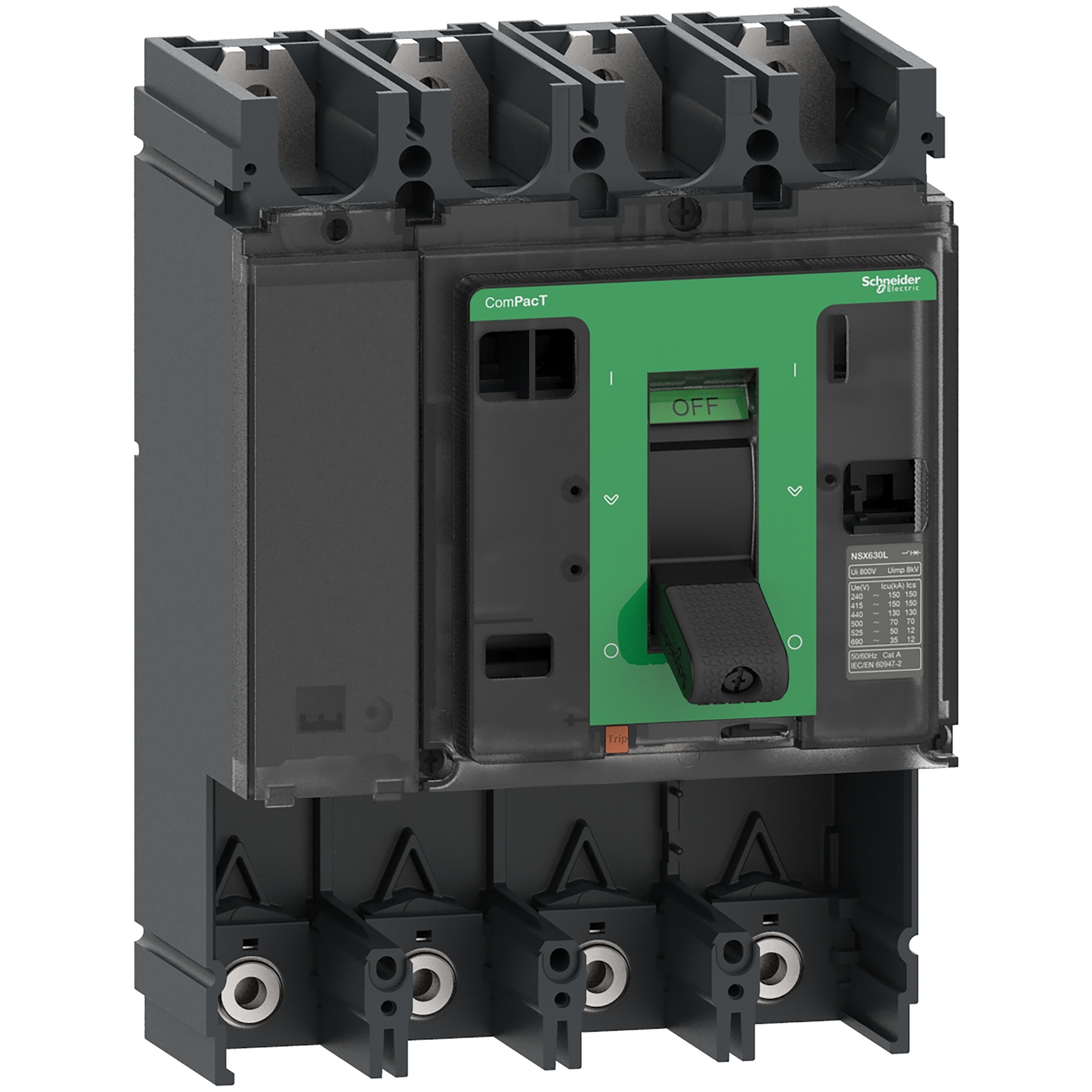

| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Grubu | NSX630S |
| Ürün Ya da Bileşen Tipi | Temel çerçeve |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| nötr konum | Sol |
| [In] nominal akım | 630 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] sınıflandırmalı nihai kısa devre kesme kapasitesi | 100 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 120 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 40 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 65 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 90 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans düzeyi | S 100 kA 415 V AC |
| Kontrol tipi | Geçiş |
| Montaj Tipi | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] nominal hizmeti kısa devre kesme kapasitesi | 100 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 120 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 65 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 90 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| mekanik dayanıklılık | 15000 cycles 'e uygunIEC 60947-2 |
| elektrik dayanıklılığı | 6000 cycles 690 V AC 50/60 Hz In/2 'e uygunIEC 60947-2 2000 cycles 690 V AC 50/60 Hz In 'e uygunIEC 60947-2 4000 cycles 440 V AC 50/60 Hz In 'e uygunIEC 60947-2 8000 cycles 440 V AC 50/60 Hz In/2 'e uygunIEC 60947-2 |
| Montaj Desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 45 mm |
| Koruma Türü | Koruma olmadan |
| Genişlik (W) | 185 mm |
| Yükseklik (H) | 255 mm |
| Derinlik (D) | 110 mm |
| Standartlar | EN/IEC 60947-2 UL 60947-4-1 |
| aşırı gerilim kategorisi | III |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II üzerinde ön yüz |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 15,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 29,000 cm |
| Paket ağırlığı (Lbs) | 6,009 kg |
| Unit Type of Package 2 | P12 |
| Number of Units in Package 2 | 28 |
| Package 2 Height | 44,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 182,252 kg |
| Garanti (ay olarak) | 18 |
