Teknik Özellikler

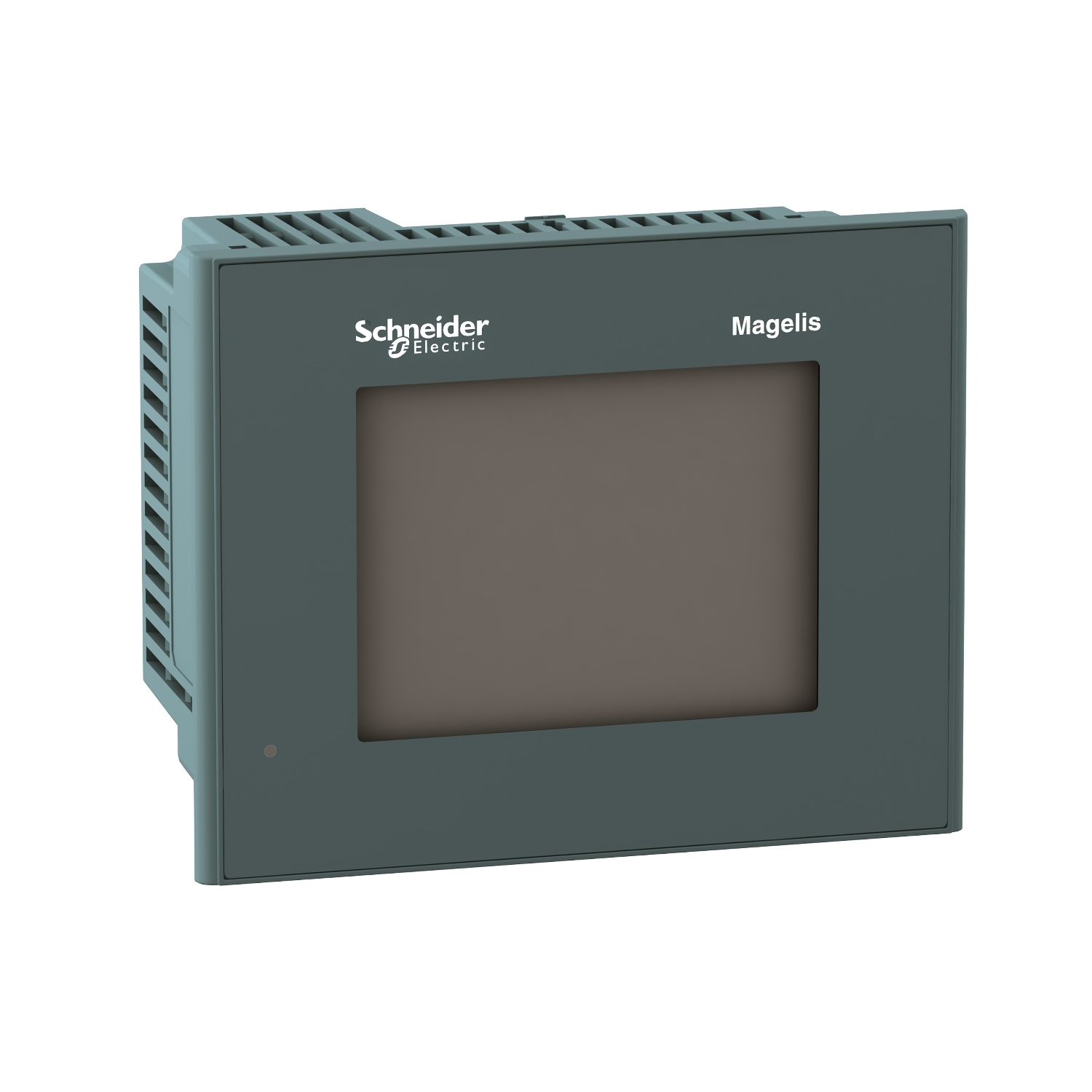

| Ürün serisi | Kontrol ile Magelis XBT GC, GT/GK |
|---|---|
| Ürün Ya da Bileşen Tipi | Küçük touch HMI kontrolörü |
| Ekran Boyutu | 3,8 inç |
| Ekran Tipi | Arkadan aydınlatmalı monokrom STN LCD |
| ekran rengi | Sarı veya kırmızı Grinin 8 seviyesi |
| piksel çözünürlüğü | 320 x 240 piksel QVGA |
| dokunmatik panel | Analog |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Harici kaynak |
| besleme gerilimi limitleri | 19,2…28,8 V |
| muhafaza malzemesi | PPT |
| arka aydınlatma ömrü | 10000 saatile kırmızı 50000 saatile sarı |
| parlaklık | 8 seviye |
| kontrast | Dokunmatik panel üzerinden 8 düzey |
| karakter yazı tipi | Japonca (ANK, Kanji) Korece Çince (basitleştirilmiş Çince) ASCII Tayvanca (geleneksel Çince) |
| Kalkış akımı | 30 A |
| güç tüketimi | 18 W |
| yerel sinyalleme | 1 LED yeşil için normal çalışma |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| yazılım gösterimi | SoMachine |
| işletim sistemi | Magelis |
| işlemci adı | CPU RISC |
| işlemci frekansı | 131 MHz |
| bellek açıklaması | Uygulama belleği 16 MB Veriyi yedekleme 512 kB |
| entegre bağlantı tipi | 1 USB portu (V1.1) USB tip A Güç besleme çıkarılabilir vidalı terminal bloğu |
| G/Ç genişletme kapasitesi | 2 M238 modül |
| gerçek zamanlı saat | Dahili |
| sabitleme modu | 4 vida klipsiyle, montaj yeri 1,6...5 mm ince panel |
| İşaretleme | CE |
| Dijital giriş sayısı | 12 |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| ortak nokta sayısı | 1G/1Ç |
| giriş gerilimi limitleri | 20,4...28,8 V |
| Dijital giriş lojiği | Kaynak |
| Dijital giriş akımı | 5 mA için diğer I0.i 6,5 mA için I0,0, I0,2, I0,4, I0,6 |
| giriş empedansı | 3,7 kOhm için I0,0, I0,2, I0,4, I0,6 4,7 kOhm için diğer I0.i |
| filtre süresi | 0,5...20 msn 0 durumunda 0,5...20 msn 1 durumunda |
| kanallar arasındaki yalıtım | Hiçbiri |
| Dijital çıkış sayısı | 6 |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış gerilimi | 24 V |
| çıkış gerilimi limitleri | 20,4...28,8 V |
| Dijital çıkış lojiği | Kaynak |
| Dijital çıkış akımı | 0.2 A |
| Ortak çıkış başına maksimum akım | 1,2 A |
| yanıt süresi | 5 µs 0 durumunda Q0.0...Q0.3 5 µs 1 durumunda Q0.0...Q0.3 500 µs 0 durumunda diğer Q0.i 500 µs 1 durumunda diğer Q0.i |
| [Ures] rezidüel gerilim | 0,5 V 1 durumunda |
| Maksimum kaçak akımı | 0,1 mA |
| kisa devre korumasi | 2,5 A sigorta |
| Yükseklik | 104 mm |
| Genişlik | 130 mm |
| Derinlik | 76,5 mm |
| Ürün Ağırlığı | 0,4 kg |
| mikro kırılmalara bağışıklık | 10 ms |
| Standartlar | EN 61131-2 UL 508 UL 1604 CSA C22.2 No 14 IEC 61000-6-2 FCC Sınıf A |
| Ürün Sertifikaları | cULus UL sınıf 1 Böl2 T4A veya T5 CSA C-Tick |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| bağıl nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | <= 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel |
| darbe dayanımı | 147 m/s² 'e uygunIEC 60068-2-27 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 13,5 cm |
| Package 1 Width | 18,0 cm |
| Package 1 Length | 21,0 cm |
| Paket ağırlığı (Lbs) | 906,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 4,139 kg |
| Garanti (ay olarak) | 18 |
