Teknik Özellikler

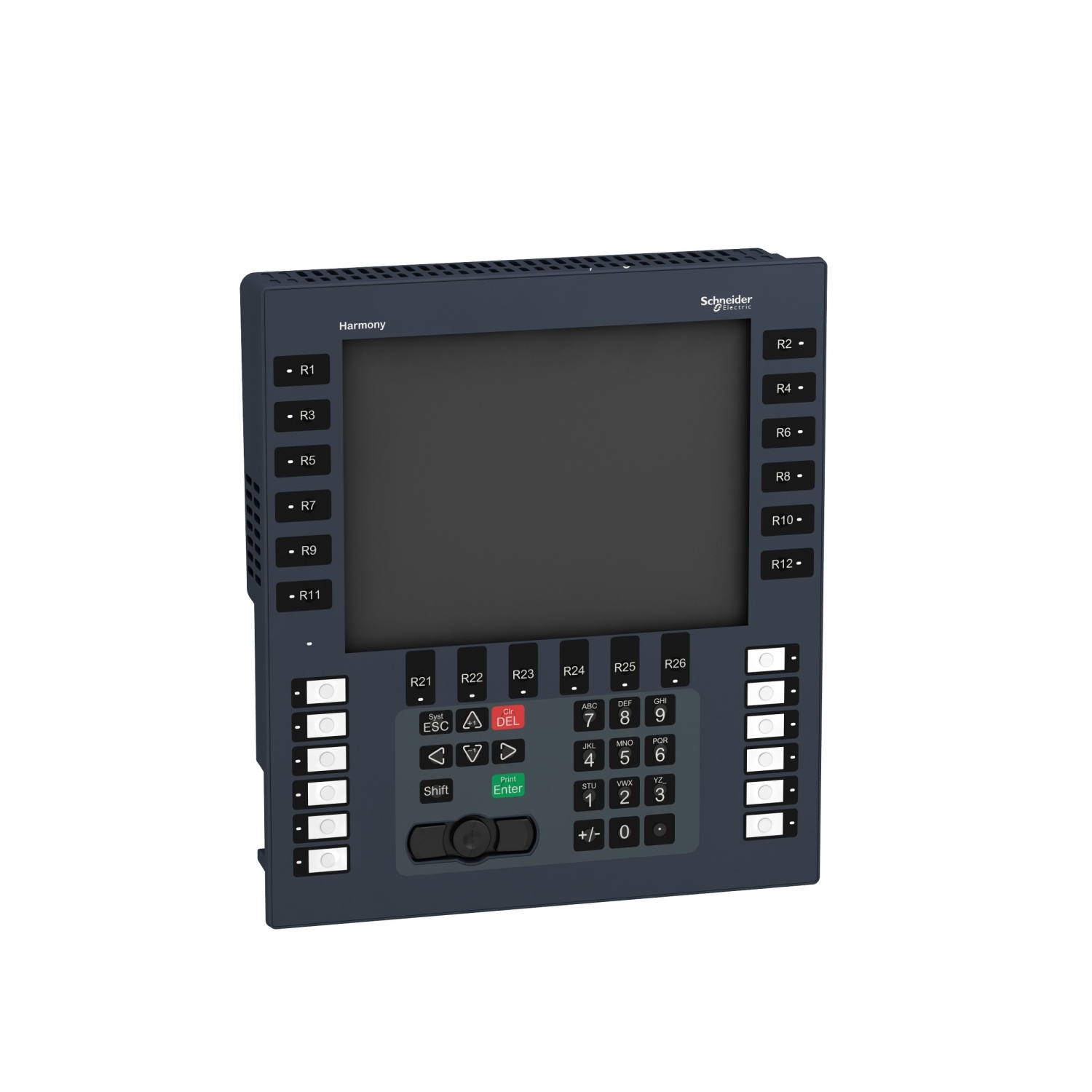

| Ürün serisi | Harmony GK |
|---|---|
| Ürün Ya da Bileşen Tipi | Tuş takımına sahip dokunmatik ekran panel |
| ekran rengi | 65536 renk |
| Ekran Boyutu | 10,4 inç |
| besleme | Harici kaynak |
| yazılım paketi | Vijeo Designer |
| işlemci adı | ARM926EJ-S |
| Ekran Tipi | Arkadan aydınlatmalı renkli TFT LCD |
| ekran çözünürlüğü | 640 x 480 pixels VGA |
| dokunmatik bölge | 1024 x 1024 |
| dokunmatik panel | Analog |
| arka aydınlatma ömrü | 50000 saat |
| parlaklık | Dokunmatik panel üzerinden 16 düzey |
| karakter yazı tipi | Japonca (ANK, Kanji) Korece ASCII (Avrupa karakterleri) Tayvanca (geleneksel Çince) Çince (basitleştirilmiş Çince) |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme gerilimi limitleri | 19,2…28,8 V |
| Kalkış akımı | 30 A |
| güç tüketimi | 11,4 W |
| dinamik fonksiyon tuşları sembolü sayısı | LED ile 18 |
| statik fonksiyon anahtarlarının sayısı | LED ve etiketler ile 12 |
| HİZMET anahtarlarının sayısı | 8 |
| alfanümerik anahtarların sayısı | 12 |
| yerel sinyalleme | 1 LED (yeşil veya turuncu) for normal çalışma veya arka aydınlatma hatalı |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| yazılım tipi | Yapılandırma yazılımı |
| bellek açıklaması | 512 kB SRAM veriyi yedeklemeile lityum pil 128 MB flash EPROM uygulama belleği |
| karşıdan yüklenebilir protokoller | Telemecanique Modicon FIPWAY Telemecanique Modicon Modbus Plus Telemecanique Modicon Modbus TCP Telemecanique Modicon Modbus Mitsubishi Melsec üçüncü taraf protokoller Omoron Sysmac üçüncü taraf protokoller Rockwell Automation Allen-Bradley üçüncü taraf protokoller Siemens Simatic üçüncü taraf protokoller Telemecanique Modicon Uni-TE |
| gerçek zamanlı saat | Dahili |
| bellek tipi | 32 GB'ye kadar SD kart RAM 32 GB'ye kadar SDHC kart RAM |
| entegre bağlantı tipi | <= 187,5 kbit/sn RJ45, RS485 COM2 seri bağlantı için Siemens MPI (187,5 kbit/sn) USB 2.0 tip A master port için Modicon M340 terminal port haberleşmesi <= 115,2 kbit/sn erkek SUB-D 9, RS232C COM1 seri bağlantı çıkarılabilir vidalı terminal bloğu güç besleme RJ45 Ethernet TCP/IP USB 2.0 tip mini B |
| port Ethernet | 10BASE-T/100BASE-TX |
| Montaj Tipi | Sıva altı montaj |
| Sabitleme Modu | 12 yaylı klipsle |
| ön malzeme | Alüminyum alaşım |
| muhafaza malzemesi | PPT |
| İşaretleme | CE |
| Genişlik | 296 mm |
| Yükseklik | 332 mm |
| Derinlik | 76 mm |
| kesim boyutları | 285 (+/- 0,4) x 309 (+/- 0,4) mm |
| Ürün Ağırlığı | 3,3 kg |
| mikro kırılmalara bağışıklık | 10 ms |
| Standartlar | IEC 61000-6-2 IEC 61000-6-4 CSA C22.2 No 213 UL 61010-2-201 ANSI/ISA 12.12.01 IEC 61131-2 |
| Ürün Sertifikaları | cULus EAC UL Sınıf 1 Bölüm 2 T5 KC UL Sınıf 1 Bölüm 2 T4A RCM CSA Sınıf 1 Bölüm 2 T4A CSA Sınıf 1 Bölüm 2 T5 UKCA |
| Nominal Çalışma Ortam Sıcaklığı | 0…55 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Bağıl Nem | 10…90 % yoğuşmasız |
| Çalışma Yüksekliği | < 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci | 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik uyumluluk | Elektrostatik deşarja direnç - test level: 4 kV seviye 3 conforming to IEC 61000-4-2 Yayılımlı elektromanyetik alanlara karşı direnç - test level: 10 V/m conforming to IEC 61000-4-3 Hızlı geçici direnci - test level: 2 kV seviye 3 conforming to IEC 61000-4-4 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paket ağırlığı (Lbs) | 6,152 kg |
| Garanti (ay olarak) | 18 |
