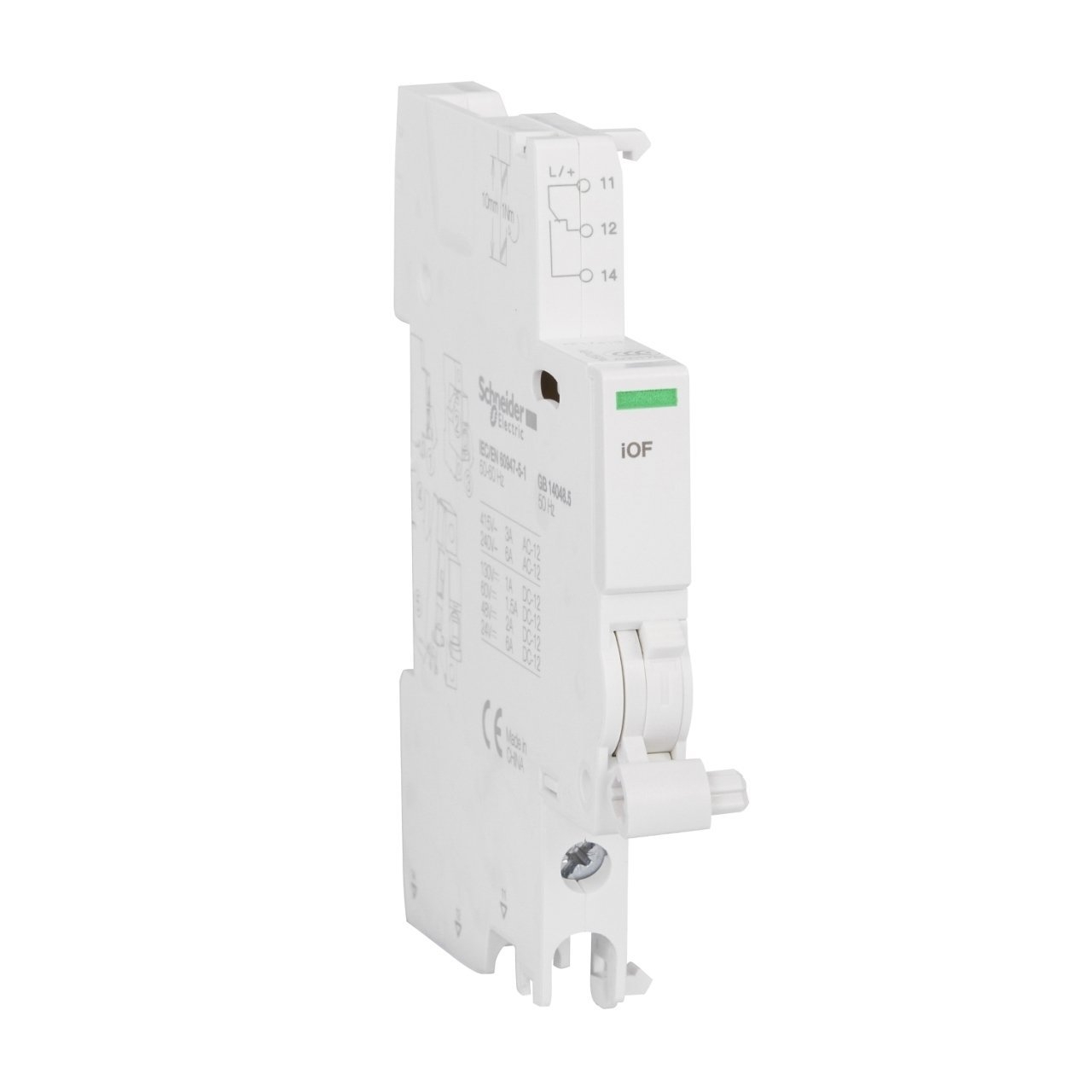

| range of product | Acti 9 |
|---|---|
| Ürün ya da bileşen tipi | AK kontağı |
| Ürün grubu | IOF |
| sinyal kontakları düzenleme | 1 K/A |
| [In] nominal akım | 6 A: 240 V AC - 50/60 Hz3 A: 415 V AC - 50/60 Hz2 A: 48 V DC1,5 A: 60 V DC1 A: 130 V DC6 A: 24 V DC |
| 9 mm vida adımı | 1 |
| seri uyumluluğu | Acti9 iSW-NAActi9 iC60Acti9 iC65Acti9 iC60 RCBOActi9 iIDActi 9 ARAActi 9 RCAActi 9 iDPN (China version)Acti9 iDPN VigiActi9 iSWActi 9 iC40 |
| [Ui] nominal yalıtım voltajı | 500 V |
| [Uimp] nominal darbe dayanım voltajı | 4 kV |
| Montaj tipi | Takılabilir |
| montaj desteği | DIN rayı |
| yükseklik | 86 mm |
| Genişlik | 9 mm |
| derinlik | 73 mm |
| Ürün ağırlığı | 32 g |
| renk | Beyaz |
| bağlantılar - terminaller | Vida kelepçesi terminali (alt) 1 kablo(lar) 1…4 mm² - sertVida kelepçesi terminali (alt) 1 kablo(lar) 0,5…2,5 mm² - esnekVida kelepçesi terminali (alt) 2 kablo(lar) 2,5 mm² - sertVida kelepçesi terminali (alt) 2 kablo(lar) 1,5 mm² - halkalı ve esnek |
| tel sıyırma uzunluğu | 10 mm |
| sıkma torku | 1 N.m |
| Standartlar | EN/IEC 60947-5-1 |
| IP koruma derecesi | IP20 'e uygunEN/IEC 60947-5-1 |
| kirletme derecesi | 3 'e uygunEN/IEC 60947-5-1 |
| tropik iklim | 2 'e uygunEN/IEC 60947-5-1 |
| çalışma için ortam hava sıcaklığı | -35…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 41,2 g |
| Paket 1 Yükseklik | 7,58 cm |
| Paket 1 genişliği | 9,27 cm |
| Paket 1 Uzunluk | 1,64 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 12 |
| Paket 2 Ağırlığı | 563,4 g |
| Paket 2 Yükseklik | 10,06 cm |
| Paket 2 genişliği | 23,49 cm |
| Paket 2 Uzunluk | 8,4 cm |
| Birim paket türü 3 | CAR |
| Paketteki birim sayısı 3 | 120 |
| Paket 3 Ağırlığı |
