Teknik Özellikler

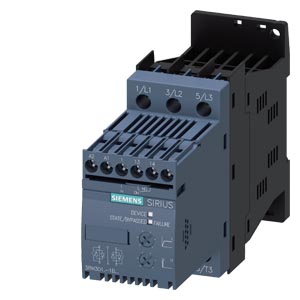

| Ürün numarası | 3RW3016-1BB04 |
|---|---|
| Genel teknik veriler | Genel teknik veriler |
| ürün marka adı | SIRIUS |
| ürün tanımı | Yumuşak yolverici |
| ● entegre köprüleme temas sistemi | Evet |
| ● tristörler | Evet |
| ● cihazın öz koruması | Hayir |
| ● motor aşırı yük koruması | Hayir |
| ● termistör motor koruması değerlendirmesi | Hayir |
| ● harici sıfırlama | Hayir |
| ● ayarlanabilir akım sınırlayıcı | Hayir |
| ● kök 3 anahtarlama | Hayir |
| ürün bileşeni motor freni çıkışı | Hayir |
| izolasyon gerilimi anma değeri | 600 V |
| kirlilik derecesi | 3, IEC 60947-4-2 uyarınca |
| ters gerilimi tristör maksimum | 1 200 V |
| referans işareti EN 61346-2 uyarınca | Q |
| referans işareti DIN 40719 uyarınca genişletilmiş IEC 204-2 uyarınca IEC 750 uyarınca | G |
| Güç elektroniği | Güç elektroniği |
| ● 40 °C'de anma değeri | 9 A |
| ● 50 °C'de anma değeri | 8 A |
| ● 60 °C'de anma değeri | 7 A |
| — standart anahtarlamada 40 °C'de anma değeri | 2,2 kW | 4 kW |
| mekanik güç çıkışı [hp] 3 fazlı trifaz motor için 200/208 V'ta standart anahtarlamada 50 °C'de anma değeri | 2 hp |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| bağıl negatif tolerans işletim frekansı | -10 % |
| bağıl pozitif tolerans işletim frekansı | 10 % |
| işletim gerilimi standart anahtarlamada anma değeri | 200 ... 480 V |
| bağıl negatif tolerans işletim gerilimi standart anahtarlamada | -15 % |
| bağıl pozitif tolerans işletim gerilimi standart anahtarlamada | 10 % |
| minimum yük [%] | 10 % |
| sürekli işletim akımı [% 40 °C'de | 115 % |
| güç kaybı [W] işletim akımında 40 °C'de işletim sırasında tipik | 1 W |
| Kontrol devresi/ Kumanda | Kontrol devresi/ Kumanda |
| gerilim türü kontrol besleme gerilimi | AC/DC |
| kontrol besleme gerilimi frekansı 1 anma değeri | 50 Hz |
| kontrol besleme gerilimi frekansı 2 anma değeri | 60 Hz |
| bağıl negatif tolerans kontrol besleme gerilimi frekansı | -10 % |
| bağıl pozitif tolerans kontrol besleme gerilimi frekansı | 10 % |
| ● 50 Hz'de anma değeri | 24 V |
| ● 60 Hz'de anma değeri | 24 V |
| bağıl negatif tolerans kontrol besleme gerilimi AC'de 50 Hz'de | -15 % |
| bağıl pozitif tolerans kontrol besleme gerilimi AC'de 50 Hz'de | 10 % |
| bağıl negatif tolerans kontrol besleme gerilimi AC'de 60 Hz'de | -15 % |
| bağıl pozitif tolerans kontrol besleme gerilimi AC'de 60 Hz'de | 10 % |
| kontrol besleme gerilimi 1 DC'de anma değeri | 24 V |
| bağıl negatif tolerans kontrol besleme gerilimi DC'de | -20 % |
| bağıl pozitif tolerans kontrol besleme gerilimi DC'de | 20 % |
| gösterge modeli hata sinyali için | kırmızı |
| Mekanik veriler | Mekanik veriler |
| motor kumanda cihazı ebadı | S00 |
| genişlik | 45 mm |
| yükseklik | 95 mm |
| derinlik | 150 mm |
| sabitleme türü | vidalı ve sustalı sabitleme |
| montaj konumu | dikey montaj düzleminde +/-10° döndürülebilir, dikey montaj düzleminde +/- 10° öne ve arkaya eğilebilir |
| ● yukarı | 60 mm |
| ● yanlarda | 15 mm |
| ● aşağı doğru | 40 mm |
| hat uzunluğu maksimum | 300 m |
| kutup sayısı ana devre için | 3 |
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
| ● ana devre için | vida bağlantısı |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| açıcı sayısı yardımcı kontaklar için | 0 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| CO kontak sayısı yardımcı kontaklar için | 0 |
| ● tek telli | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | 2x (0,25 ... 2,5 mm²) |
| ● ince telli kablo uç işlemeli | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | 2x (0,25 ... 1,5 mm²) |
| ● ön bağlama noktasının kullanımında | 2x (16 ... 10) |
| ● yardımcı kontaklar için | 2x (20 ... 14) |
| ● yardımcı kontaklar için ince telli kablo uç işlemeli | 2x (20 ... 16) |
| Ortam koşulları | Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte | 5 000 m |
| ● taşıma sırasında IEC 60721 uyarınca | 2K2, 2C1, 2S1, 2M2 (maks. düşme yüksekliği 0,3 m) |
| ● depolama sırasında IEC 60721 uyarınca | 1K6 (yoğuşma yalnızca ara sıra), 1C2 (tuz sisi yok), 1S2 (cihaz içerisine kum girmemelidir), 1M4 |
| ● işletim sırasında IEC 60721 uyarınca | 3K6 (buz oluşumu yok, yoğuşma yok), 3C3 (tuz sisi yok), 3S2 (cihaz içerisine kum ulaşmamalıdır), 3M6 |
| ● işletim sırasında | -25 ... +60 °C |
| ● depolama sırasında | -40 ... +80 °C |
| Derating ısısı | 40 °C |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Nominal UL/CSA verileri | Nominal UL/CSA verileri |
| — standart anahtarlamada 50 °C'de anma değeri | 2 hp | 5 hp |
| kontak yük kapasitesi yardımcı kontaklar UL uyarınca | B300 / R300 |
| İzinler Sertifikalar | İzinler Sertifikalar |
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında | 11.1 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / dağıtım sırasında | 0.109 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında | 54.3 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca | -1.64 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam | 63.9 kg |
| Environment | Environment |
| EPD Typ II/III (with life cylce assessment) | Evet |
| Environmental Confirmations | Evet |
| General Product Approval | General Product Approval |
| CCC | Evet |
| UK Declaration of Conformity | Evet |
| EU declaration of conformity | Evet |
| UL | Evet |
| EAC | Evet |
| EMV | EMV |
| RCM | Evet |
| KC | Evet |
| Test Certificates | Test Certificates |
| Type Test Certificates/Test Report | Evet |
| other | other |
| Chinese Quality Checkmark | Evet |
| Confirmation | Evet |
| Miscellaneous | Evet |
| Simulation Tool for Soft Starters (STS) https://support.industry.siemens.com/cs/ww/en/view/101494917 | Simulation Tool for Soft Starters (STS) https://support.industry.siemens.com/cs/ww/en/view/101494917 |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RW3016-1BB04 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RW3016-1BB04 |
| Son değişiklik: | 1.04.2025 |
