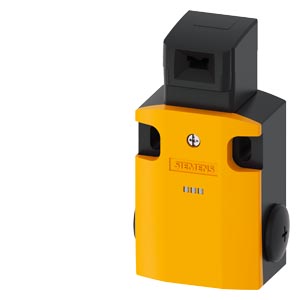

| Ürün numarası | 3SE5122-1QV10 |
|---|
| ürün marka adı | SIRIUS |
|---|
| ürün tanımı | Mekanik emniyet şalterleri |
|---|
| ürün tipi tanımı | 3SE5 |
|---|
| ● opsiyonel çalıştırıcı | 3SE5000-0AV01 standart aktüatör, 3SE5000-0AV02 dikey sabitleme özelliğine sahip aktüatör, 3SE5000-0AV03 çapraz sabitleme özelliğine sahip aktüatör, 3SE5000-0AV04 sol tarafta bulunan yarıçap aktüatörü, 3SE5000-0AV05 üniversal aktüatör, 3SE5000-0AV06 sağ tarafta bulunan yarıçap aktüatörü, 3SE5000-0AV07 Heavy Duty aktüatör, 3SE5000-0AW11 plastik aktüatör, 3SE5000-0AW21 paslanmaz çelik aktüatör |
|---|
| kullanma uygunluğu emniyet anahtarı | Evet |
|---|
| Genel teknik veriler | Genel teknik veriler |
|---|
| ürün fonksiyonu zorla açma | Evet |
|---|
| izolasyon gerilimi anma değeri | 400 V |
|---|
| kirlilik derecesi | sιnιf 3 |
|---|
| şok gerilim mukavemeti anma değeri | 0,8 kV |
|---|
| IP koruma türü | IP66/IP67 |
|---|
| ● IEC 60068-2-27 uyarınca | 30g / 11 ms |
|---|
| titreşime dayanıklılık IEC 60068-2-6 uyarınca | 0,35 mm / 5 g |
|---|
| mekanik kullanım süresi (işletim çevrimleri) tipik | 1 000 000 |
|---|
| termik akım | 10 A |
|---|
| malzeme muhafaza anahtar başı | metal |
|---|
| referans işareti IEC 81346-2:2009 uyarınca | B |
|---|
| daimi akım C karakteristik minyatür devre kesicinin | 1 A; 400 A'dan küçük bir kısa devre akımı için |
|---|
| daimi akım DIAZED hareketli sigorta fişi | 10 A; 400 A'dan küçük bir kısa devre akımı için |
|---|
| daimi akım DIAZED sigorta fişi gG | 6 A; 400 A'dan küçük bir kısa devre akımı için |
|---|
| etki prensibi | mekanik |
|---|
| tekrarlama hassasiyeti | 0,05 mm |
|---|
| RoHS yönetmeliği (tarih) | 07/01/2006 |
|---|
| SVHC substance name | Imidazolidine-2-thione (2-imidazoline-2-thiol) - 96-45-7 |
|---|
| MB başına net ağırlık | 0,544 kg |
|---|
| minimum çalıştırma kuvveti çalıştırma yönünde | 20 N |
|---|
| sensör uzunluğu | 110 mm |
|---|
| sensör genişliği | 56 mm |
|---|
| Ortam koşulları | Ortam koşulları |
|---|
| ● işletim sırasında | -25 ... +60 °C |
|---|
| ● depolama sırasında | -40 ... +90 °C |
|---|
| toza karşı patlama koruması kategorisi | yok |
|---|
| Ana akım devresi | Ana akım devresi |
|---|
| anahtar kontak modeli | mekanik |
|---|
| açıcı sayısı yardımcı kontaklar için | 2 |
|---|
| kapayıcı sayısı yardımcı kontaklar için | 1 |
|---|
| ● 24 V'ta anma değeri | 3 A |
|---|
| Mahfaza | Mahfaza |
|---|
| muhafaza modeli | küboid, geniş |
|---|
| malzeme muhafaza | metal |
|---|
| kaplama muhafaza | katodik daldırmalı boyama |
|---|
| muhafaza modeli norm uyarınca | Hayir |
|---|
| Tahrik başlιğı | Tahrik başlιğı |
|---|
| çalıştırma elemanı modeli | yok |
|---|
| anahtarlama fonksiyonu modeli | zorunlu açıcı |
|---|
| şalt prensibi | eşgüdümlü devre elemanları |
|---|
| anahtarlama kontak sayısı emniyetli | 2 |
|---|
| kablo girişi modeli | 3x (M20 x 1,5) |
|---|
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
|---|
| montaj konumu | isteğe göre |
|---|
| sabitleme türü | vidalı sabitleme |
|---|
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
|---|
| elektrik bağlantısı modeli | vida tipi klemens |
|---|
| ● tek telli | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
|---|
| ● ince telli kablo uç işlemeli | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
|---|
| ● AWG hatlarında tek telli | 1x (20 ... 16), 2x (20 ... 18) |
|---|
| ● AWG hatlarında çok telli | 1x (20 ... 16), 2x (20 ... 18) |
|---|
| Besleme gerilimi | Besleme gerilimi |
|---|
| gerilim türü besleme gerilimi opsiyonal LED göstergesi | DC |
|---|
| ● | 24 V |
|---|
| arayüz modeli emniyetli iletişim için | yok |
|---|
| İletişim/ Protokol | İletişim/ Protokol |
|---|
| arayüz modeli | yok |
|---|
| Emniyet | Emniyet |
|---|
| ürün fonksiyonu güvenlik fonksiyonu için uygundur | Evet |
|---|
| kullanım süresi maksimum | 20 a |
|---|
| test aşınmaya göre kullanım süresi gerekli | Evet |
|---|
| ● düşük zorlanma oranında SN 31920 uyarınca | 20 % |
|---|
| ● yüksek zorlanma oranında SN 31920 uyarınca | 20 % |
|---|
| B10 değeri yüksek zorlanma oranında SN 31920 uyarınca | 1 000 000 |
|---|
| devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca | 100 FIT |
|---|
| ISO 13849 | ISO 13849 |
|---|
| cihaz tipi ISO 13849-1 uyarınca | 3 |
|---|
| İzinler Sertifikalar | İzinler Sertifikalar |
|---|
| General Product Approval | General Product Approval |
|---|
| CCC | Evet |
|---|
| UK Declaration of Conformity | Evet |
|---|
| EU declaration of conformity | Evet |
|---|
| cULus | Evet |
|---|
| EAC | Evet |
|---|
| Functional Saftey | Functional Saftey |
|---|
| Type Examination Certificate | Evet |
|---|
| other | other |
|---|
| Chinese Quality Checkmark | Evet |
|---|
| Confirmation | Evet |
|---|
| Environment | Environment |
|---|
| EPD Typ II/III (with life cylce assessment) | Evet |
|---|
| Environmental Confirmations | Evet |
|---|
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
|---|
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
|---|
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
|---|
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3SE5122-1QV10 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3SE5122-1QV10 |
|---|
| Son değişiklik: | 7.12.2025 |
|---|
