Teknik Özellikler

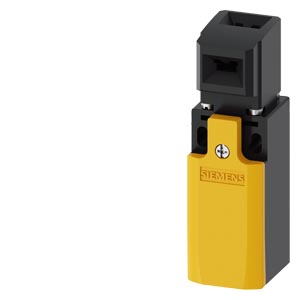

| Ürün numarası | 3SE5212-0RV40 |
|---|---|
| ürün marka adı | SIRIUS |
| ürün tanımı | Mekanik emniyet şalterleri |
| ürün tipi tanımı | 3SE5 |
| kullanma uygunluğu emniyet anahtarı | Evet |
| Genel teknik veriler | Genel teknik veriler |
| ürün fonksiyonu zorla açma | Evet |
| izolasyon gerilimi anma değeri | 400 V |
| kirlilik derecesi | sιnιf 3 |
| şok gerilim mukavemeti anma değeri | 6 kV |
| IP koruma türü | IP66/IP67 |
| ● IEC 60068-2-27 uyarınca | 30g / 11 ms |
| ● IEC 60068-2-6 uyarınca | 0,35 mm / 5 g |
| mekanik kullanım süresi (işletim çevrimleri) tipik | 1 000 000 |
| elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik | 100 000 |
| termik akım | 10 A |
| malzeme muhafaza anahtar başı | plastik |
| referans işareti IEC 81346-2:2009 uyarınca | B |
| daimi akım C karakteristik minyatür devre kesicinin | 1 A; 400 A'dan küçük bir kısa devre akımı için |
| daimi akım DIAZED hareketli sigorta fişi | 10 A; 400 A'dan küçük bir kısa devre akımı için |
| daimi akım DIAZED sigorta fişi gG | 6 A; 400 A'dan küçük bir kısa devre akımı için |
| etki prensibi | mekanik |
| tekrarlama hassasiyeti | 0,05 mm |
| RoHS yönetmeliği (tarih) | 07/01/2006 |
| SVHC substance name | Imidazolidine-2-thione (2-imidazoline-2-thiol) - 96-45-7 |
| MB başına net ağırlık | 0,227 kg |
| minimum çalıştırma kuvveti çalıştırma yönünde | 20 N |
| sensör uzunluğu | 104 mm |
| sensör genişliği | 31 mm |
| Ortam koşulları | Ortam koşulları |
| ● işletim sırasında | -25 ... +85 °C |
| ● depolama sırasında | -40 ... +90 °C |
| toza karşı patlama koruması kategorisi | yok |
| Ana akım devresi | Ana akım devresi |
| anahtar kontak modeli | mekanik |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| açıcı sayısı yardımcı kontaklar için | 1 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| ● 24 V'ta anma değeri | 6 A | 3 A |
| ● 120 V'ta anma değeri | 6 A |
| ● 240 V'ta anma değeri | 4 A |
| ● 400 V'ta anma değeri | 4 A | 0,12 A |
| ● 125 V'ta anma değeri | 0,55 A |
| ● 250 V'ta anma değeri | 0,27 A |
| Mahfaza | Mahfaza |
| muhafaza modeli | küboid, dar |
| malzeme muhafaza | metal |
| kaplama muhafaza | katodik daldırmalı boyama |
| muhafaza modeli norm uyarınca | Evet |
| Tahrik başlιğı | Tahrik başlιğı |
| çalıştırma elemanı modeli | yok |
| anahtar başı norm tanımlaması | EN 50047 |
| anahtarlama fonksiyonu modeli | zorunlu açıcı |
| şalt prensibi | eşgüdümlü devre elemanları |
| anahtarlama kontak sayısı emniyetli | 1 |
| kablo girişi modeli | 1x (M20 x 1,5) |
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
| montaj konumu | isteğe göre |
| sabitleme türü | vidalı sabitleme |
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli | vida tipi klemens |
| ● tek telli | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| ● ince telli kablo uç işlemeli | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| ● AWG hatlarında tek telli | 1x (20 ... 16), 2x (20 ... 18) |
| ● AWG hatlarında çok telli | 1x (20 ... 16), 2x (20 ... 18) |
| arayüz modeli emniyetli iletişim için | yok |
| İletişim/ Protokol | İletişim/ Protokol |
| arayüz modeli | yok |
| Emniyet | Emniyet |
| ürün fonksiyonu güvenlik fonksiyonu için uygundur | Evet |
| kullanım süresi maksimum | 20 a |
| test aşınmaya göre kullanım süresi gerekli | Evet |
| ● düşük zorlanma oranında SN 31920 uyarınca | 20 % |
| ● yüksek zorlanma oranında SN 31920 uyarınca | 20 % |
| B10 değeri yüksek zorlanma oranında SN 31920 uyarınca | 1 000 000 |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca | 100 FIT |
| ISO 13849 | ISO 13849 |
| cihaz tipi ISO 13849-1 uyarınca | 3 |
| İzinler Sertifikalar | İzinler Sertifikalar |
| General Product Approval | General Product Approval |
| CCC | Evet |
| UK Declaration of Conformity | Evet |
| EU declaration of conformity | Evet |
| cULus | Evet |
| EAC | Evet |
| Test Certificates | Test Certificates |
| Type Test Certificates/Test Report | Evet |
| other | other |
| Chinese Quality Checkmark | Evet |
| Confirmation | Evet |
| Environment | Environment |
| EPD Typ II/III (with life cylce assessment) | Evet |
| Environmental Confirmations | Evet |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3SE5212-0RV40 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3SE5212-0RV40 |
| Son değişiklik: | 7.12.2025 |
