Teknik Özellikler

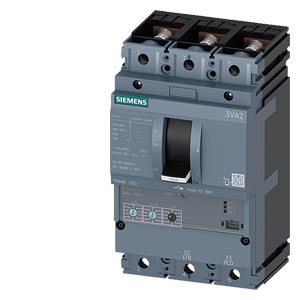

| Ürün numarası | 3VA2225-5HL32-0AA0 |
|---|---|
| Versiyon | Versiyon |
| ürün marka adı | SENTRON |
| ürün tanımı | Kompakt devre kesici |
| ürün modeli | Tesis koruması |
| aşιrι akım tetikelyici modeli | ETU320 |
| aşιrι akım devindiricisinin koruma fonksiyonu | LI |
| kutup sayısı | 3 |
| Genel teknik veriler | Genel teknik veriler |
| izolasyon gerilimi / anma değeri | 800 V |
| işletim gerilimi / AC'de / anma değeri | 690 V |
| güç kaybı [W] / maksimum | 48 W |
| güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına | 16 W |
| mekanik kullanım süresi (işletim çevrimleri) / tipik | 25 000 |
| elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta | 12 000 |
| elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta | 8 400 |
| ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması | Hayir |
| toprak hattı denetimi modeli | Yok |
| ● iletişim fonksiyonu | Hayir |
| ● diğer ölçüm fonksiyonları | Hayir |
| MB başına net ağırlık | 2,177 kg |
| Elektrik | Elektrik |
| ● 40 °C'de | 250 A |
| ● 45 °C'de | 250 A |
| ● 50 °C'de | 250 A |
| ● 55 ℃'de | 241 A |
| ● 60 °C'de | 232 A |
| ● 65 °C'de | 222 A |
| ● 70 °C'de | 213 A |
| Anahtarlama kapasitesi IEC 60947 | Anahtarlama kapasitesi IEC 60947 |
| devre kesicinin anahtarlama kapasitesi sınıfı | M |
| ● 240 V'ta | 85 kA | 187 kA |
| ● 415 V'ta | 55 kA | 121 kA |
| ● 440 V'ta | 55 kA | 121 kA |
| ● 500 V'ta | 36 kA | 75,6 kA |
| ● 690 V'ta | 3 kA | 4,5 kA |
| Ayarlanabilir parametreler | Ayarlanabilir parametreler |
| ürün özelliği / L tetiklemede / açılabilir/kapatılabilir | Hayir |
| ● minimum | 100 A | 0,5 s | 375 A | 0 A |
| ● maksimum | 250 A | 15 s | 2 500 A | 0 A |
| ürün fonksiyonu / topraklama koruması | Hayir |
| Mekanik Tasarım | Mekanik Tasarım |
| ● alçak gerilim tetikleyicisi | Hayir |
| ● gerilim tetikleyicisi | Hayir |
| ● alarm anahtarı | Hayir |
| yükseklik [inç] | 7,13 in |
| yükseklik | 181 mm |
| genişlik [inç] | 4,13 in |
| genişlik | 105 mm |
| derinlik [inç] | 3,39 in |
| derinlik | 86 mm |
| Bağlantılar | Bağlantılar |
| elektrik bağlantısı düzeni / ana devre için | önden bağlantılı |
| elektrik bağlantısı modeli / ana devre için | çift taraflı vidalı yassı bağlantı |
| bağlanabilir iletken kesiti türü / düz ray bağlantısı için / minimum | 13 x 1 mm |
| bağlanabilir iletken kesiti türü / düz ray bağlantısı için / maksimum | 25 x 8 mm |
| yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) | gümüş |
| yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) | çinko |
| Yardımcı devre | Yardımcı devre |
| CO kontak sayısı / yardımcı kontaklar için | 0 |
| Aksesuarlar | Aksesuarlar |
| ürün ilavesi / opsiyonel / motor tahriki | Evet |
| Çevresel koşullar | Çevresel koşullar |
| IP koruma türü / ön tarafta | IP40 |
| ● işletim sırasında / minimum | -25 °C |
| ● işletim sırasında / maksimum | 70 °C |
| ● depolama sırasında / minimum | -40 °C |
| ● depolama sırasında / maksimum | 80 °C |
| Environmental footprint | Environmental footprint |
| çevresel ürün açıklaması(EPD) | Evet |
| küresel ısınma potansiyeli [CO2 eq] / toplam | 251 kg |
| küresel ısınma potansiyeli [CO2 eq] / üretim esnasında | 20,4 kg |
| küresel ısınma potansiyeli [CO2 eq] / işletim sırasında | 235 kg |
| küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca | -3,75 kg |
| referans işareti / IEC 81346-2:2009 uyarınca | Q |
| İzinler / Sertifikalar | İzinler / Sertifikalar |
| General Product Approval | General Product Approval |
| CCC | Evet |
| EU declaration of conformity | Evet |
| UK Declaration of Conformity | Evet |
| Confirmation | Evet |
| VDE | Evet |
| Miscellaneous | Evet |
| EAC | Evet |
| EEQCO Scheme-X | Evet |
| EMV | EMV |
| RCM | Evet |
| Test Certificates | Test Certificates |
| Special Test Certificate | Evet |
| Type Test Certificates/Test Report | Evet |
| Maritime application | Maritime application |
| ABS (American Bureau of Shipping) | Evet |
| BV (Bureau Veritas) | Evet |
| DNV (Det Norske Veritas) | Evet |
| LR (Lloyds Register) | Evet |
| RMRS (Russian Maritime Register) | Evet |
| CCS (China Classification Society) | Evet |
| other | other |
| Chinese Quality Checkmark | Evet |
| Dangerous goods | Dangerous goods |
| Transport Information | Evet |
| Environment | Environment |
| EPD Typ II/III (with life cylce assessment) | Evet |
| EPD Typ II | Evet |
| Environmental Confirmations | Evet |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Catalogs, Brochures,…) https://www.siemens.com/lowvoltage/catalogs | Information- and Downloadcenter (Catalogs, Brochures,…) https://www.siemens.com/lowvoltage/catalogs |
| CAx-Online-Generator https://www.siemens.com/cax | CAx-Online-Generator https://www.siemens.com/cax |
| Tender specifications https://www.siemens.com/specifications | Tender specifications https://www.siemens.com/specifications |
Karakteristik eğriler https://curves.simaris.siemens.com/curves/| Karakteristik eğriler https://curves.simaris.siemens.com/curves/ | |
| Son değişiklik: | 3.04.2025 |
