Teknik Özellikler
| Ürün serisi | Harmony XB5 |
|---|---|

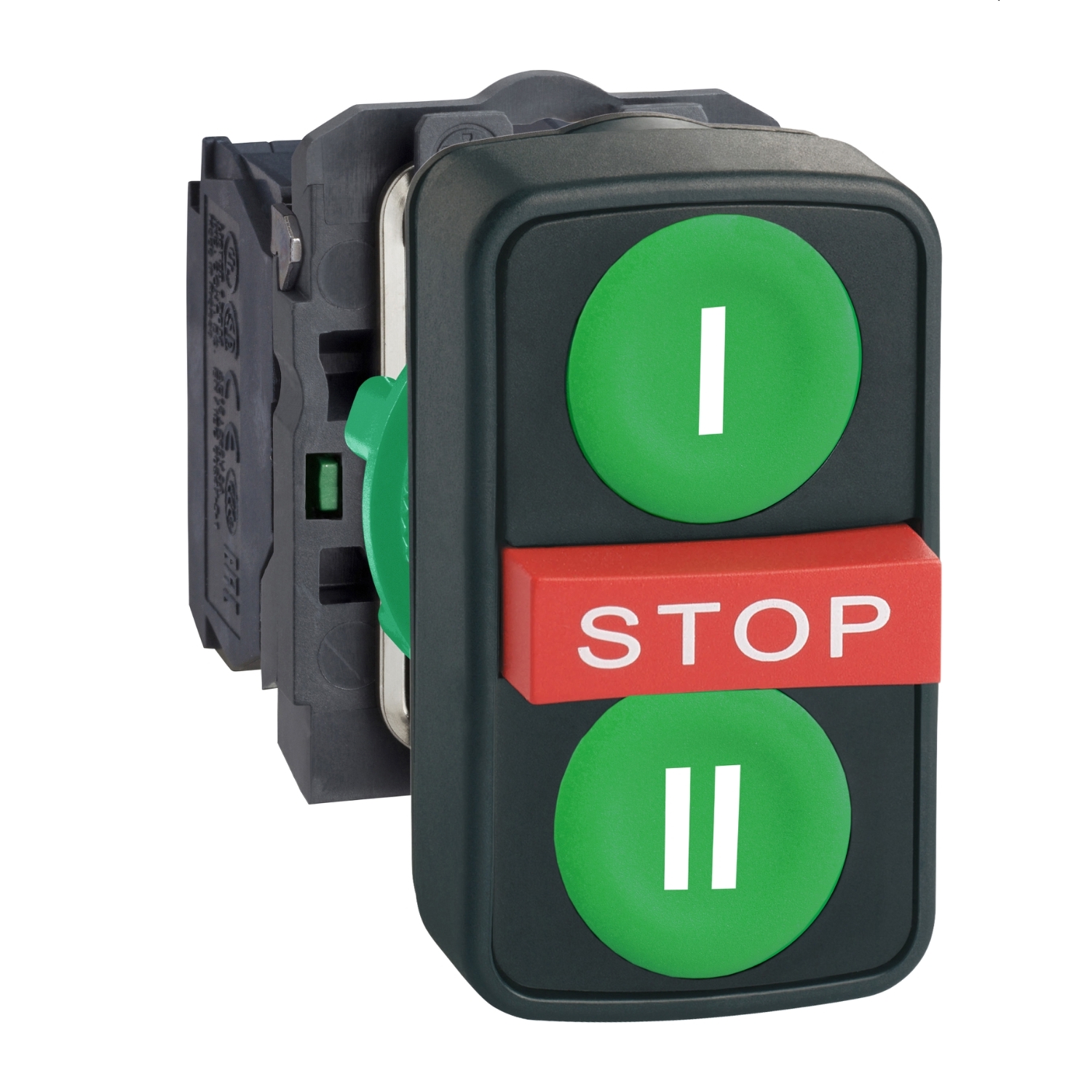

| Ürün Ya da Bileşen Tipi | Üç başlı yaylı buton |
| Ürün Grubu | XB5 |
| şev malzemesi | Koyu gri plastik |
| sabitleme bileziği malzemesi | Plastik |
| başlık tipi | Standard |
| montaj çapı | 22,5 mm |
| sinyalleme birimi başlığı biçimi | Dikdörtgen |
| operatörün tipi | yaylı kurma |
| operatör profili | Kırmızı çıkık, DUR (beyaz) Yeşil sıva altı, II (beyaz) |
| operatörlerin açıklaması | Yeşil ''I'' - yeşil ''II'' - kırmızı ''STOP'' |
| Kontak Tipi ve Düzenleme | 2 NA + 1 NK |
| Kontak İşlemi | Yavaş kesen |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| cihaz sunumu | Açılı |
| CAD genel genişliği | 30 mm |
| CAD genel yüksekliği | 50 mm |
| CAD genel derinliği | 59 mm |
| Ürün Ağırlığı | 0,063 kg |
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| işaretin rengi | Yeşil, kırmızı veya siyah başlıklarda beyaz işaret Beyaz başlıklarda siyah işaret |
| kontak kullanımı | Standart kontaklar |
| pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
| çalışma gücü | 3,5 N NK değişimi elektrik durumu 3,8 N Elektrik durumu değişimi YOK |
| Mekanik dayanıklılık | 1000000 cycles |
| sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| Depolama Ortam Koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II conforming to IEC 61140 |
| IP koruma derecesi | IP67 'e uygunIEC 60529 IP69 'e uygunIEC 60529 IP69K |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| IK koruma derecesi | IK05 conforming to IEC 50102 |
| Standartlar | IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 No 14 IEC 60947-5-1 IEC 60947-1 UL 508 JIS C8201-1 |
| Ürün Sertifikaları | CSA LROS (Lloyds register of shipping) BV UL listeli DNV |
| titreşim direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 3,400 cm |
| Package 1 Width | 5,200 cm |
| Package 1 Length | 8,200 cm |
| Paket ağırlığı (Lbs) | 62,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,405 kg |
| Garanti (ay olarak) | 18 |
