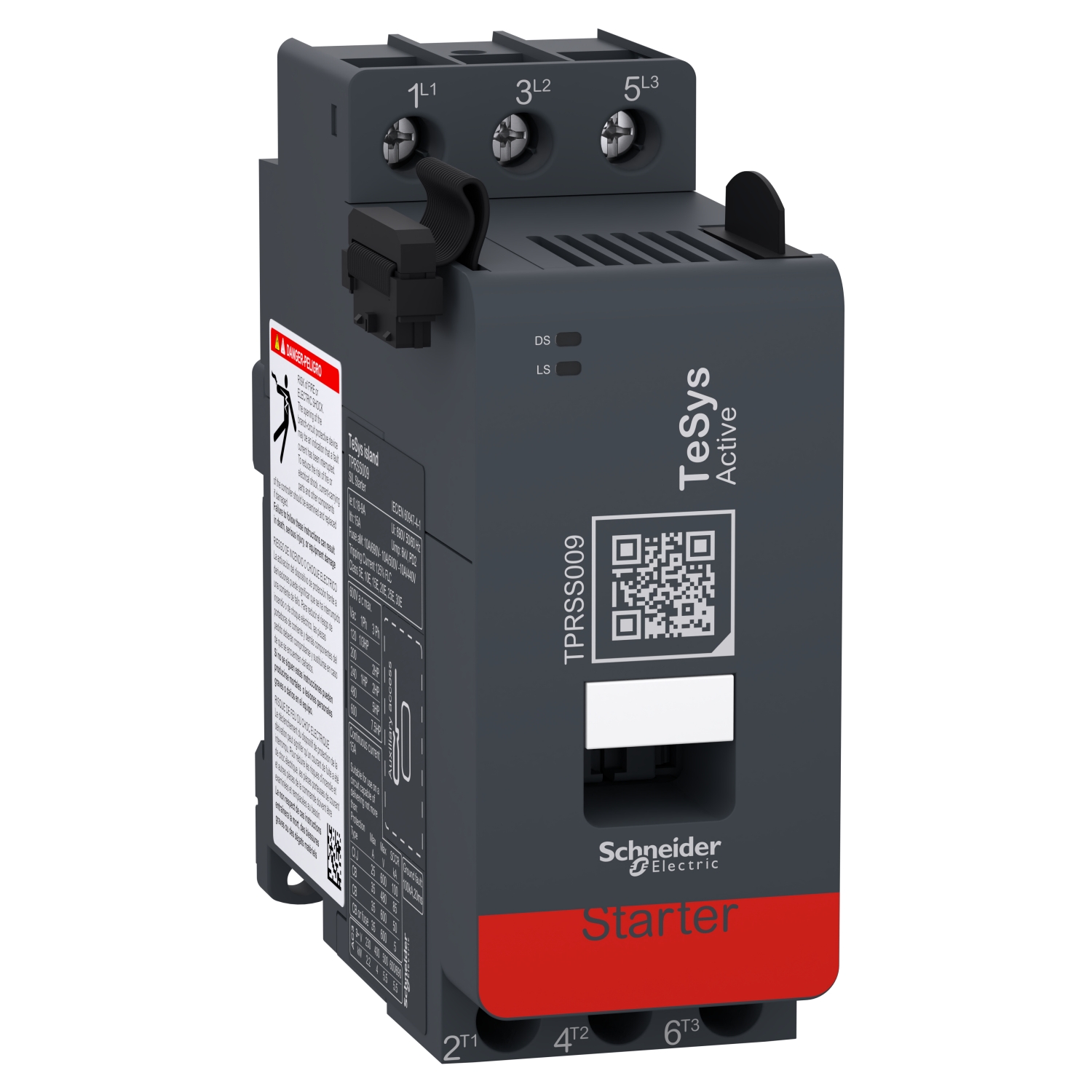

Teknik Özellikler
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys adası |
| Ürün Grubu | TPRSS |
| Ürün Ya da Bileşen Tipi | SIL motor yol verici |
| motor yolverici tipi | Doğrudan hat |
| cihaz sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı doğrudan yolverici Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| kullanılabilir işlev | Yukarı akış voltajı varlığı algılama Elektrik hattı ve yük koruması TPRVM voltaj modülü ile bağlandığında güç ve enerji izleme TPRSM modülü ile bağlandığında güvenli durdurma işlevi mevcuttur |
| ürün uyumluluğu | TPRBC hat birleştirici TPRVM Voltaj arayüzü modülü (VIM) TPRSM SIL arayüzü modülü |
| kutup açıklaması | 3P 3 NA |
| kullanım kategorisi | AC-1 AC-2 AC-3 AC-4 AC-3e |
| motor gücü kW | 2,2 kW at 230 V 50 Hz (AC-3) 4 kW at 380...415 V 50 Hz (AC-3) 4 kW at 440 V 50 Hz (AC-3) 5,5 kW at 500 V 50 Hz (AC-3) 5,5 kW at 690 V 50 Hz (AC-3) |
| motor power HP (UL / CSA) | 0,33 hp at 120 V AC 60 Hz for 1 faz motors 1 hp at 240 V AC 60 Hz for 1 faz motors 2 hp at 208 V AC 60 Hz for 3 faz motors 2 hp at 240 V AC 60 Hz for 3 faz motors 5 hp at 480 V AC 60 Hz for 3 faz motors 7,5 hp at 600 V AC 60 Hz for 3 faz motors |
| [Ue] nominal çalışma voltajı | <= 690 V AC 47...63 Hz |
| [Ie] nominal çalışma akımı | 9 A (at <50 °C) at <= 440 V AC-3 15 A (at <50 °C) at <= 440 V AC-1 |
| [Ith] klasik açık hava termik akımı | 15 A (at 50 °C) |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| aşırı gerilim kategorisi | III |
| termal koruma ayar aralığı | 0,18…9 A |
| asiri yük açma sinifi | Sınıf 5…30 |
| sıfırlama | Remotely or automatically |
| Irms nominal kapama kapasitesi | 250 A at 440 V conforming to IEC 60947 |
| nominal kesme kapasitesi | 250 A at 440 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 210 A 40 °C - 1 sn 105 A 40 °C - 10 s 61 A 40 °C - 1 min 30 A 40 °C - 10 min |
| ortalama empedans | 2,5 mOhm - Ith 15 A 50 Hz |
| kutup başına güç dağılımı | 0,2 W AC-3 - Ith 9 A 0,56 W AC-1 - Ith 15 A |
| kontrol devresi gerilimi | 24 V DC supplied by the bus coupler |
| akım tüketimi | 160 mA contactor sealed 160 mA contactor closing |
| W cinsinden güç dağılımı | 3,5 W Ie'de AC-3 |
| Mekanik dayanıklılık | 30 Mcycles |
| elektrik dayanıklılığı | 2 Mcycles 9 A AC-3 Ue'de 440 V 1,2 Mcycles 15 A AC-1 Ue'de 440 V |
| Maksimum çalışma hızı | 3600 cyc/mn AC-3 |
| çalışma süresi | < 100 ms kapama < 30 ms açma |
| güvenlik fonksiyonu | Safe stop: category 0 conforming to IEC 60204-1 when associated with a TPRSM module Safe stop: category 1 conforming to IEC 60204-1 when associated with a TPRSM module |
| Safety integrity level | SIL 2 conforming to IEC 61508 in single channel system architecture SILCL 2 conforming to IEC 62061 in single channel system architecture PL = d kategori 2 conforming to ISO 13849-1 in single channel system architecture |
| Safety performance level | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| koruma tipi | Termal aşırı yük koruması Motor overheat Aşırı akım Undercurrent Jam Long start Stall Rapid cycle lockout Rapid restart lockout Phase sequence Phase loss Phase reversal Faz dengesizliği Ground current |
| Monitoring type | Time device ON Time device switch ON Number of faults Number of switching cycles Number of device power cycles Ortalama akım Iavg Ortalama voltaj Vavg Max current Imax Max voltage Vmax Active and reactive power with voltage module Active and reactive energy with voltage module True power factor with voltage module |
| yerel sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status) 1 LED (yeşil/kırmızı) for LS (load status) |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
| ürün sertifikaları | EAC UL CSA CCC |
| montaj modu | Yatay ve dikey (35 mm simetrik DIN rayı) |
| bağlantılar - terminaller | Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert Vidalı-kelepçe terminalleri 2 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)esnek ile Vidalı-kelepçe terminalleri 2 kablo(lar) 1…2,5 mm² (AWG 16...AWG 14)esnek ile |
| sıkma torku | 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 |
| Genişlik | 45 mm |
| Yükseklik | 116 mm |
| Derinlik | 115 mm |
| Ürün Ağırlığı | 0,656 kg |
| depolama için ortam hava sıcaklığı | -25…70 °C |
| çalışma için ortam hava sıcaklığı | -10…50 °C değer kaybı olmadan 50…60 °C akım değer kaybı ile |
| bağıl nem | 5…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| koruyucu bakım | TC |
| yangına dayanıklılık | 960 °C 'e uygunUL 94 850 °C 'e uygunIEC 60695-2-1 650 °C 'e uygunIEC 60695-2-12 |
| darbe dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| titreşim direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2 Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3 Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4 Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 Kesinti bağışıklık testi (ortak mod), seviye 4, 4 kV, conforming to EN/IEC 61000-4-5 Conducted RF disturbance immunity test, 20 V, conforming to EN/IEC 61000-4-6 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 12,500 cm |
| Package 1 Length | 13,000 cm |
| Paket ağırlığı (Lbs) | 712,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 14 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 10,252 kg |
| Garanti (ay olarak) | 18 |
