Teknik Özellikler
| Seri | TeSys |
|---|---|

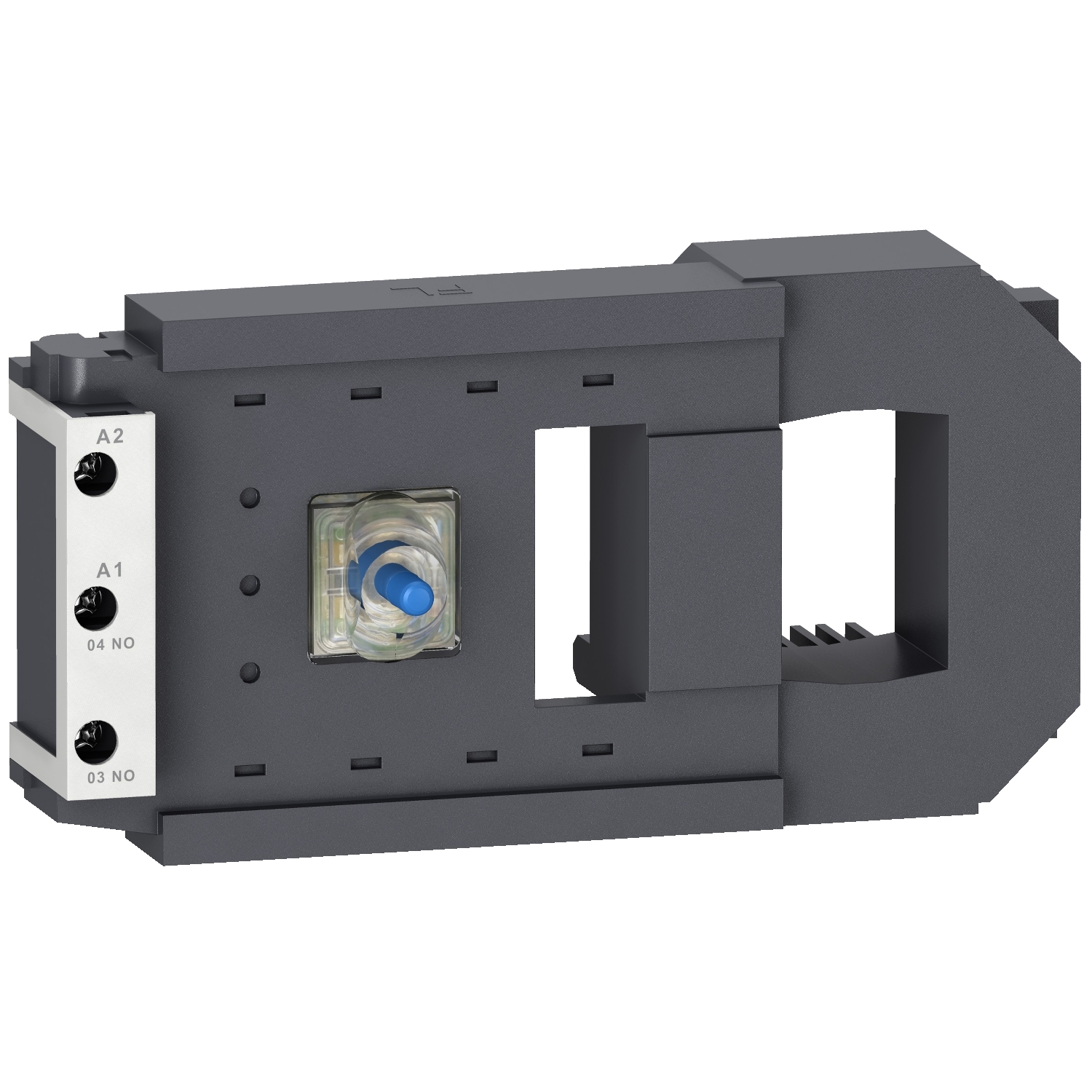

| Ürün Ya da Bileşen Tipi | Kontaktör bobini |
| Ürün Grubu | LX1FL |
| Seri Uyumluluğu | TeSys TeSys F LC1F kontaktör |
| ürün uyumluluğu | LC1F630 LC1F1250 |
| kontrol devresi tipi | AC -de 40...400 Hz |
| kontrol devresi gerilimi | 220...240 V AC 40...400 Hz |
| kapalı devre endüktansı | 3,35 H |
| ortalama direnç | 25,5 Ohm kalkış -de 20 °C 730 Ohm bekleme -de 20 °C |
| çalışma süresi | 100...200 msn açma 40...80 msn kapama |
| mekanik dayanıklılık | 5 Mcycles |
| Maksimum çıkış frekansı | 1200 cyc/h -de <55 °C |
| bobin teknolojisi | Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,25...0,5 Uc 40...400 Hz 55 °C) |
| VA cinsinden kalkış gücü | 1650 VA 40...400 Hz cos phi 0,9 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 22 VA 40...400 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı | 20 W -de 40...400 Hz |
| Nominal Çalışma Ortam Sıcaklığı | -5…55 °C |
| Ürün Ağırlığı | 1,5 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 10,000 cm |
| Package 1 Width | 11,500 cm |
| Package 1 Length | 23,000 cm |
| Paket ağırlığı (Lbs) | 1,410 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,170 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 48 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 83,036 kg |
| Garanti (ay olarak) | 18 |
