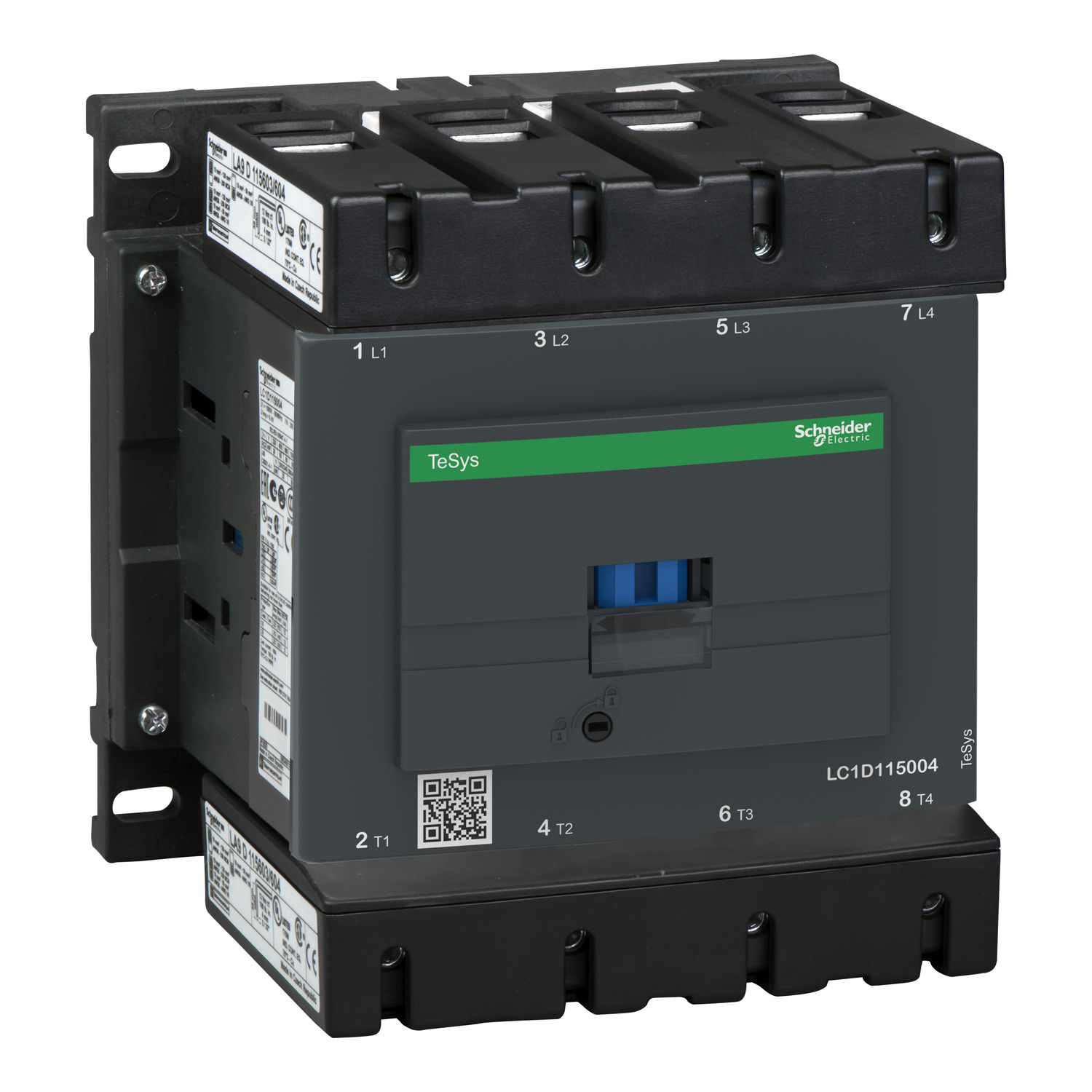

Teknik Özellikler
| Seri | TeSys |
|---|---|
| Ürün serisi | TeSys Deca |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| kontaktör uygulaması | Direnç yükü |
| kullanım kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Kutup Tanımı | 4P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 460 V DC |
| [Ie] nominal çalışma akımı | 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] kontrol devresi gerilimi | 110 V AC 50/60 Hz |
| uyumluluk kodu | LC1D |
| kutup kontak düzenleme | 4 NA |
| koruyucu kapak | Ile |
| [Ith] klasik açık hava termik akımı | 200 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 1260 A at 440 V for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 1100 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 250 A 40 °C - 10 min for güç devresi 550 A 40 °C - 1 min for güç devresi 950 A 40 °C - 10 s for güç devresi 1100 A 40 °C - 1 sn for güç devresi |
| ilgili sigorta değeri | 250 A gG at <= 690 V coordination tip 1 for güç devresi 200 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans | 0,6 mOhm - Ith 200 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 24 W AC-1 |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 8 Mcycles |
| elektrik dayanıklılığı | 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V |
| kontrol devresi tipi | AC -de 50/60 Hz |
| bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| kontrol devresi gerilim limitleri | 0,3...0,5 Uc (-40…70 °C):düşme AC 50/60 Hz 0,8...1,15 Uc (-40…55 °C):çalışma AC 50/60 Hz 1...1.15 Uc (55…70 °C):çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü | 280…350 VA 60 Hz cos phi 0,8 (at 20 °C) 280…350 VA 50 Hz cos phi 0,8 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 2…18 VA 60 Hz cos phi 0,3 (at 20 °C) 2…18 VA 50 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı | 3…8 W at 50/60 Hz |
| çalışma süresi | 6...20 msn açma 20...50 msn kapama |
| Maksimum çalışma hızı | 2400 cyc/h at 60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Montaj Desteği | Plaka Ray |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 |
| Ürün Sertifikaları | UL BV GL CCC LROS (Lloyds register of shipping) DNV CSA GOST RINA UKCA |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 6 Gn) |
| Yükseklik | 158 mm |
| Genişlik | 150 mm |
| Derinlik | 132 mm |
| Ürün Ağırlığı | 2,86 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 16,800 cm |
| Package 1 Width | 21,200 cm |
| Package 1 Length | 18,500 cm |
| Paket ağırlığı (Lbs) | 2,770 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 41,240 kg |
| Garanti (ay olarak) | 18 |
