Teknik Özellikler

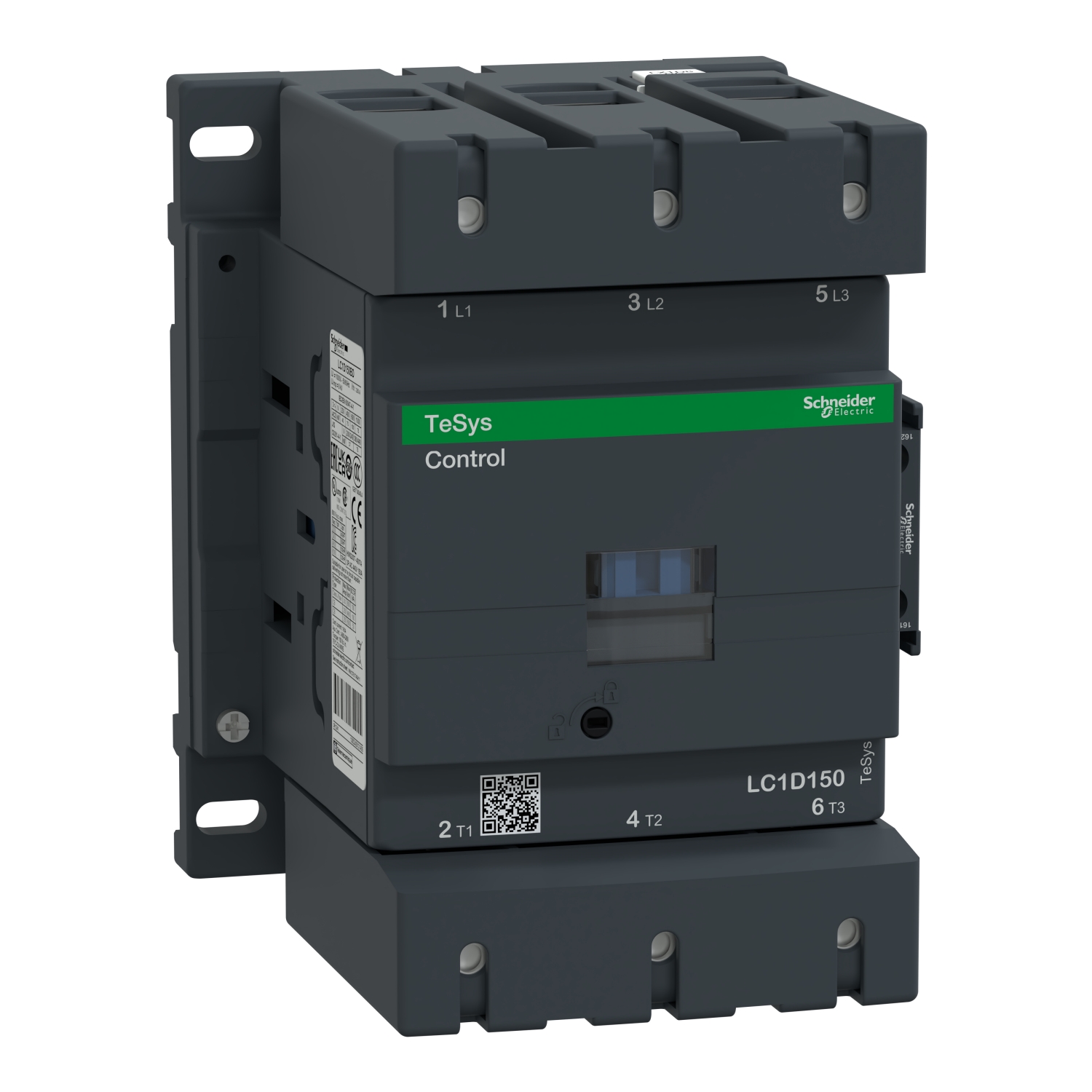

| Seri | TeSys |
|---|---|
| Ürün serisi | TeSys Deca |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| kontaktör uygulaması | Direnç yükü Motor kontrol |
| kullanım kategorisi | AC-3 AC-1 AC-4 AC-3e |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 1000 V AC 25...400 Hz Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı | 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 150 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 150 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| [Uc] kontrol devresi gerilimi | 48 V DC |
| motor gücü kW | 40 kW at 220...230 V AC 50/60 Hz (AC-3) 75 kW at 380...400 V AC 50/60 Hz (AC-3) 80 kW at 415...440 V AC 50/60 Hz (AC-3) 90 kW at 500 V AC 50/60 Hz (AC-3) 100 kW at 660...690 V AC 50/60 Hz (AC-3) 75 kW at 1000 V AC 50/60 Hz (AC-3) 22 kW at 400 V AC 50/60 Hz (AC-4) 40 kW at 220...230 V AC 50/60 Hz (AC-3e) 75 kW at 380...400 V AC 50/60 Hz (AC-3e) 80 kW at 415...440 V AC 50/60 Hz (AC-3e) 90 kW at 500 V AC 50/60 Hz (AC-3e) 100 kW at 660...690 V AC 50/60 Hz (AC-3e) 75 kW at 1000 V AC 50/60 Hz (AC-3e) |
| motor gücü hp | 40 hp at 200/208 V AC 50/60 Hz for 3 faz motors 50 hp at 230/240 V AC 50/60 Hz for 3 faz motors 100 hp at 460/480 V AC 50/60 Hz for 3 faz motors 125 hp at 575/600 V AC 50/60 Hz for 3 faz motors |
| uyumluluk kodu | LC1D |
| kutup kontak düzenleme | 3 NA |
| koruyucu kapak | Ile |
| [Ith] klasik açık hava termik akımı | 200 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 1660 A at 440 V for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 1400 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 250 A 40 °C - 10 min for güç devresi 580 A 40 °C - 1 min for güç devresi 1200 A 40 °C - 10 s for güç devresi 1400 A 40 °C - 1 sn for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 315 A gG at <= 690 V coordination tip 1 for güç devresi 250 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans | 0,6 mOhm - Ith 200 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 24 W AC-1 13,5 W AC-3 13,5 W AC-3e |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 8 Mcycles |
| elektrik dayanıklılığı | 0,85 Mcycles 150 A AC-3 Ue'de <= 440 V 1 Mcycles 200 A AC-1 Ue'de <= 440 V 0,85 Mcycles 150 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi | DC standart |
| bobin teknolojisi | Entegre bastırma cihazı ile |
| kontrol devresi gerilim limitleri | 0,75...1,2 Uc (-40…55 °C):çalışma DC 0,15...0,4 Uc (-40…70 °C):düşme DC 1...1.2 Uc (55…70 °C):çalışma DC |
| W cinsinden kalkış gücü | 270…365 W 20 °C) |
| W cinsinden tutma güç tüketimi | 2,4…5,1 W -de 20 °C |
| çalışma süresi | 20...35 msn kapama 40...75 msn açma |
| zaman sabiti | 25 ms |
| Maksimum çalışma hızı | 1200 cyc/h at 60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| yardımcı kontak tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Ray Plaka |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Ürün Sertifikaları | UL CCC CSA CE UKCA Denizcilik EAC |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 6 Gn) |
| Yükseklik | 158 mm |
| Genişlik | 120 mm |
| Derinlik | 136 mm |
| Ürün Ağırlığı | 2,5 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 16,800 cm |
| Package 1 Width | 20,800 cm |
| Package 1 Length | 18,500 cm |
| Paket ağırlığı (Lbs) | 2,420 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 15,170 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 24 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 68,680 kg |
| Garanti (ay olarak) | 18 |
