Teknik Özellikler
| Seri | TeSys |
|---|---|

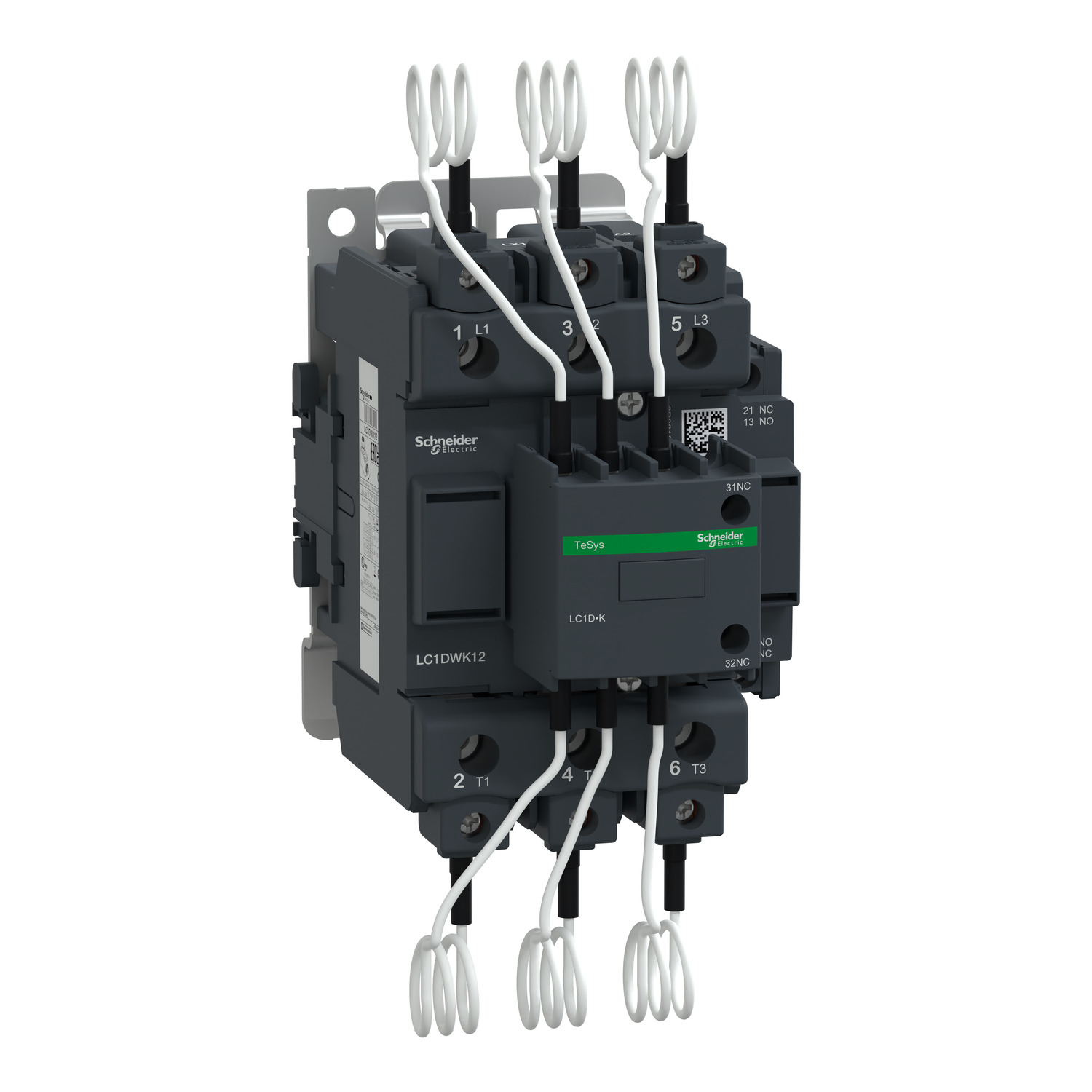

| Ürün Adı | TeSys LC1D.K TeSys Deca |
| Ürün Ya da Bileşen Tipi | Kapasitör görevli kontaktör |
| Ürün Grubu | LC1DWK |
| Cihaz Uygulaması | Kontrol |
| kontaktör uygulaması | Güç faktörü düzeltme |
| kullanım kategorisi | AC-6B |
| Kutup Tanımı | 3P |
| power pole contact composition | 3 NA |
| sistemde cihazın yeri | Hat kesintisi Delta kesintisi içinde |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz |
| reaktif güç değeri | 35 kvar -de 230 V AC 50 Hz -de <60 °C 63 kvar -de 400 V AC 50 Hz -de <60 °C 67 kvar -de 440 V AC 50 Hz -de <60 °C 104 kvar -de 690 V AC 50 Hz -de <60 °C 30 kvar -de 230 V AC 60 Hz -de <60 °C 60 kvar -de 460 V AC 60 Hz -de <60 °C 80 kvar -de 575 V AC 60 Hz -de <60 °C |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 400 V AC 50/60 Hz |
| yardımcı kontak düzenleme | 1 NA + 2 NK anlık |
| elektrik dayanıklılığı | 300000 cycles Ue'de 400 V 200000 cycles Ue'de 690 V |
| Montaj Desteği | DIN rayı Plaka |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
| Ürün Sertifikaları | IECEE CB Şeması UL CSA UKCA |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu |
| sıkma torku | Güç devresi: 9 N.m - üzerinde konnektör Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Maksimum çalışma hızı | 100 cyc/h |
| yardımcı kontak tipi | tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| Nominal Çalışma Ortam Sıcaklığı | -5…60 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| çalışma yüksekliği | 0...3000 m |
| Yükseklik | 180 mm |
| Genişlik | 85 mm |
| Derinlik | 154 mm |
| Ürün Ağırlığı | 1,65 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 21,000 cm |
| Package 1 Width | 11,500 cm |
| Package 1 Length | 12,000 cm |
| Paket ağırlığı (Lbs) | 1,440 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,937 kg |
| Garanti (ay olarak) | 18 |
