Teknik Özellikler

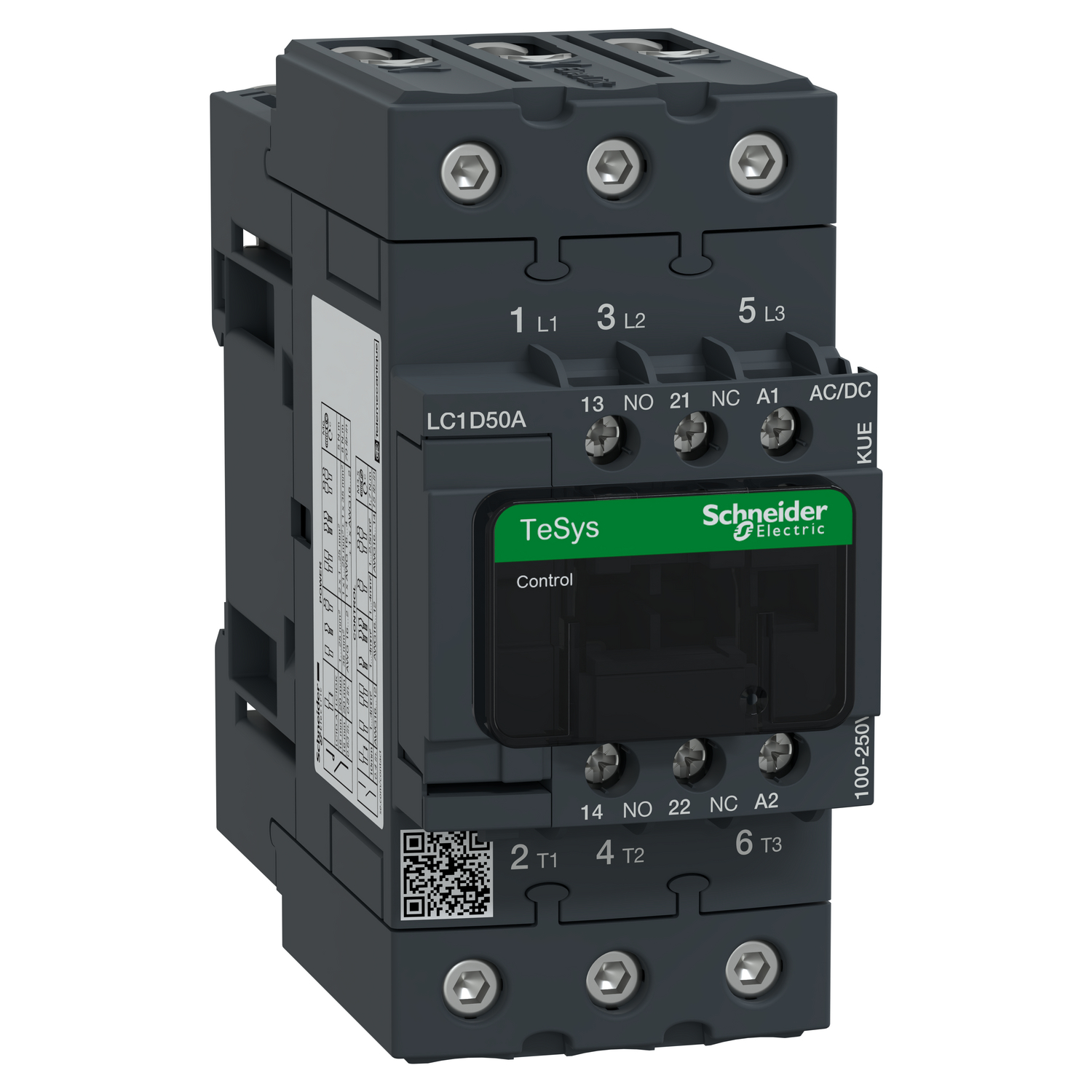

| Ürün serisi | TeSys Deca Advanced |
|---|---|
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1D |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-1 AC-3 AC-3e |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 25...400 Hz |
| [Ie] nominal çalışma akımı | 80 A (at <60 °C) at <= 440 V AC-1 for güç devresi 50 A (at <60 °C) at <= 440 V AC-3 for güç devresi 50 A (at <60 °C) at <= 440 V AC-3e for güç devresi |
| [Uc] kontrol devresi gerilimi | 100...250 V AC 50/60 Hz 100...250 V DC |
| motor gücü kW | 15 kW at 220...230 V AC 50 Hz (AC-3) 22 kW at 380...400 V AC 50 Hz (AC-3) 25 kW at 415 V AC 50 Hz (AC-3) 30 kW at 440 V AC 50 Hz (AC-3) 30 kW at 500 V AC 50 Hz (AC-3) 33 kW at 660...690 V AC 50 Hz (AC-3) 15 kW at 220...230 V AC 50 Hz (AC-3e) 22 kW at 380...400 V AC 50 Hz (AC-3e) 25 kW at 415 V AC 50 Hz (AC-3e) 30 kW at 440 V AC 50 Hz (AC-3e) 30 kW at 500 V AC 50 Hz (AC-3e) 33 kW at 660...690 V AC 50 Hz (AC-3e) |
| motor gücü hp | 3 hp at 115 V AC 60 Hz for 1 faz motors 7,5 hp at 230/240 V AC 60 Hz for 1 faz motors 15 hp at 200/208 V AC 60 Hz for 3 faz motors 15 hp at 230/240 V AC 60 Hz for 3 faz motors 40 hp at 460/480 V AC 60 Hz for 3 faz motors 40 hp at 575/600 V AC 60 Hz for 3 faz motors |
| uyumluluk kodu | LC1D |
| kutup kontak düzenleme | 3 NA |
| koruyucu kapak | Ile |
| [Ith] klasik açık hava termik akımı | 80 A (at 60 °C) for güç devresi 10 A (at 60 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi | 900 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
| nominal kesme kapasitesi | 900 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi 84 A 40 °C - 10 min for güç devresi 208 A 40 °C - 1 min for güç devresi 400 A 40 °C - 10 s for güç devresi 810 A 40 °C - 1 sn for güç devresi |
| ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 100 A gG at <= 690 V coordination tip 1 for güç devresi 100 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans | 1,5 mOhm - Ith 80 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 9,6 W AC-1 3,7 W AC-3 3,7 W AC-3e |
| [Ui] nominal yalıtım voltajı | Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 10 Mcycles |
| elektrik dayanıklılığı | 1,8 Mcycles 42 A AC-3 Ue'de <= 440 V 0,5 Mcycles 80 A AC-1 Ue'de <= 440 V 1,8 Mcycles 42 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi | AC/DC -de 50/60 Hz AC/DC electronic |
| bobin teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
| kontrol devresi gerilim limitleri | <= 0.1 Uc (-40…70 °C):düşme AC/DC 0,85...1,1 Uc (-40…60 °C):çalışma AC/DC 1...1.1 Uc (60…70 °C):çalışma AC/DC |
| VA cinsinden kalkış gücü | 22 VA 50/60 Hz (at 20 °C) |
| W cinsinden kalkış gücü | 20 W 20 °C) |
| VA cinsinden tutma güç tüketimi | 2,1 VA 50/60 Hz (at 20 °C) |
| W cinsinden tutma güç tüketimi | 1,2 W -de 20 °C |
| ısı dağılımı | 1,2 W at 50/60 Hz |
| çalışma süresi | 55...65 ms kapama 20...80 ms açma |
| Maksimum çalışma hızı | 3600 cyc/h at 60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Güç devresi: 5 N.m - tornavidayla pozidriv No 2 Kontrol devresi: 1,7 N.m - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| yardımcı kontak tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Ray Plaka |
| standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1 |
| Ürün Sertifikaları | CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| iklimsel dayanım | 'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) |
| Yükseklik | 122 mm |
| Genişlik | 55 mm |
| Derinlik | 120 mm |
| Ürün Ağırlığı | 0,997 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 6,4 cm |
| Package 1 Width | 13,9 cm |
| Package 1 Length | 15,5 cm |
| Paket ağırlığı (Lbs) | 1,054 kg |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 10,855 kg |
| Garanti (ay olarak) | 18 |
