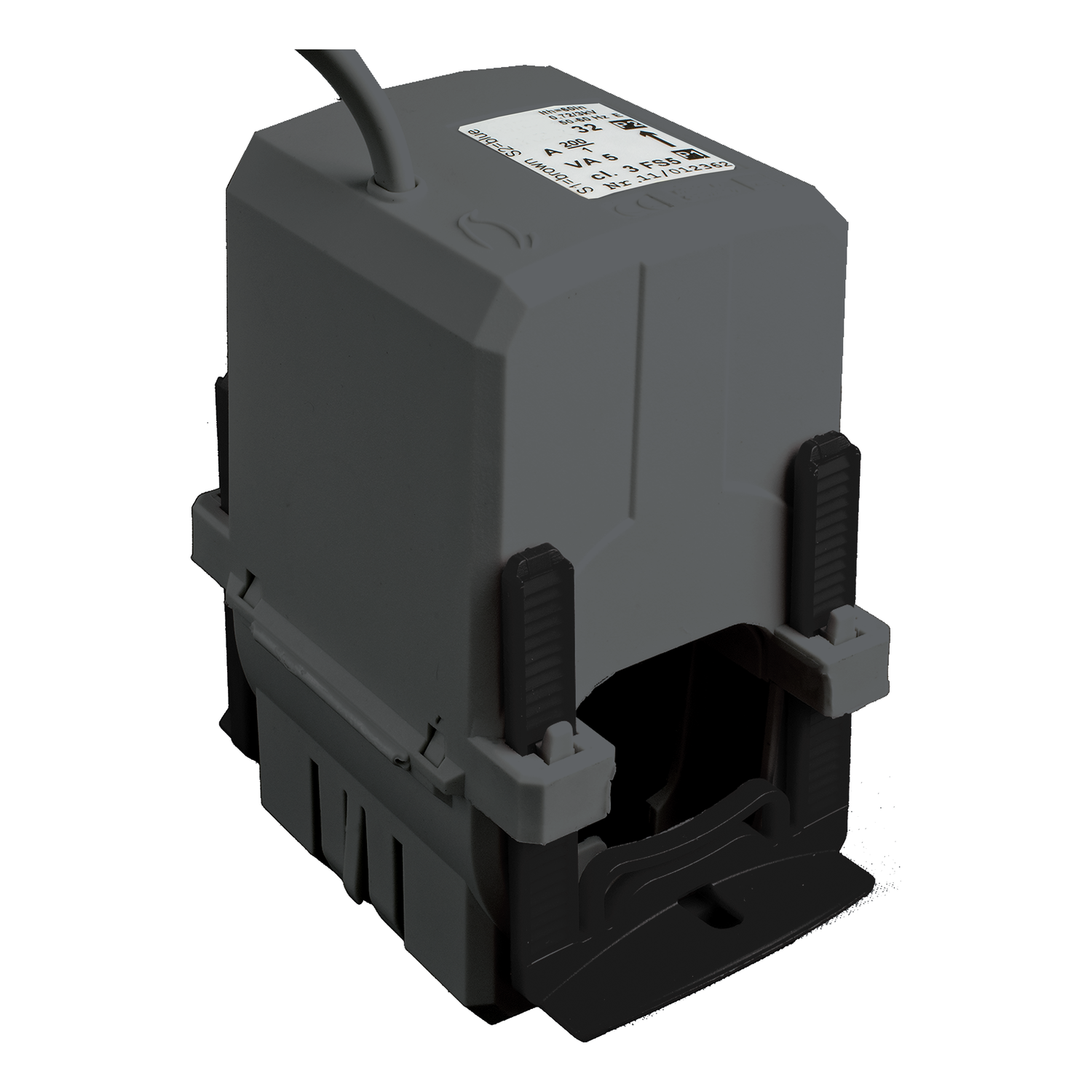

Teknik Özellikler
| Seri | PowerLogic |
|---|---|
| Ürün Adı | CT |
| Ürün Ya da Bileşen Tipi | Akım transformatörü |
| ikincil akım | 5 A |
| doğruluk sınıfı | Sınıf 1 -de 5 VA |
| [In] nominal akım | 500 A |
| akım transformatörü tipi | Kablo için standart Bölünmüş çekirdek |
| akım transformatörü oranı | 500/5 |
| [Ith] klasik açık hava termik akımı | 600 A |
| Maksimum besleme akımı | 5 |
| izin verilebilir akım | 30000 A süresince 1 s |
| [Ue] Nominal Çalışma Voltajı | < 720 V 50 Hz |
| [Ui] nominal yalıtım voltajı | 3 kV |
| Montaj Tipi | Takılabilir |
| genişlik | Dış: 59,2 mm |
| yükseklik | Dış: 96,4 mm |
| derinlik | 89,2 mm |
| çap | Dahili: 32,5 mm |
| elektrik yalıtım sınıfı | E sınıfı |
| kablo dış çapı | 32,5 mm |
| bağlantılar - terminaller | Kablo 2 kablo(lar) 0,5…1,5 mm² 0,5 m |
| Standartlar | DIN EN 60044-1 DIN EN 61869-1 DIN EN 61869-2 VDE 0414 |
| Nominal Çalışma Ortam Sıcaklığı | -5…50 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 8,3 cm |
| Package 1 Width | 7,5 cm |
| Package 1 Length | 13,0 cm |
| Paket ağırlığı (Lbs) | 396,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,3 kg |
| Garanti (ay olarak) | 18 |
