Teknik Özellikler
| Seri | PowerLogic |
|---|---|

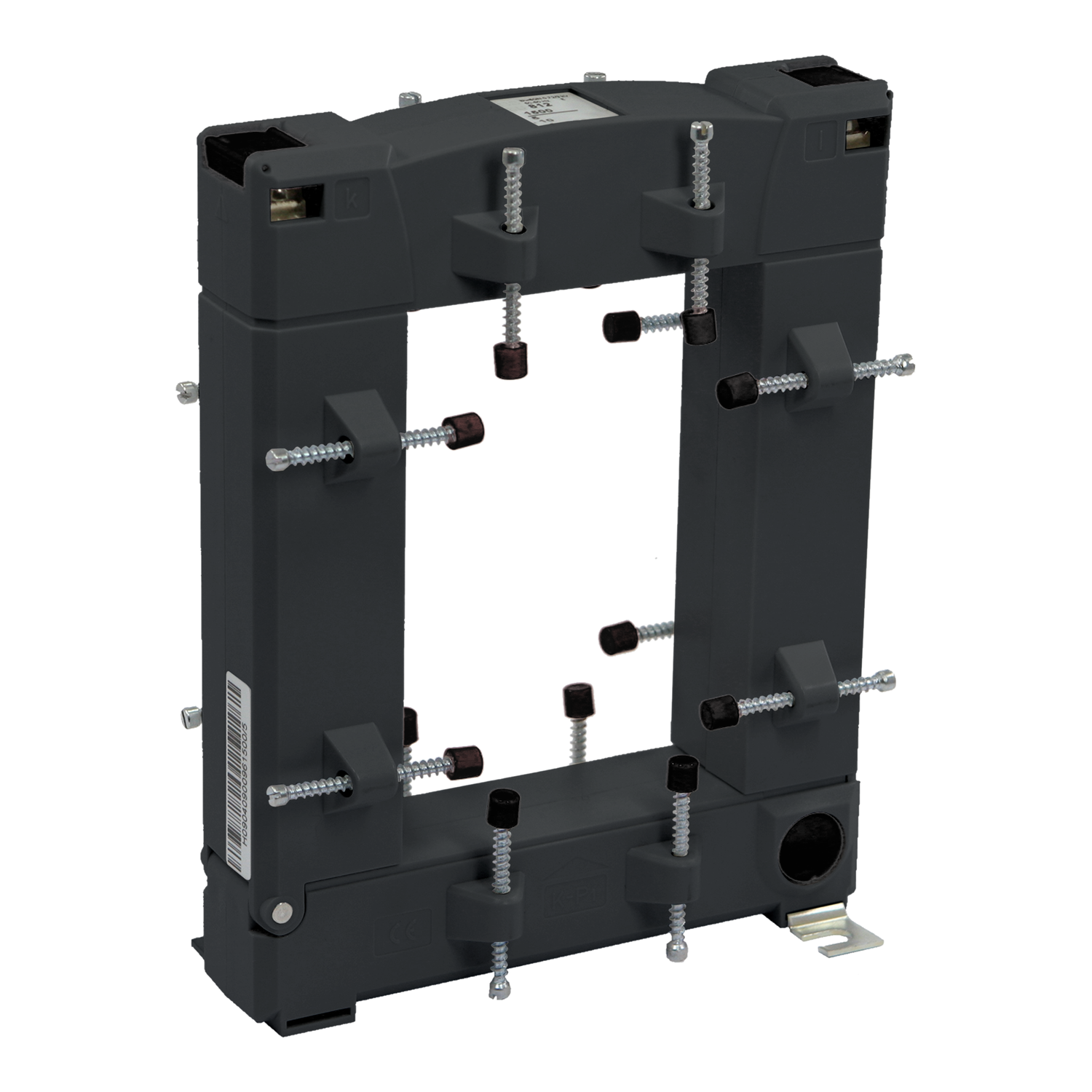

| Ürün Adı | CT |
| Ürün Ya da Bileşen Tipi | Akım transformatörü |
| ikincil akım | 5 A |
| doğruluk sınıfı | Sınıf 0.5 -de 7,5 VA |
| [In] nominal akım | 1500 A |
| akım transformatörü tipi | Bara için standart Bölünmüş çekirdek |
| akım transformatörü oranı | 1500/5 |
| [Ith] klasik açık hava termik akımı | 1500 A |
| Maksimum besleme akımı | 5 |
| izin verilebilir akım | 90000 A süresince 1 s |
| [Ue] Nominal Çalışma Voltajı | < 720 V 50 Hz |
| [Ui] nominal yalıtım voltajı | 3 kV |
| Montaj Tipi | Vidalarla |
| Montaj Desteği | DIN rayı Yüzeye vidalarla sabitlenmiştir |
| genişlik | Dış: 155 mm Dahili: 85 mm |
| yükseklik | Dış: 198,15 mm Dahili: 125 mm |
| derinlik | 58 mm |
| elektrik yalıtım sınıfı | E sınıfı |
| çubuk açıklığı | 80 x 120 |
| Standartlar | VDE 0414 DIN 42600-2 DIN EN 61869-1 DIN EN 61869-2 |
| Nominal Çalışma Ortam Sıcaklığı | -5…40 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 16,0 cm |
| Package 1 Length | 20,0 cm |
| Paket ağırlığı (Lbs) | 1,604 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 13,27 kg |
| Garanti (ay olarak) | 18 |
