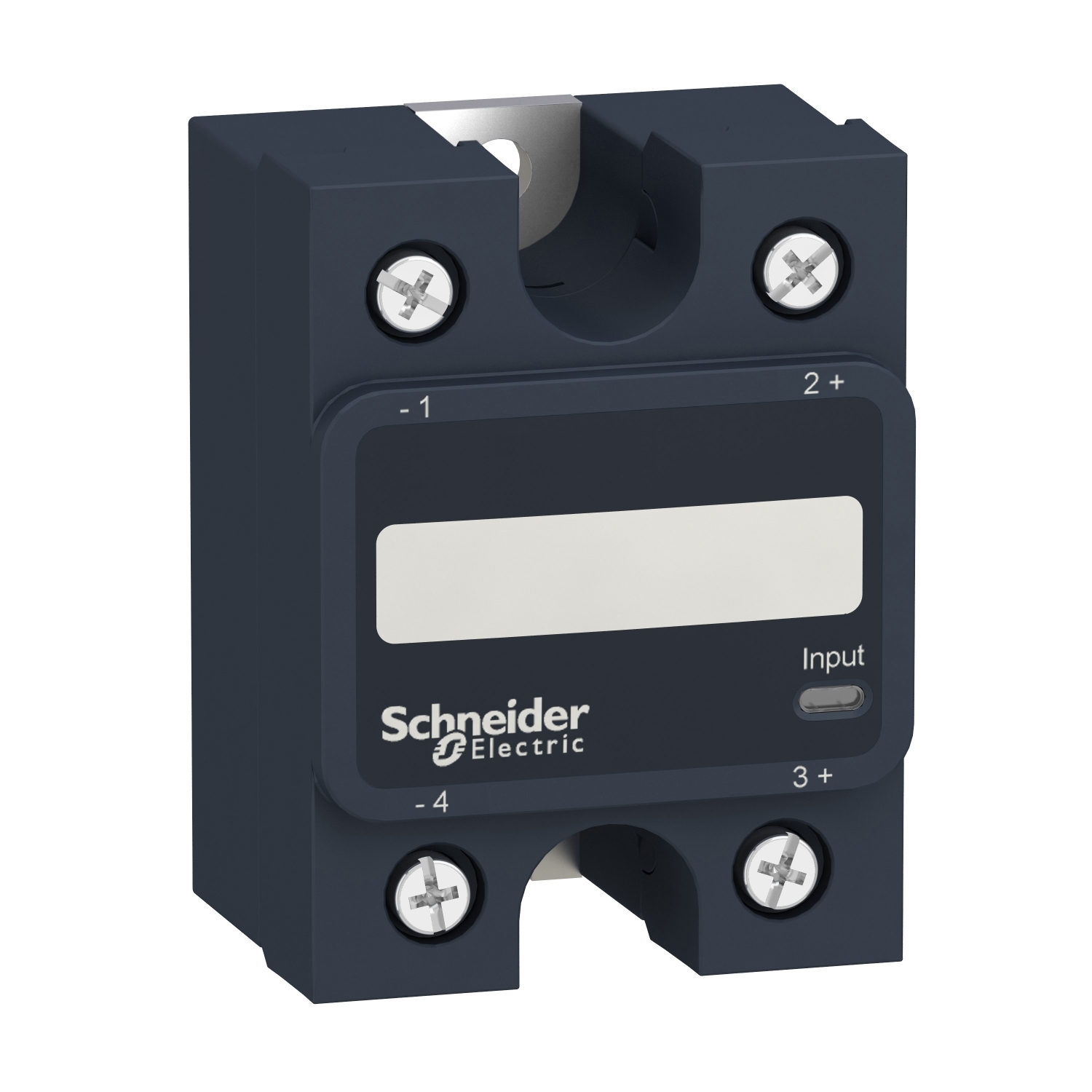

Teknik Özellikler
| Ürün serisi | Harmony Katı Hal Röleleri |
|---|---|
| Provided accessory | Termik pad |
| Ürün Ya da Bileşen Tipi | Panel mount relay |
| Ürün Grubu | SSP1 |
| Montaj Desteği | Panel |
| Number of phases | 1 faz |
| [In] nominal akım | 75 A |
| solid state çıkış tipi | Sıfır gerilim anahtarlama SCR çıkışı |
| output switching mode | Sıfır gerilim anahtarlama |
| test button | Test butonsuz |
| kontrol devresi gerilimi | 4...32 V DC |
| minimum anahtarlama gerilimi | 4 V DC açma |
| maksimum anahtarlama gerilimi | 1 V DC kapama |
| yanıt süresi | 0,5 döngü (açma) 0,5 döngü (kapama) |
| Input current | 7…12 mA |
| çıkış gerilimi | 48...660 V AC |
| Yük Akımı | 0,15…75 A |
| Transient overvoltage | 1200 V |
| kesinti akımı | 1000 A için 16,6 msn |
| sigortalar için maksimum I²t | 4150 A².s için 8,33 ms -de 60 Hz yarım çevrim 4555 A².s için 10 ms -de 50 Hz yarım çevrim |
| Co-ordination type | Tip 1 - 50 A minyatür devre kesici (MCB) - egim B Tip 2 - 40 A minyatür devre kesici (MCB) - egim B |
| Maksimum kaçak akımı | 1 mA devre dışı |
| Maksimum gerilim düşüşü | <1,15 V açık durumda |
| dV/dt | 500 V/µs devre dışı maksimum gerilimde |
| Power factor | 0,5 (maksimum yük ile) |
| Motor controller rating | 1,5 hp 120 V AC 3 hp 240 V AC 7,5 hp 480 V AC |
| yalıtım direnci | 1000 MOhm -de 500 V DC |
| Maximum capacitance | 8 pF için giriş/çıkış |
| dielektrik gücü | 4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış |
| [Uimp] nominal darbe dayanım voltajı | 6 kV çıkıştan gövdeye 6 kV girişten çıkışa |
| sıkma torku | 1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış |
| bağlantılar - terminaller | Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış |
| Thermal resistance | 0,3 °C/W bağlantıdan gövdeye |
| thermal pad impedance | 0,48 °C-in²/W 25 psi'de |
| LED indicator | LED, yeşil için giriş |
| IP koruma derecesi | IP20 |
| güvenlik güvenilirlik verisi | B10d = 1731395 MTTFd = 1875,9 yıl |
| Ürün Ağırlığı | 89,2 g |
| cihaz sunumu | Açılı |
| Nominal Çalışma Ortam Sıcaklığı | -40…80 °C |
| Depolama Ortam Koşulları | -40…125 °C |
| kirletme derecesi | 2 |
| aşırı gerilim kategorisi | III |
| Ürün Sertifikaları | CE EAC UL CSA |
| İşaretleme | CSA CE UL EAC |
| Standartlar | IEC 60950-1 UL 508 CSA C22.2 No 14-13 IEC 62314 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 3,800 cm |
| Package 1 Width | 4,800 cm |
| Package 1 Length | 6,500 cm |
| Paket ağırlığı (Lbs) | 98,000 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 15,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,379 kg |
| Garanti (ay olarak) | 18 |
