Teknik Özellikler
| Cihaz Uygulaması | Kontrol Dağıtım |
|---|---|
| Seri | Acti9 |

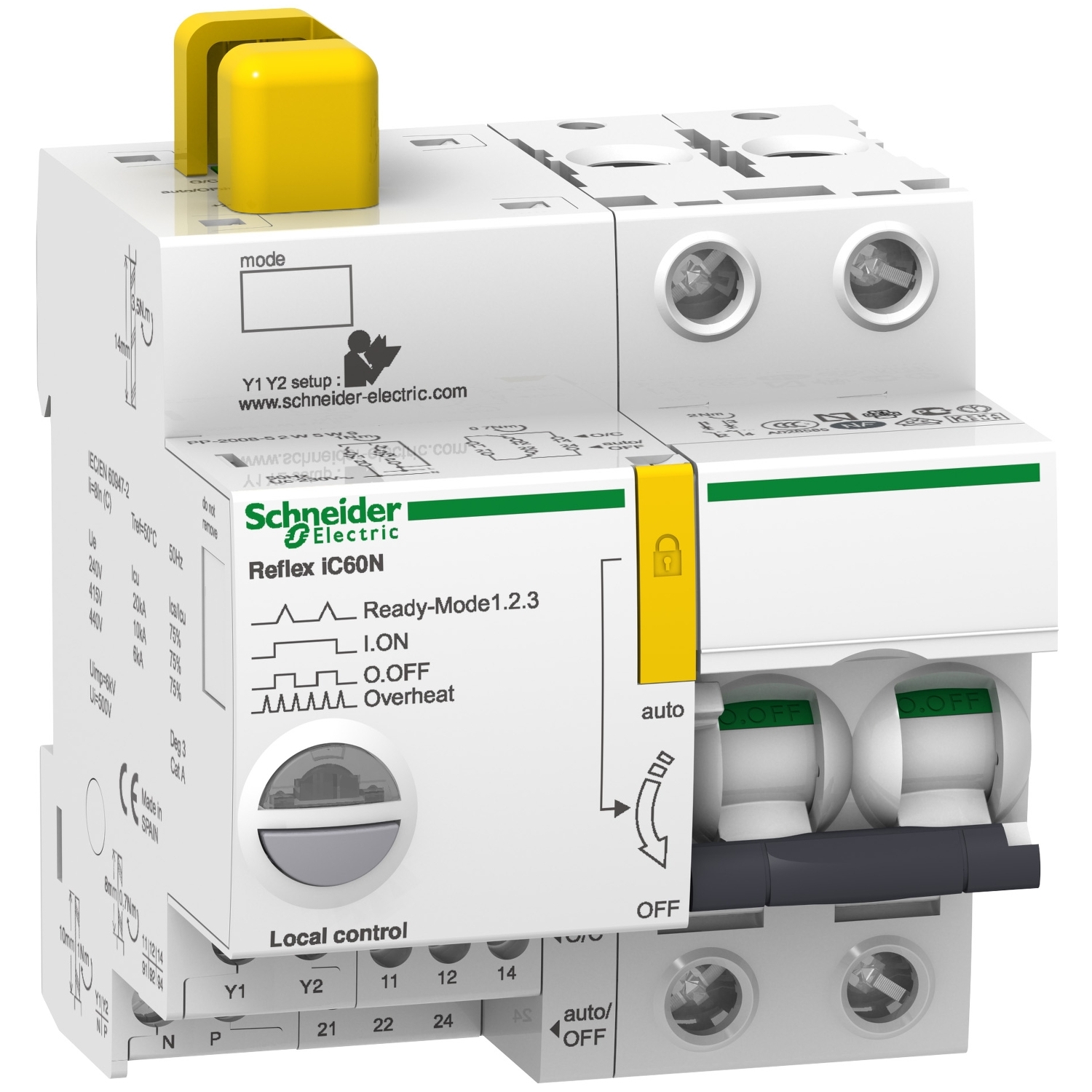

| Ürün Adı | Reflex iC60 |
| Ürün Grubu | Reflex iC60N |
| Ürün Ya da Bileşen Tipi | Entegre kontrol devre kesici |
| Kutup Tanımı | 2P |
| korumalı kutupların sayısı | 2 |
| Şebeke Tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| [In] nominal akım | 16 A |
| Şebeke Frekansı | 50/60 Hz |
| derece kodu | N |
| kesme kapasitesi | 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 500 V AC |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Sürekli komutla uzaktan kumanda Geçiş AÇIK/KAPALI düğmesi Darbeyle uzaktan kumanda |
| kontrol sinyali tipi | Sürekli Sürekli çok düşük gerilim Darbe |
| Cihaz üzerii sinyalizasyon | Kırmızı LED: hata Yeşil LED: cihaz AÇIK Yanıp sönen LED: cihaz hazır Yanıp sönen LED: cihaz açık Yanıp sönen LED: cihaz aşırı ısınmış |
| kontrol devresi gerilimi | 230 V AC 50/60 Hz 24 V AC 50/60 Hz 48 V AC 50/60 Hz 24 V DC 48 V DC |
| [Us] nominal besleme gerilimi | 230 V AC -de 50/60 Hz |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| 9 mm vida adımı | 9 |
| Yükseklik | 84 mm |
| Genişlik | 81 mm |
| Derinlik | 77 mm |
| Renk | Beyaz |
| Mekanik dayanıklılık | 50000 cycles |
| elektrik dayanıklılığı | AC-1: 50000 cycles AC 50 Hz |
| kilitleme temini | Kilitlenebilir |
| Kilitleme seçenekleri tanımı | KAPALI konumda kilit |
| toprak kaçağı koruması | Ayrı blok |
| ürün uyumluluğu | PLC ile |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| kirletme derecesi | 3 |
| tropik iklim | 2 |
| bağıl nem | 93 % -de 40 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 9 cm |
| Package 1 Width | 11,2 cm |
| Package 1 Length | 16,7 cm |
| Paket ağırlığı (Lbs) | 563 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 14 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 8,36 kg |
| Garanti (ay olarak) | 18 |
