Teknik Özellikler

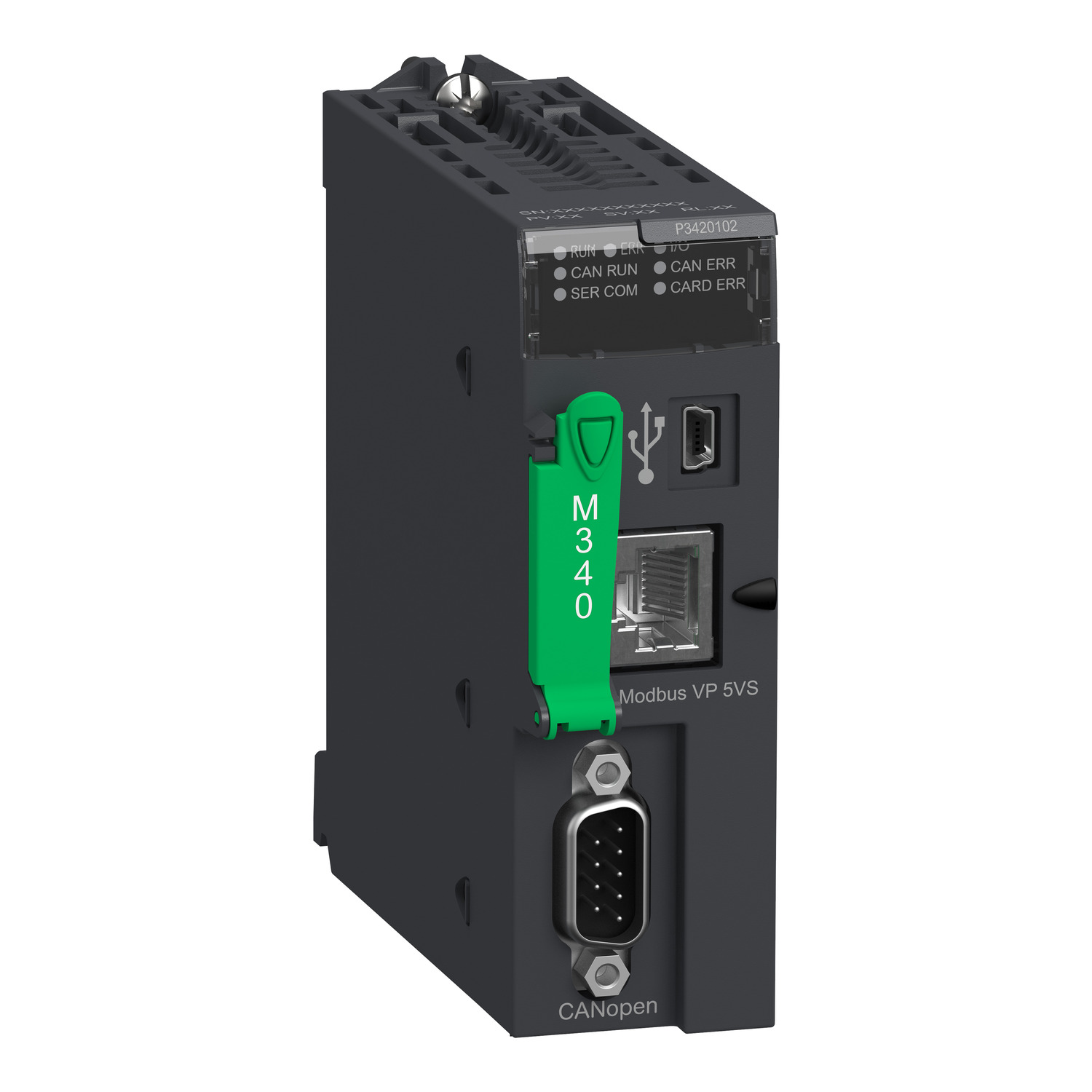

| Ürün serisi | Modicon M340 otomasyon platformu |
|---|---|
| Ürün Ya da Bileşen Tipi | Işlemci modülü |
| konsept | Modbus CANopen |
| rafların sayısı | 4 |
| Local I/O processor capacity (discrete) | 1024 G/Ç |
| analog G/Ç işlemci kapasitesi | 256 G/Ç |
| uygulamaya özel kanal sayısı | 36 |
| izleme | Tanı sayaçları Modbus Olay sayaçları Modbus |
| kontrol kanalları | Programlanabilir döngüler |
| hareket kontrolü | Bağımsız eksen CANopen |
| entegre bağlantı tipi | Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex USB portu -de 12 Mbit/s CANopen ana veriyolu SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 20 kbit/sn...1 Mbit/sn |
| haberleşme modülü işlemcisi | 2 Ethernet haberleşme modülü 4 AS Arayüz modülü |
| embedded communication service | Ağ yönetimi (NMT) CANopen Proses Veri Nesnesi (PDO) CANopen Hizmet Veri nesnesi (SDO) CANopen Özelf fonksiyonlar (SYNC, EMCY, TIME) CANopen |
| iletim hızı | 1 Mbit/s 0…20 m 0…0,6 m 125 kbit/s 0…500 m 0…10 m 20 kbit/s 0…2500 m 0…300 m 250 kbit/s 0…250 m 0…10 m 50 kbit/s 0…1000 m 0…120 m 500 kbit/s 0…100 m 0…10 m 800 kbit/s 0…40 m 0…6 m |
| veriyolu tipi | CANopen M20 DS 301 V4.02 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA CANopen M20 DS 303-2 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA CANopen M20 DS 405 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA |
| slave sayısı | 63 CANopen |
| segment başına cihaz sayısı | 0…32 (karakter modu) 0…32 (Modbus) 0…16 için <205 m (CANopen) 0…32 için <185 m (CANopen) 0…64 için <160 m (CANopen) |
| cihazların sayısı | 2 noktadan noktaya karakter modu 2 noktadan noktaya Modbus |
| veriyolu uzunluğu | 0…10 m seri bağlantı yalıtımsız karakter modu segment 0…10 m seri bağlantı yalıtımsız Modbus segment 0…1000 m seri bağlantı yalıtımlı karakter modu segment 0…1000 m seri bağlantı yalıtımlı Modbus segment 0…15 m karakter modu noktadan noktaya 0…15 m Modbus noktadan noktaya |
| Maksimum THDI | <15 m seri bağlantı yalıtımsız karakter modu segment <15 m seri bağlantı yalıtımsız Modbus segment <40 m seri bağlantı yalıtımlı karakter modu segment <40 m seri bağlantı yalıtımlı Modbus segment |
| adreslerin sayısı | 0…248 için karakter modu 0…248 için Modbus |
| istekler | Istek başına 1 K veri baytı karakter modu RTU isteği başına 252 veri baytı Modbus ASCII isteği başına 504 veri baytı Modbus |
| kontrol parametresi | Her çerçevede bir CRC (RTU) Modbus Her çerçevede bir LRC (ASCII) karakter modu Her çerçevede bir LRC (ASCII) Modbus |
| bellek açıklaması | Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme Dahili RAM 4096 kB Dahili RAM 256 kB veri Dahili RAM 3584 kB program sabitleri ve simgeleri |
| nesne alanlarının maksimum boyutu | 32634 %Mi yeri belirlenmiş dahili bitler 32464 %MWi iç word 32760 %KWi sabit word |
| nesne alanlarının varsayılan boyutu | 1024 %MWi iç word yeri belirlenmiş dahili veri 256 %KWi sabit constant word yeri belirlenmiş dahili veri 512 %Mi yeri belirlenmiş dahili bitler |
| uygulama yapısı | Yardımcı görev yok 1 döngüsel/periyodik master görevi 1 periyodik hızlı görev 64 olay görevi |
| Tam yük çalışma süresi | 0.12 µs Boolean 0.17 µs çift uzunluktaki wordler 0.25 µs tek uzunluktaki wordler 1.16 µs sabit olmayan noktalar |
| msn başına talimat sayısı | 6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik 8,1 Kinst/msn % 100 Boolean |
| sistem artıklığı | 0,13 ms için hızlı görev 0,7 ms için ana görev |
| akım tüketimi | 90 mA -de 24 V DC |
| besleme | Raf üzerinden dahili güç besleme |
| İşaretleme | CE UL CSA RCM EAC UKCA China RoHS WEEE IEC |
| durum LED'i | 1 LED (yeşil) entegre makine/kurulum veriyolu çalışması (CAN RUN) 1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (kırmızı) entegre makine/kurulum veriyolu hatası (CAN ERR) 1 LED (kırmızı) bellek kartı hatası (CARD ERR) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (sarı) Modbus'ta (SER COM) etkinlik |
| Ürün Ağırlığı | 0,21 kg |
| Nominal Çalışma Ortam Sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % yoğuşmasız |
| IP Koruma Derecesi | IP20 |
| koruyucu bakım | TC |
| direktifler | 2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk 2012/19/EU - WEEE directive |
| ürün sertifikaları | CE UL CSA RCM EAC UKCA zone 2/22 Deniz Ticareti CCSAus HazLoc Sınıf I Bölüm 2 Grup A CCSAus HazLoc Sınıf I Bölüm 2 Grup B CCSAus HazLoc Sınıf I Bölüm 2 Grup C CCSAus HazLoc Sınıf I Bölüm 2 Grup D |
| standartlar | IEC 61131-2 IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 5,400 cm |
| Package 1 Width | 11,500 cm |
| Package 1 Length | 12,400 cm |
| Paket ağırlığı (Lbs) | 249,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,058 kg |
| Garanti (ay olarak) | 18 |
