Teknik Özellikler

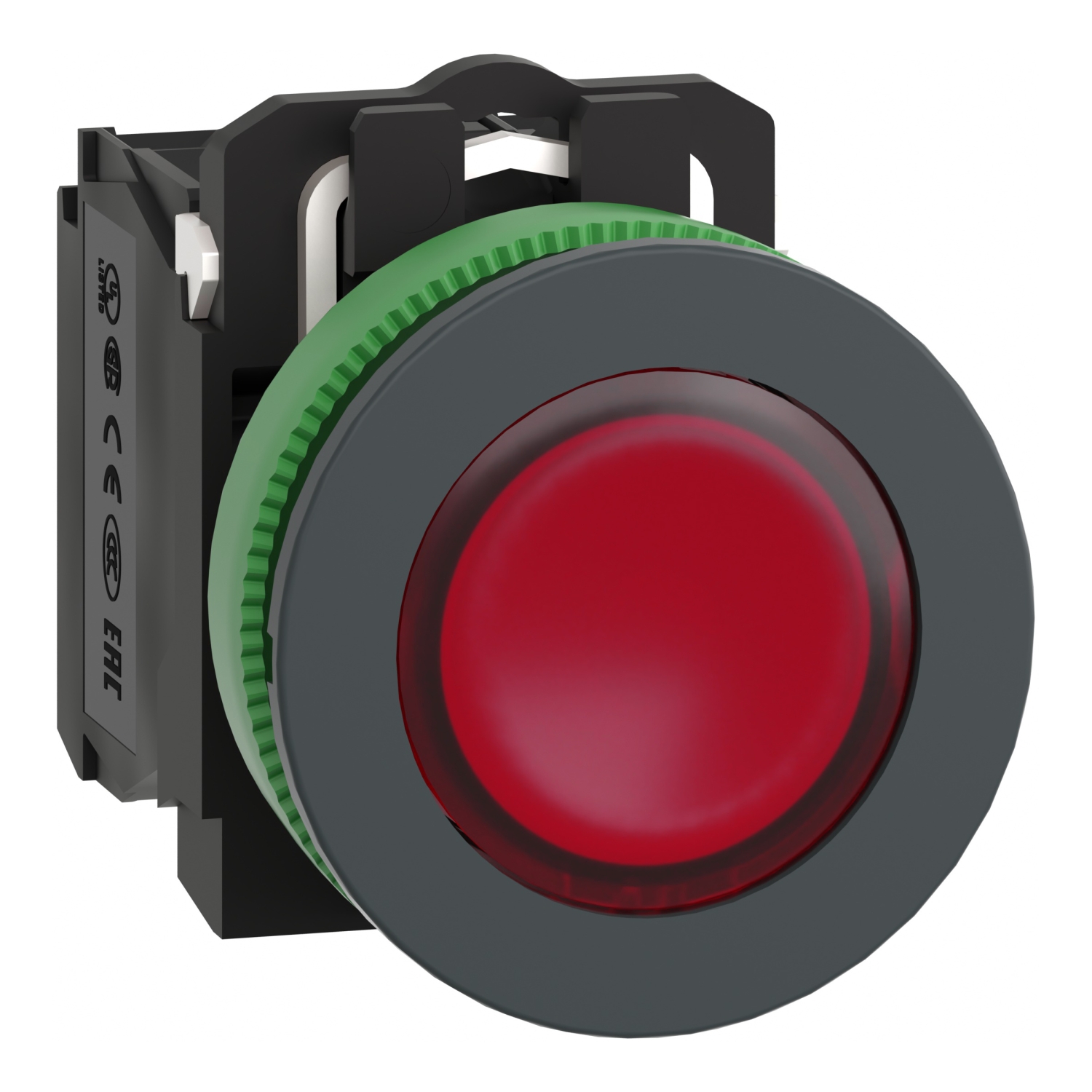

| Ürün serisi | Harmony XB5 |
|---|---|
| Ürün Ya da Bileşen Tipi | Işıklı buton |
| Ürün Grubu | XB5F |
| şev malzemesi | Koyu gri plastik |
| sabitleme bileziği malzemesi | Plastik |
| başlık tipi | Ankastre |
| montaj çapı | 30,5 mm |
| bölünemez miktar başına satış | 1 |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| operatörün tipi | yaylı kurma |
| operatör profili | Kırmızı sıva altı, işaretsiz |
| operatör ek bilgisi | Daz lens ile |
| Kontak Tipi ve Düzenleme | 1 NA + 1 NK |
| Kontak İşlemi | Yavaş kesen |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| ışık kaynağı | Evrensel LED |
| ampul tabanı | Entegre LED |
| [Us] nominal besleme gerilimi | 24 V AC/DC 50/60 Hz |
| Başlık/Operatör veya Lens Rengi | Kırmızı |
| Yükseklik | 42 mm |
| Genişlik | 36,6 mm |
| Derinlik | 55 mm |
| terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO |
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| kontak kullanımı | Standart kontaklar |
| pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
| çalışma gücü | 3,5 N NK değişimi elektrik durumu 3,8 N |
| Mekanik dayanıklılık | 10000000 cycles |
| sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4 Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4 |
| sinyalleme tipi | Sabit |
| besleme gerilimi limitleri | 19,2…30 V DC 21,6…26,4 V AC |
| akım tüketimi | 18 mA |
| hizmet ömrü | 100000 h nominal gerilimde ve 25 °C |
| kesinti dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| cihaz sunumu | Açılı |
| koruyucu bakım | TH |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| aşırı gerilim kategorisi | Class II conforming to IEC 60536 |
| IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| IK koruma derecesi | IK03 conforming to IEC 50102 |
| Standartlar | IEC 60947-1 UL 508 JIS C8201-5-1 IEC 60947-5-4 IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1 ISO 22196:2011 ISO 21702 |
| Ürün Sertifikaları | UL listeli CSA |
| titreşim direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 8,6 cm |
| Package 1 Width | 4,3 cm |
| Package 1 Length | 5,3 cm |
| Paket ağırlığı (Lbs) | 52 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 4,3 cm |
| Package 2 Width | 5,3 cm |
| Package 2 Length | 26,5 cm |
| Package 2 Weight | 304 g |
| Unit Type of Package 3 | S02 |
| Number of Units in Package 3 | 40 |
| Package 3 Height | 15 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 2,763 kg |
| Garanti (ay olarak) | 18 |
