Teknik Özellikler
| Ürün serisi | Harmony XB4 |
|---|---|

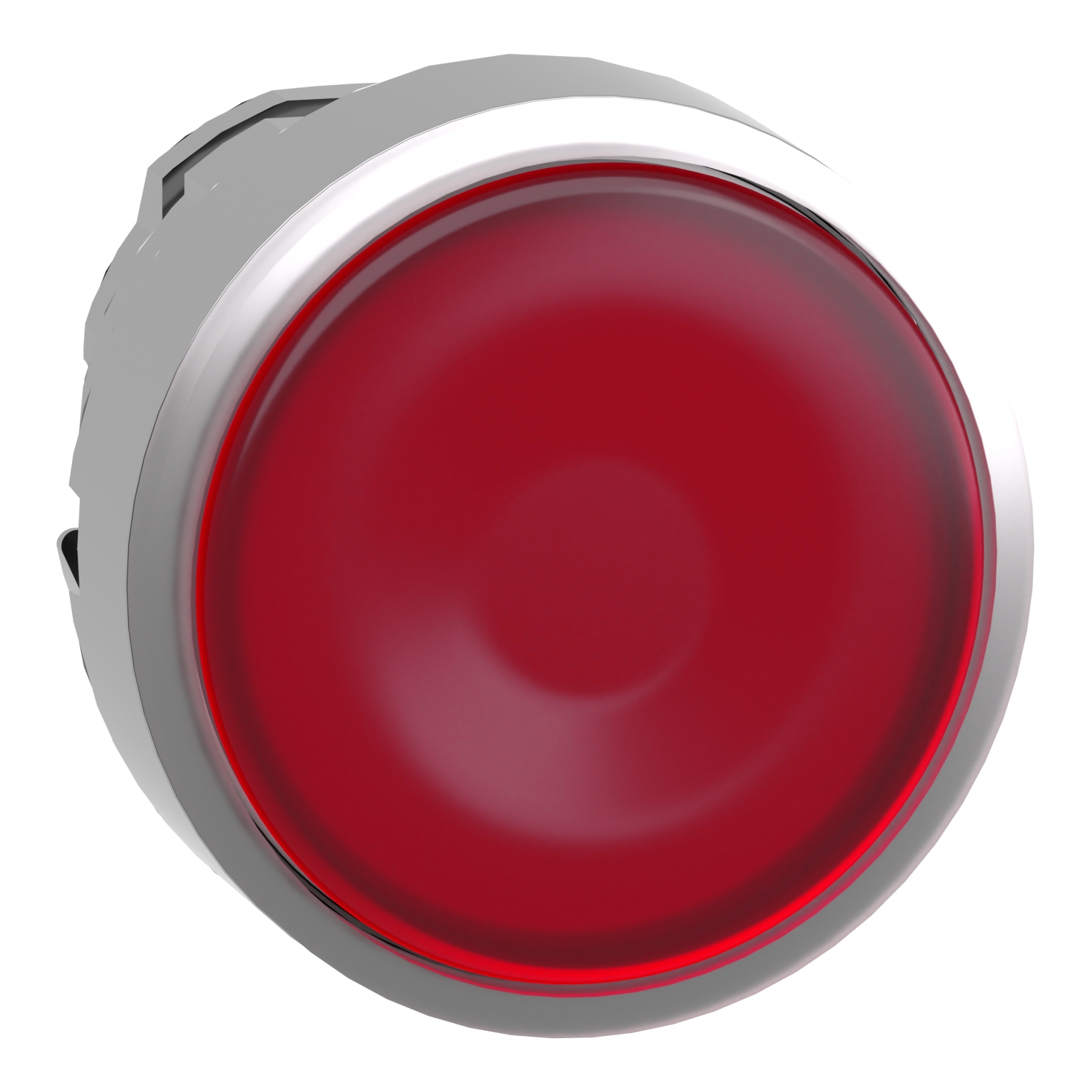

| Ürün Ya da Bileşen Tipi | Işıklı Buton için başlık |
| ürün uyumluluğu | Evrensel LED |
| Ürün Grubu | ZB4 |
| şev malzemesi | Krom kaplı metal |
| başlık tipi | Standard |
| montaj çapı | 22,5 mm |
| bölünemez miktar başına satış | 1 |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| operatörün tipi | çekme-çekme |
| operatör profili | Kırmızı sıva altı, işaretsiz |
| Başlık/Operatör veya Lens Rengi | Kırmızı |
| CAD genel genişliği | 29 mm |
| CAD genel yüksekliği | 29 mm |
| CAD genel derinliği | 30 mm |
| Ürün Ağırlığı | 0,026 kg |
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| Mekanik dayanıklılık | 500000 cycles |
| elektrik yapısı kodu | M5 için <2 kontaklar kullanilarak Tek bloklarön montajile entegre LED M6 için <2 kontaklar kullanilarak Tek bloklarön montajile entegre LED ve transformatör M10 için <2 kontaklar kullanilarak Tek bloklarön montajile entegre LED |
| cihaz sunumu | Temel elaman |
| koruyucu bakım | TH |
| Depolama Ortam Koşulları | -40…70 °C |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf I conforming to IEC 60536 |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| aşırı gerilim kategorisi | Sınıf I conforming to IEC 60536 |
| IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| IK koruma derecesi | IK06 conforming to IEC 50102 |
| Standartlar | IEC 60947-5-5 UL 508 CSA C22.2 No 14 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-4 IEC 60947-5-1 JIS C8201-1 |
| Ürün Sertifikaları | CSA LROS (Lloyds register of shipping) BV UL listeli DNV |
| titreşim direnci | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 4,5 cm |
| Package 1 Width | 3,4 cm |
| Package 1 Length | 5,4 cm |
| Paket ağırlığı (Lbs) | 27,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 100 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,011 kg |
| Garanti (ay olarak) | 18 |
