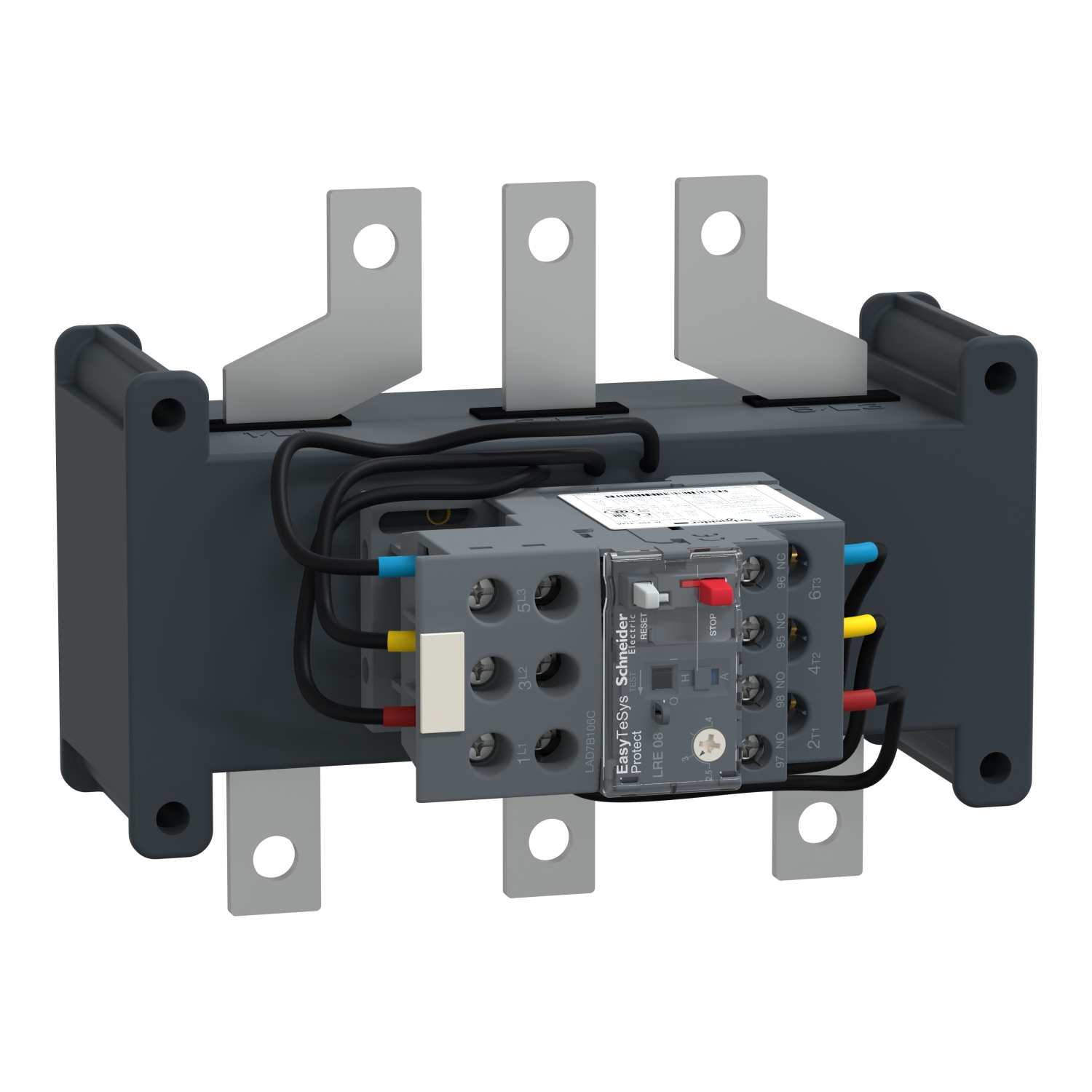

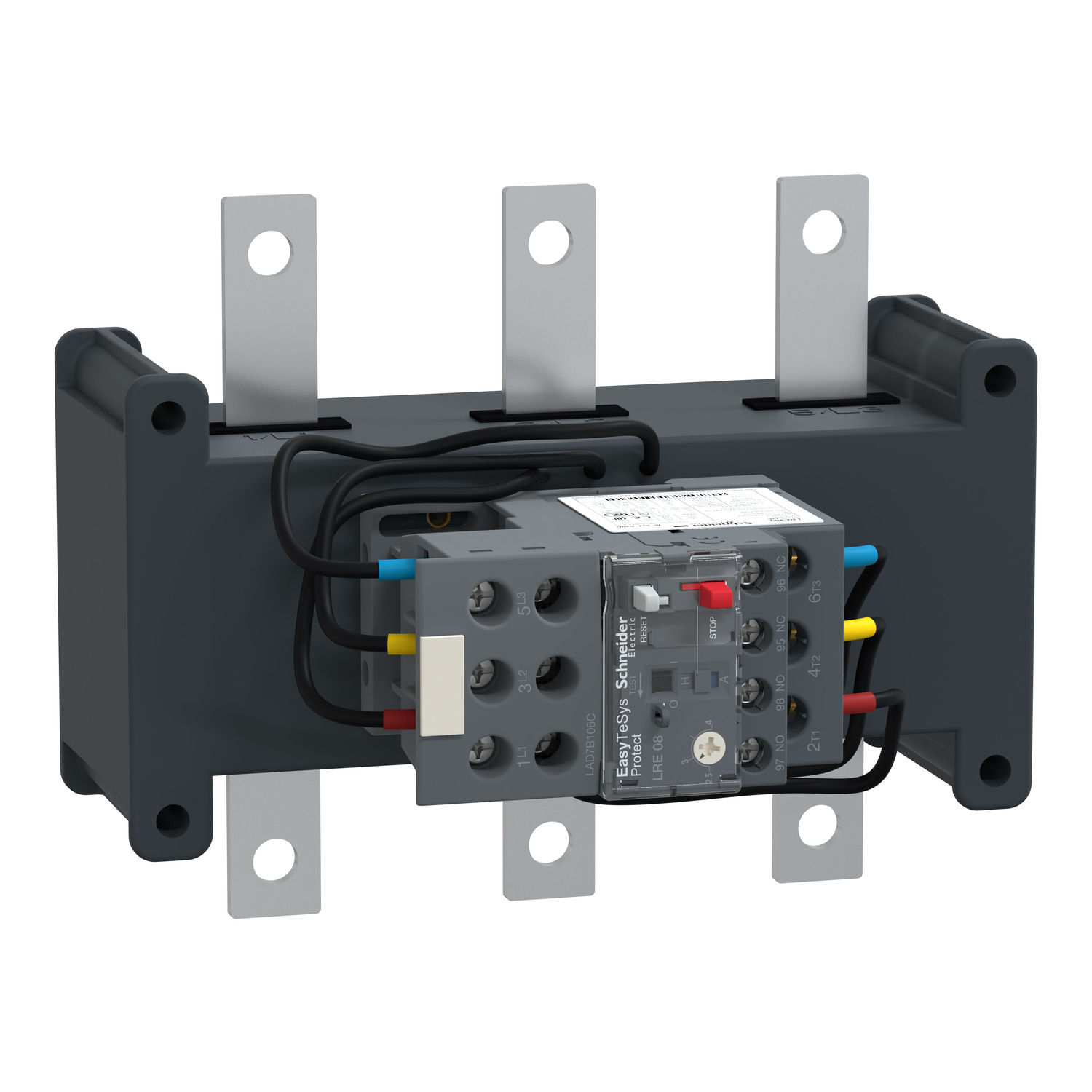

Teknik Özellikler
| Seri | Easy TeSys |
|---|---|
| Ürün serisi | Easy TeSys Protect |
| Ürün Ya da Bileşen Tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün Grubu | LRE |
| röle uygulaması | Motor koruma |
| faz arızası hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1 |
| ürün uyumluluğu | LC1E500...630 |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50...60 Hz |
| montaj desteği | Kontaktör altında Plaka |
| asiri yük açma sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Sinyalizasyon Fonksiyonu | Röle açma göstergesi |
| Termik Koruma Ayar Aralığı | 394…630 A |
| açma eşiği | 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 |
| mekanik dayanıklılık | Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7 Titreşimler: 3 Gn 'e uygunIEC 60068-2-6 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A için sinyalleme devresi |
| [Ue] nominal çalışma voltajı | <= 690 V AC |
| ilgili sigorta değeri | 1000 A gG for güç devresi 630 A aM for güç devresi 5 A gG for sinyalleme devresi |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| yerel sinyalleme | Açma göstergesi |
| kontrol tipi | Açma/kapama butonu kırmızı durdurma: Açma/kapama butonu yeşil sıfırlama: |
| sıcaklık dengeleme | -20…60 °C |
| bağlantı aralığı | 80 mm |
| bağlantılar - terminaller | Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz Güç devresi: pabuçlar Güç devresi: çubuklar - busbar cross section: 6 x 40 mm |
| Recommended tightening torque | Güç devresi: 58 N.m - üzerinde çubuklar M12 Güç devresi: 58 N.m - üzerinde pabuçlar M12 Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 150 mm |
| Genişlik | 242 mm |
| Derinlik | 148 mm |
| Ürün Ağırlığı | 3,9 kg |
| standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048,4 GB/T 14048,5 EN/IEC 60335-1:Clause 30.2 EN/IEC 60335-2-40:Annex JJ |
| Ürün Sertifikaları | CB Şeması CCC CE EAC |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| IP koruma derecesi | IP00 conforming to IEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 -20…70 °C değer kaybı ile |
| Depolama Ortam Koşulları | -60…80 °C |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60068-2-1 |
| dielektrik gücü | 6 kV -de 50 Hz 'e uygunIEC 60255-5 |
| elektromanyetik uyumluluk | Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 24,2 cm |
| Package 1 Width | 15 cm |
| Package 1 Length | 14,8 cm |
| Paket ağırlığı (Lbs) | 4,4 kg |
| Garanti (ay olarak) | 18 |
