Teknik Özellikler

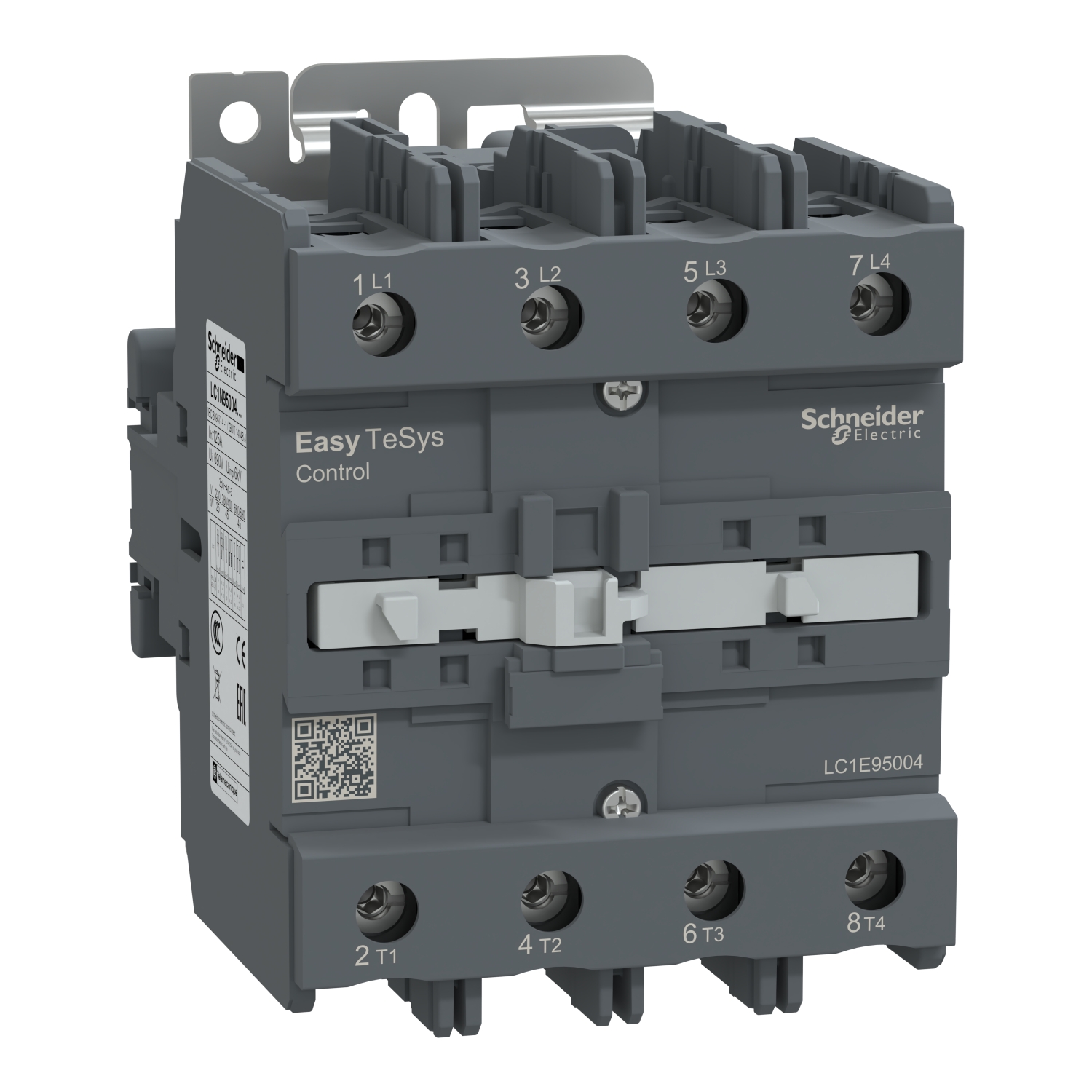

| Seri | Easy TeSys |
|---|---|
| Ürün serisi | Easy TeSys Control |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1E |
| kontaktör uygulaması | Direnç yükü |
| kullanım kategorisi | AC-1 |
| Kutup Tanımı | 4P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 125 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi |
| kontrol devresi gerilimi | 220 V AC 50/60 Hz |
| kutup kontak düzenleme | 4 NA |
| [Ith] klasik açık hava termik akımı | 125 A (at 55 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 950 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| nominal kesme kapasitesi | 760 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 135 A 40 °C - 600 s for güç devresi 800 A 40 °C - 10 s for güç devresi 400 A 40 °C - 60 s for güç devresi |
| ilgili sigorta değeri | 160 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1 |
| ortalama empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 7,2 W AC-3 12 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 3000000 cycles |
| elektrik dayanıklılığı | 900000 cycles AC-3 350000 cycles AC-1 |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50/60 Hz |
| VA cinsinden kalkış gücü | 200 VA 50 Hz cos phi 0,75 (at 20 °C) 220 VA 60 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 22 VA 60 Hz cos phi 0,3 (at 20 °C) 20 VA 50 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı | 6…10 W for kontrol devresi |
| çalışma süresi | 20...35 msn kapanışta 6...30 ms açılışta |
| Maksimum çalışma hızı | 1200 cyc/h -de <60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m |
| yalıtım direnci | > 10 MOhm for kontrol devresi |
| Montaj Desteği | Plaka DIN rayı |
| standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048,4 GB/T 14048,5 |
| Ürün Sertifikaları | CB Şeması CCC CE EAC |
| IP koruma derecesi | IP2X 'e uygunIEC 60529 |
| koruyucu bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| çalışma yüksekliği | 3000 m olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 127 mm |
| Genişlik | 95 mm |
| Derinlik | 135 mm |
| Ürün Ağırlığı | 1,6 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 10,9 cm |
| Package 1 Width | 13,5 cm |
| Package 1 Length | 15,5 cm |
| Paket ağırlığı (Lbs) | 1,622 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 10,273 kg |
| Garanti (ay olarak) | 18 |
