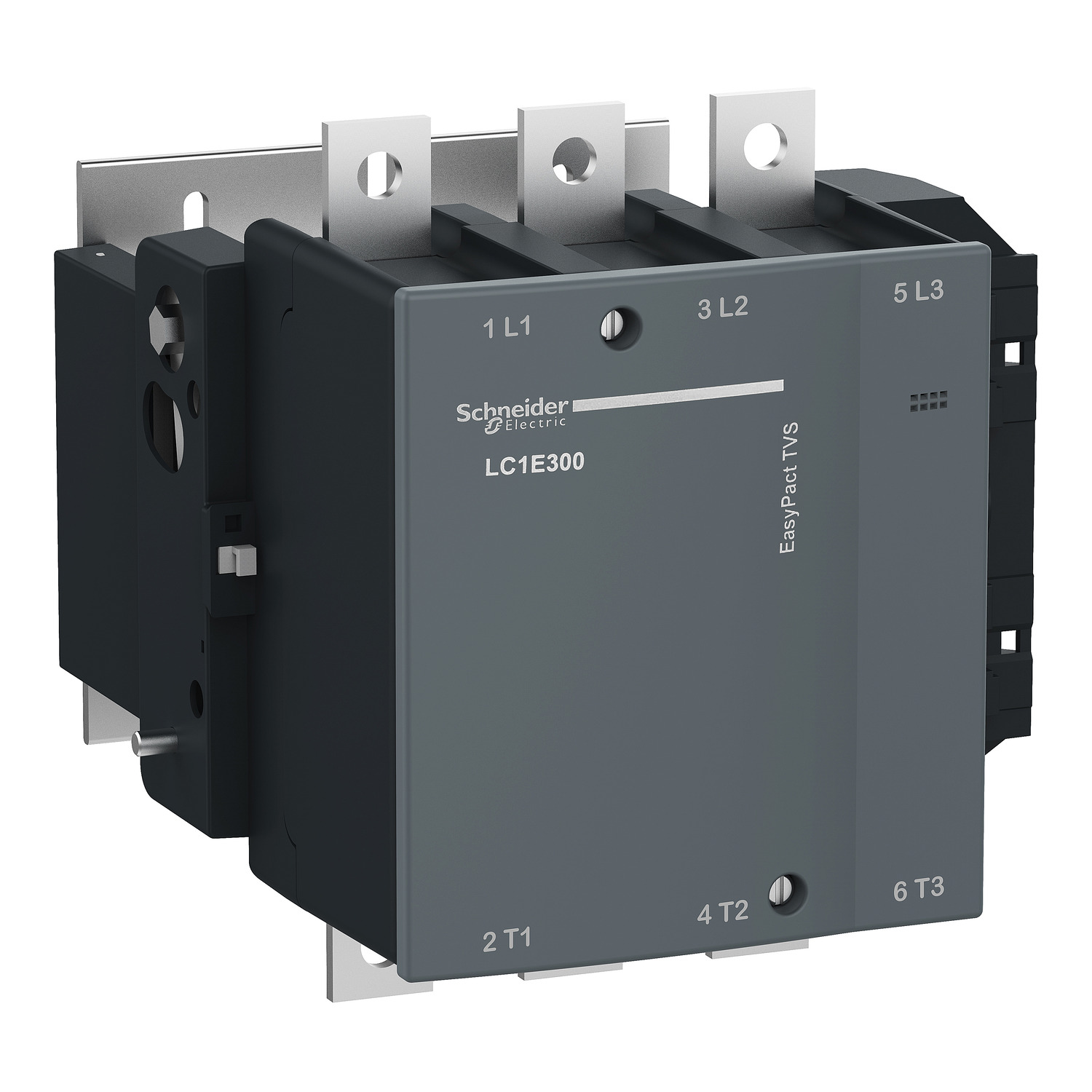

Teknik Özellikler
| Seri | Easy TeSys |
|---|---|
| Ürün serisi | Easy TeSys Control |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1E |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-3 AC-3e AC-1 |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 300 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 265 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 320 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi |
| kontrol devresi gerilimi | 24 V AC 50 Hz |
| motor gücü kW | 90 kW at 220/230 V AC 50/60 Hz 160 kW at 380/400 V AC 50/60 Hz 160 kW at 415 V AC 50/60 Hz 185 kW at 440 V AC 50/60 Hz 200 kW at 500 V AC 50/60 Hz 220 kW at 660/690 V AC 50/60 Hz |
| kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 320 A (at 40 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 3000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| nominal kesme kapasitesi | 2400 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 2650 A 40 °C - 10 s for güç devresi |
| ilgili sigorta değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 500 A gG at <= 690 V coordination tip 1 for güç devresi |
| ortalama empedans | 0,3 mOhm - Ith 320 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 27 W AC-3 31 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 5000000 cycles |
| elektrik dayanıklılığı | 400000 cycles AC-1 500000 cycles AC-3 |
| kontrol devresi tipi | AC -de 50 Hz |
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz 0,35...0,55 Uc (-5…55 °C):düşme 50 Hz |
| VA cinsinden kalkış gücü | 650 VA 50 Hz cos phi 0,9 (at 20 °C) 650 VA 60 Hz cos phi 0,9 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 10 VA 50 Hz cos phi 0,9 (at 20 °C) 10 VA 60 Hz cos phi 0,9 (at 20 °C) |
| ısı dağılımı | 8 W for kontrol devresi |
| çalışma süresi | 40...65 msn kapanışta 100...170 msn açılışta |
| Maksimum çalışma hızı | 1200 cyc/h -de <55 °C |
| bağlantılar - terminaller | Güç devresi: pabuçlu kablo 1 1…4 mm² - external diameter: 240 mm - cable stiffness: esnek kablo uçsuz Güç devresi: çubuklar 2 1…4 mm² - cable stiffness: esnek kablo uçsuz - busbar cross section: 5 x 30 mm Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - external diameter: 240 mm - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz - busbar cross section: 5 x 30 mm |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| minimum anahtarlama gerilimi | 17 V for kontrol devresi |
| minimum anahtarlama akımı | 5 mA for kontrol devresi |
| yalıtım direnci | > 10 MOhm for kontrol devresi |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj Desteği | Plaka |
| standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048,4 GB/T 14048,5 |
| Ürün Sertifikaları | CB Şeması CCC CE EAC |
| IP koruma derecesi | IP00 'e uygunIEC 60529 |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| çalışma yüksekliği | 3000 m olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 206 mm |
| Genişlik | 213 mm |
| Derinlik | 219 mm |
| Ürün Ağırlığı | 8,5 kg |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 26 cm |
| Package 1 Width | 25 cm |
| Package 1 Length | 32,5 cm |
| Paket ağırlığı (Lbs) | 5,6 kg |
| Garanti (ay olarak) | 18 |
