Teknik Özellikler
| Ürün serisi | Harmony STO ve STU |
|---|---|

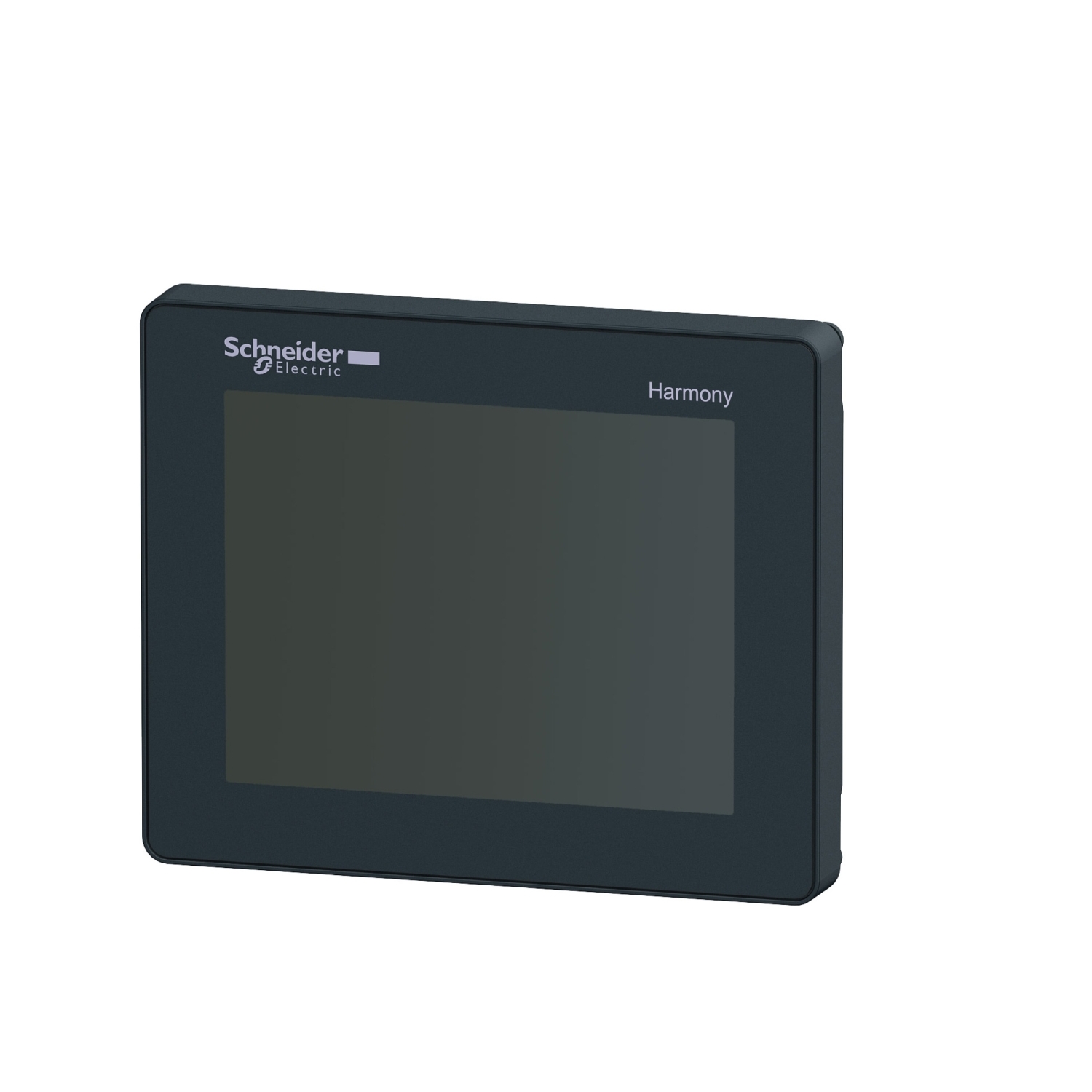

| Ürün Ya da Bileşen Tipi | Dokunmatik panel ekranı |
| yazılım paketi | Vijeo Designer |
| işlemci adı | ARM926EJ-S |
| Ekran Boyutu | 3,5 inç |
| Ekran Tipi | QVGA TFT renkli dokunmatik ekran |
| ekran rengi | 65536 renk |
| ekran çözünürlüğü | 320 x 240 pixels QVGA |
| dokunmatik panel | Analog |
| arka aydınlatma ömrü | 50000 saat |
| parlaklık | 16 seviye |
| karakter yazı tipi | Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) ASCII Korece Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Harici kaynak |
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 30 A |
| güç tüketimi | 6,5 W |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| bellek açıklaması | Uygulama belleği 16 MB Veriyi yedekleme 64 kB |
| entegre bağlantı tipi | 1 USB 2.0 tip mini B 1 USB 2.0 tip A COM1 seri bağlantı - dişi RJ45 - RS232C/RS485 (hiz: <= 115,2 kbit/sn) güç besleme - çıkarılabilir vidalı terminal bloğu 1 Ethernet - RJ45 |
| gerçek zamanlı saat | PLC gerçek zamanlı saate erişim |
| karşıdan yüklenebilir protokoller | Modbus TCP/IP Modbus Uni-TE Üçüncü taraf protokoller |
| sabitleme modu | Ø 22 mm delik |
| muhafaza malzemesi | PC/PBT |
| İşaretleme | Schneider logosu ile CE |
| Yükseklik | 98,15 mm |
| Genişlik | 118 mm |
| Derinlik | 55,3 mm |
| mikro kırılmalara bağışıklık | 10 ms |
| Standartlar | IEC 61000-6-2 IEC 61131-2 UL 1604 UL 508 FCC Sınıf A |
| Ürün Sertifikaları | cULus C-Tick Denizcilik UL sınıf 1 Böl2 T4A veya T5 UKCA |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| bağıl nem | 0…85 % yoğuşmasız |
| Çalışma Yüksekliği | <= 2000 m |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel (iç mekan kullanımı) |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,000 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 18,500 cm |
| Paket ağırlığı (Lbs) | 563,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 16 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,713 kg |
| Garanti (ay olarak) | 18 |
