Teknik Özellikler
| Seri | ComPacT yeni nesil |
|---|---|

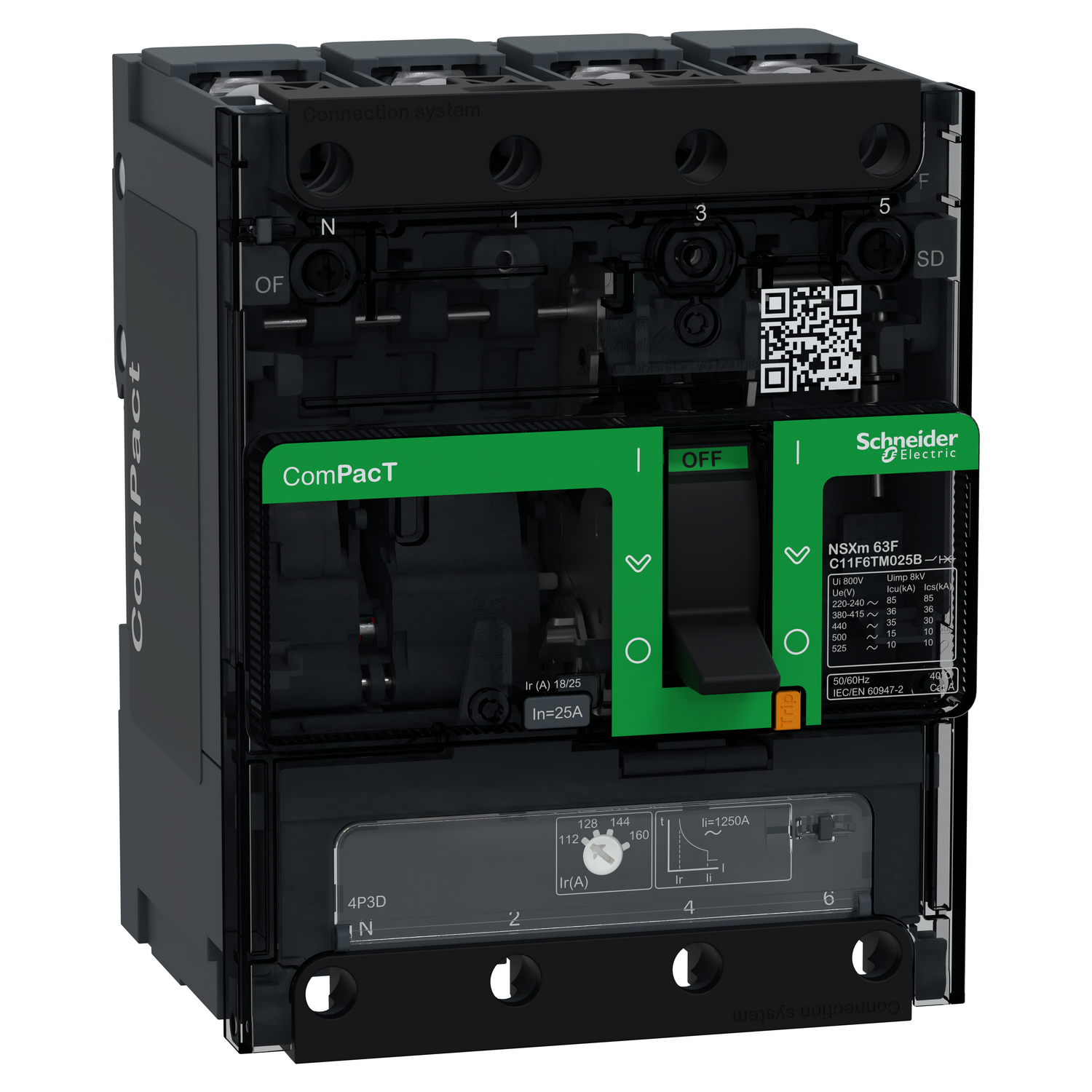

| Ürün Adı | ComPacT NSXm yeni nesil |
| Ürün Grubu | NSXm 63F |
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| korumalı kutup açıklaması | 3d |
| nötr konum | Sol |
| [In] nominal akım | 25 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] nominal nihai kısa devre kesme kapasitesi | 85 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans düzeyi | F 36 kA 415 V AC |
| Açma Birimi Adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| Açma Birimi Koruma Fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Devre kesici montaj modu | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ics] nominal hizmeti kısa devre kesme kapasitesi | 85 kA -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 20000 cycles -de 440 V In/2 10000 cycles -de 440 V In 10000 cycles -de 690 V In/2 5000 cycles -de 690 V In |
| kutup başına güç dağılımı | 2,8 W |
| Montaj Desteği | Arka plaka |
| montaj konumu | Yatay ve dikey Sırtında düz |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| Bağlantı terminalleri | compression lug/busbar |
| bağlantı aralığı | 35 mm ayırıcılarla 27 mm ayırıcılar olmadan |
| 9 mm aralık | 12 modül |
| açma birimi derecesi | 25 A -de 40 °C |
| Uzun süreli yakalama ayarlama türü Ir (termal koruma) | Ayarlanabilir |
| [Ir] uzun süreli koruma yakalama ayarı aralığı | 0,7...1 x In |
| Uzun süreli koruma gecikmesi ayarlama türü tr | Sabit |
| Nötr koruma ayarları | Korumasız (3d) |
| Anlık koruma yakalama ayarlama türü Ii | Sabit |
| [Ii] anlık koruma yakalama ayarı aralığı | 600 A |
| toprak kaçağı koruması | Yok |
| Elektriksel yardımcı donanımlar için yuva sayısı | 1 slot(lar) için auxiliary switch OF 1 slot(lar) için alarm switch SD 1 slot(lar) için voltage release MN or MX |
| yerel sinyalleme | Bayrak (yeşil) for presence of auxiliary contacts |
| Genişlik (W) | 108 mm |
| Yükseklik (H) | 137 mm |
| Derinlik (D) | 80 mm |
| Ürün Ağırlığı | 1,42 kg |
| renk | Gri (RAL 7016) |
| Standartlar | EN/IEC 60947-2 |
| aşırı gerilim kategorisi | III |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf I üzerinde ön yüz |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 2000 m değer kaybı olmadan 5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 13,000 cm |
| Package 1 Width | 13,000 cm |
| Package 1 Length | 21,000 cm |
| Paket ağırlığı (Lbs) | 1,480 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,300 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 48 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 86,400 kg |
| Garanti (ay olarak) | 18 |
