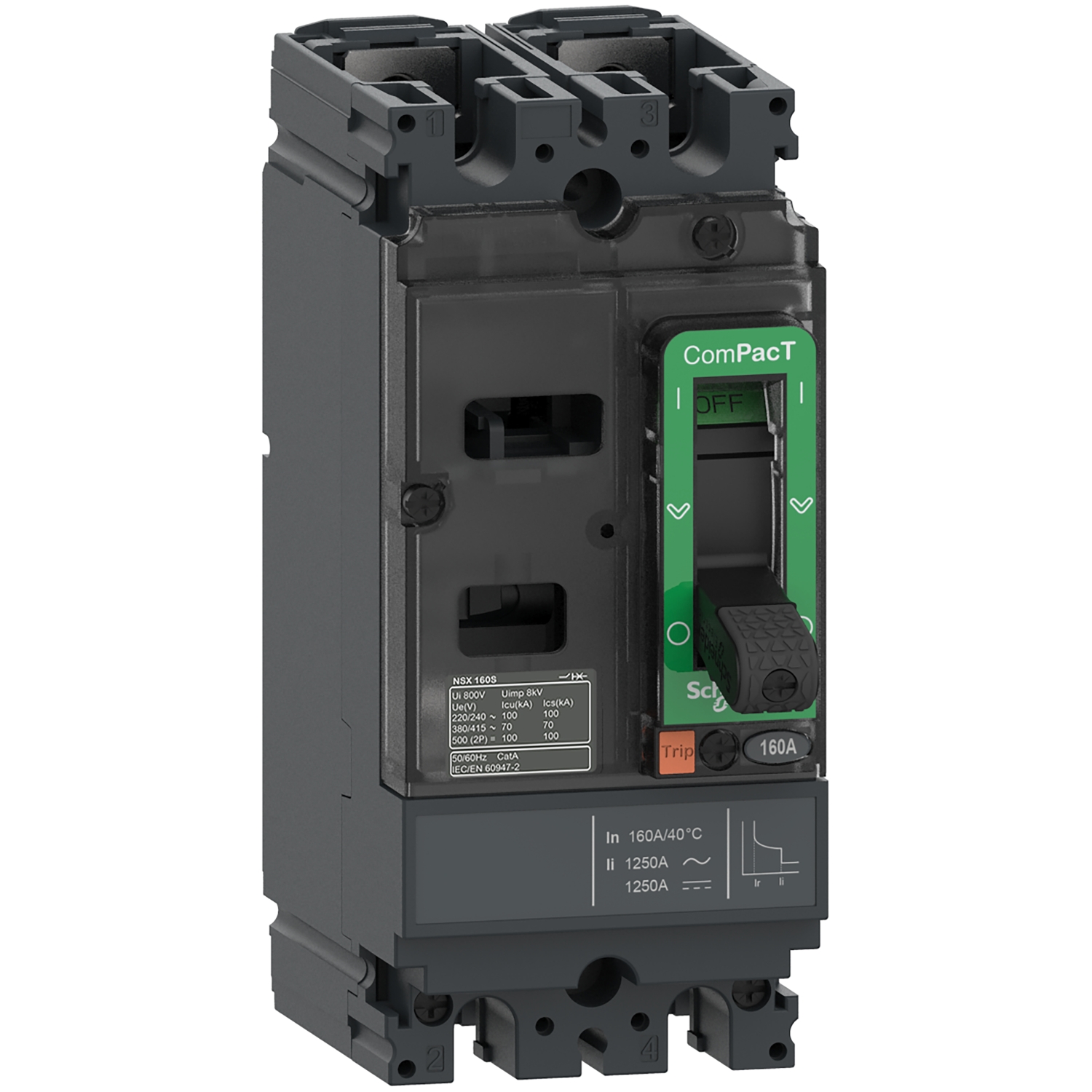

Teknik Özellikler
| Seri | ComPacT yeni nesil |
|---|---|
| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Grubu | NSX160M |
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 2P |
| korumalı kutup açıklaması | 2D |
| [In] nominal akım | 160 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 500 V DC |
| Şebeke Tipi | AC DC |
| Şebeke Frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| kesme kapasitesi | M 25 kA 415 V AC |
| Açma Birimi Adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| Açma Birimi Koruma Fonksiyonları | LI |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 750 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 18 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 250 V DC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 500 V DC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 20000 cycles -de 277 V In/2 10000 cycles -de 277 V In |
| kutup başına güç dağılımı | 13,95 W |
| Montaj Desteği | Arka plaka |
| montaj konumu | Yatay ve dikey Sırtında düz |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 35 mm |
| koruma tipi | L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) |
| açma birimi derecesi | 160 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Sabit |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Sabit |
| Instantaneous protection pick-up adjustment type Ii | Sabit |
| [Ii] instantaneous protection pick-up adjustment range | 1.250 A |
| toprak kaçağı koruması | Yok |
| Width (W) | 70 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Ürün Ağırlığı | 1,2 kg |
| Standartlar | EN/IEC 60947-2 |
| aşırı gerilim kategorisi | III |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II üzerinde ön yüz |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 8,100 cm |
| Package 1 Width | 13,000 cm |
| Package 1 Length | 17,500 cm |
| Paket ağırlığı (Lbs) | 1,280 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 15,950 kg |
| Garanti (ay olarak) | 18 |
