Teknik Özellikler
| Seri | Acti 9 |
|---|---|

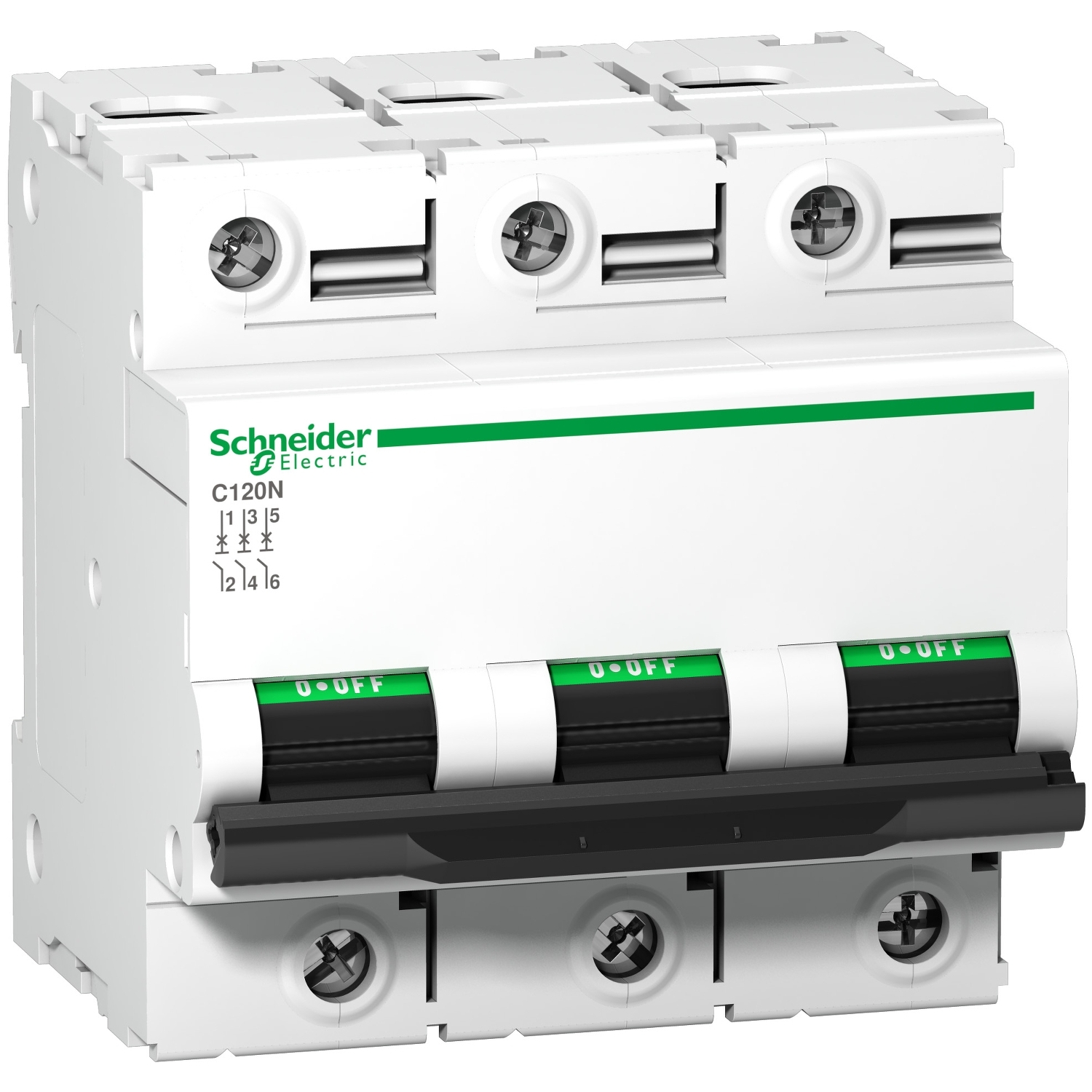

| Ürün Adı | Acti9 C120 |
| Ürün Ya da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C120N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| korumalı kutupların sayısı | 3 |
| [In] nominal akım | 80 A -de 30 °C |
| Şebeke Tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| Standartlar | EN/IEC 60898-1 EN/IEC 60947-2 |
| Ürün Sertifikaları | EAC |
| Şebeke Frekansı | 50/60 Hz |
| [Ue] nominal çalışma voltajı | <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz |
| manyetik açma limiti | 5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi | 7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC |
| sınırlama sınıfı | 3 'e uygunEN/IEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | EVET |
| 9 mm vida adımı | 9 |
| Yükseklik | 81 mm |
| Derinlik | 73 mm |
| Genişlik | 81 mm |
| Ürün Ağırlığı | 0,615 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 5000 cycles 'e uygunIEC 60947-2 |
| kilitleme seçenekleri açıklaması | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| bağlantılar - terminaller | Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek |
| tel sıyırma uzunluğu | 15 mm |
| sıkma torku | 3,5 N.m |
| toprak kaçağı koruması | Ayrı blok |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| kirletme derecesi | 3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,500 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 8,500 cm |
| Paket ağırlığı (Lbs) | 582,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 8,500 cm |
| Package 2 Width | 9,500 cm |
| Package 2 Length | 33,000 cm |
| Package 2 Weight | 2,391 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 24 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 14,753 kg |
| Garanti (ay olarak) | 18 |
