Teknik Özellikler
| Seri | PowerLogic |
|---|---|

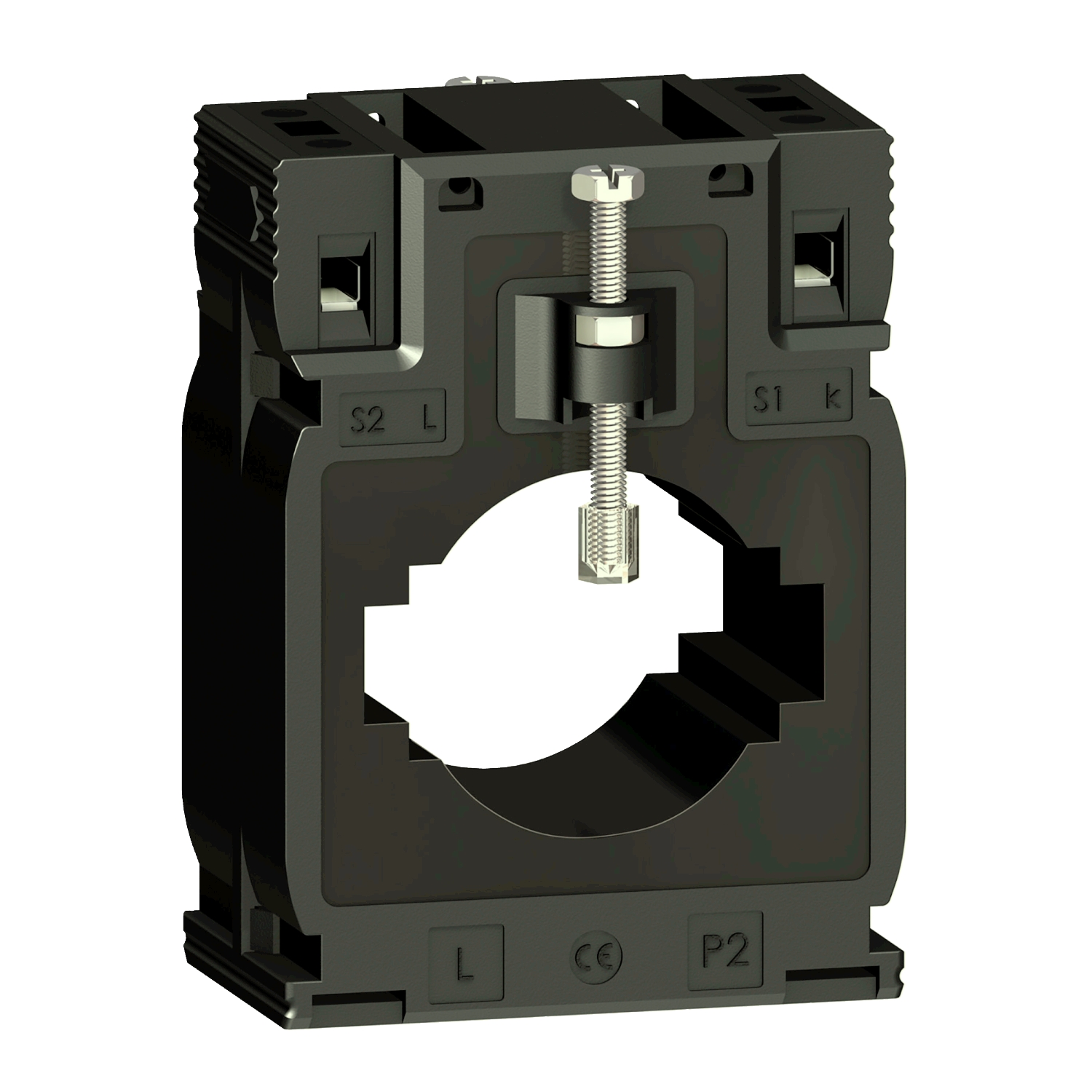

| Ürün Adı | CT |
| Ürün Ya da Bileşen Tipi | Akım transformatörü |
| ikincil akım | 5 A |
| doğruluk sınıfı | Sınıf 0.5 -de 4 VA Sınıf 1 -de 6 VA |
| [In] nominal akım | 500 A |
| akım transformatörü tipi | Busbar ve kablo için tropik Solid core |
| akım transformatörü oranı | 500/5 |
| [Ith] klasik açık hava termik akımı | 30 kA |
| dinamik dayanım akımı | 2,5 Ith |
| Maksimum besleme akımı | 5 |
| [Ue] Nominal Çalışma Voltajı | < 720 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı | 3 kV |
| Montaj Tipi | Yalıtımlı kilitleme vidası Takılabilir Vidalarla |
| Montaj Desteği | DIN rayı Busbar Montaj plakası |
| genişlik | Dış: 70 mm |
| yükseklik | Dış: 95 mm |
| derinlik | Frame : 45 mm Toplam : 65 mm |
| çap | 40 mm |
| Ürün Ağırlığı | 0,329 kg |
| [Uimp] nominal darbe dayanım voltajı | 3 kV |
| elektrik yalıtım sınıfı | Sınıf B |
| kablo dış çapı | 40 mm |
| çubuk açıklığı | 50,5 x 12,5 40,5 x 20,5 |
| sızdırmazlık | Yok |
| Standartlar | VDE 0414 IEC 61869-2 |
| Ürün Sertifikaları | CE |
| IP koruma derecesi | IP20 |
| Bağıl Nem | 0…95 % |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 9,0 cm |
| Package 1 Length | 11,5 cm |
| Paket ağırlığı (Lbs) | 339,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 33 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 11,674 kg |
| Garanti (ay olarak) | 18 |
