Teknik Özellikler
| Seri | PowerLogic |
|---|---|

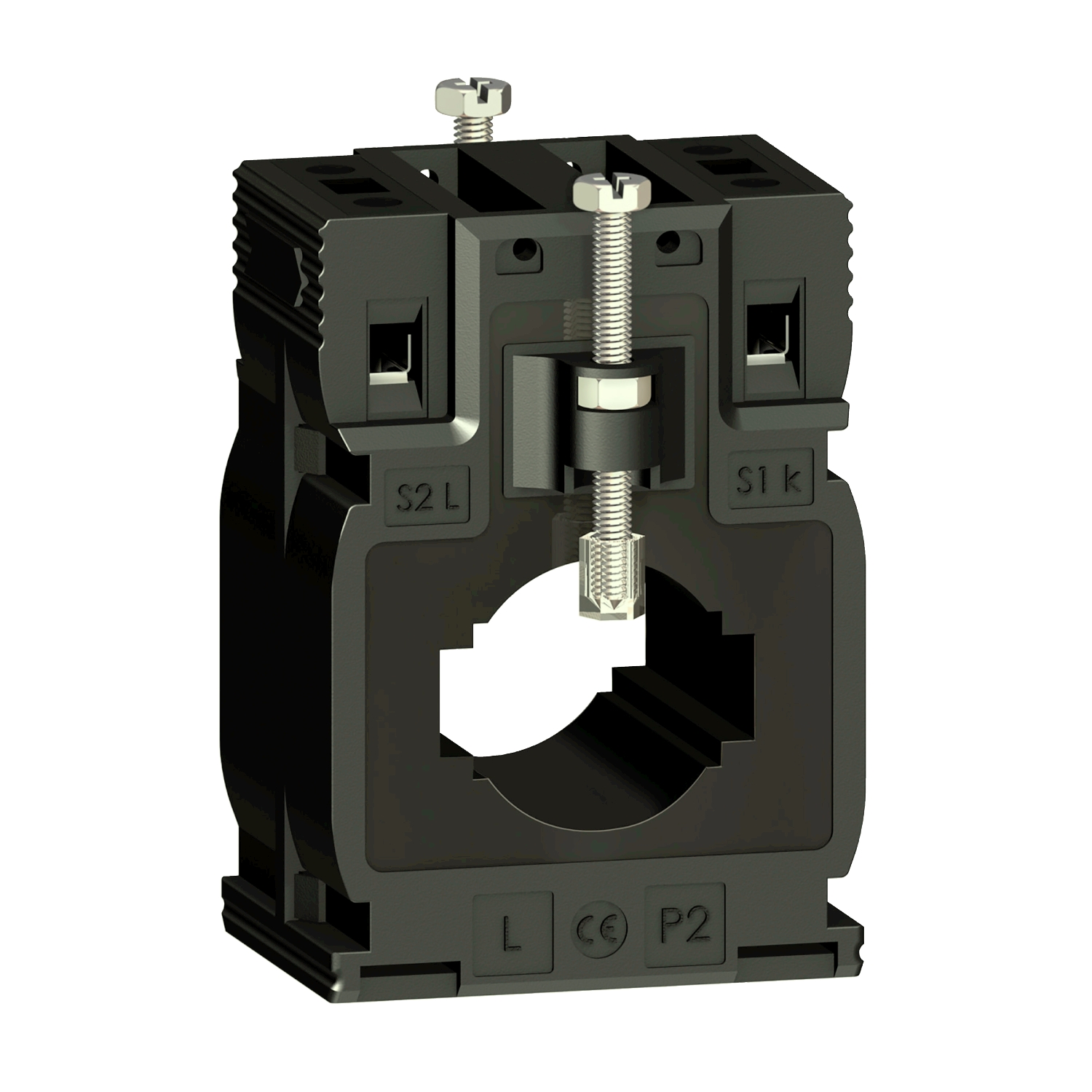

| Ürün Adı | CT |
| Ürün Ya da Bileşen Tipi | Akım transformatörü |
| ikincil akım | 5 A |
| doğruluk sınıfı | Sınıf 0.5 -de 6 VA Sınıf 1 -de 8 VA |
| [In] nominal akım | 250 A |
| akım transformatörü tipi | Busbar ve kablo için tropik Solid core |
| akım transformatörü oranı | 250/5 |
| [Ith] klasik açık hava termik akımı | 15 kA |
| dinamik dayanım akımı | 2,5 Ith |
| Maksimum besleme akımı | 5 |
| [Ue] Nominal Çalışma Voltajı | < 720 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı | 3 kV |
| Montaj Tipi | Takılabilir Yalıtımlı kilitleme vidası Vidalarla |
| Montaj Desteği | DIN rayı Busbar Montaj plakası |
| genişlik | Dış: 56 mm |
| yükseklik | Dış: 80 mm |
| derinlik | Frame : 43 mm Toplam : 63 mm |
| çap | 27 mm |
| Ürün Ağırlığı | 0,298 kg |
| [Uimp] nominal darbe dayanım voltajı | 3 kV |
| elektrik yalıtım sınıfı | Sınıf B |
| kablo dış çapı | 27 mm |
| çubuk açıklığı | 25,5 x 15,5 32,5 x 10,5 |
| sızdırmazlık | Yok |
| Standartlar | IEC 61869-2 VDE 0414 |
| Ürün Sertifikaları | EAC CE |
| IP koruma derecesi | IP20 |
| Bağıl Nem | 0…95 % |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,000 cm |
| Package 1 Width | 7,000 cm |
| Package 1 Length | 9,000 cm |
| Paket ağırlığı (Lbs) | 306,600 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 35 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,131 kg |
| Garanti (ay olarak) | 18 |
